Dexxo Pro io
> Fonctionnement des cellules de sécurité
Un obstacle placé entre les cellules empêche la fermeture de la porte.
Si un obstacle est détecté pendant la fermeture de la porte, celle-ci s'arrête
puis se réouvre totalement ou partiellement suivant la programmation effectuée
lors de l'installation.
L'éclairage intégré est activé par intermittence pendant 30 s.
> Fonctionnement de la sécurité portillon
L'ouverture de la porte piéton intégrée à la porte de garage empêche tout
mouvement de la porte.
L'éclairage intégré est activé par intermittence pendant 30 s.
> Fonctionnement avec feu orange clignotant
Le feu orange est activé lors de tout mouvement de la porte.
Une pré-signalisation de 2 s avant le début du mouvement peut être
programmée lors de l'installation.
> Fonctionnement de l'éclairage déporté
L'éclairage s'allume à chaque mise en route de la motorisation. Il s'éteint
automatiquement au bout de 1 minute après la fin du mouvement de la porte.
Cette temporisation est réglable lors de l'installation.
> Fonctionnement de l'ouverture partielle
Si cette option est validée :
- Un appui sur la touche de la télécommande programmée pour l'ouverture
partielle provoque l'ouverture partielle de la porte.
- Un appui sur la touche de la télécommande programmée pour l'ouverture
totale provoque une ouverture totale.
La position ouverture partielle ne peut être atteinte que si la porte est
préalablement fermée.
> Fonctionnement en mode fermeture automatique
La fermeture automatique de la porte s'effectue après un délai programmé lors
de l'installation.
Une nouvelle commande pendant ce délai annule la fermeture automatique et
la porte reste ouverte.
La commande suivante entraîne la fermeture de la porte.
> Fonctionnement sur batterie de secours - Réf.9001001
Si une batterie de secours est installée, le moteur Dexxo Pro peut fonctionner
même en cas de coupure générale de courant.
Le fonctionnement s'effectue alors dans les conditions suivantes :
- Vitesse réduite.
- L'éclairage ne fonctionne pas.
- Les périphériques de sécurité ne fonctionnent pas.
5
Caractéristiques de la batterie :
- Autonomie : 12 H ; 1 à 3 cycles de fonctionnement suivant le poids de la
porte.
- Temps de recharge : 48 H
- Durée de vie avant remplacement : 3 ans environ.
Pour une durée de vie optimale de la batterie, il est recommandé de couper
l'alimentation principale et de faire fonctionner le moteur sur batterie pendant
quelques cycles, ceci 3 fois par an.
> Fonctionnement "marche forcée"
Cette fonction permet de manoeuvrer la porte à tout moment (perte de
télécommande, défaut dispositif de sécurité...).
Enlever le capot éclairage intégré pour accéder aux touches "+" et "-".
Porte à l'arrêt :
- un appui sur la touche "-" provoque la fermeture
- un appui sur la touche "+" provoque l'ouverture.
Porte en mouvement, un appui sur la touche "-" ou sur sur la touche "+"
provoque l'arrêt de la porte.
> Fonctionnement suite à une coupure de courant
Si une coupure de courant à lieu au cours d'un mouvement, lorsque le courant
sera rétabli la porte devra se recaler sur sa butée d'ouverture ; tant que la
butée d'ouverture ne sera pas atteinte, la porte ne pourra pas effectuer un
mouvement de fermeture.
Lancer une ouverture totale de la porte avec une télécommande mémorisée.
La porte va s'ouvrir avec une vitesse dégradée.
Laisser la porte s'ouvrir jusqu'à sa position "ouverture totale".

5 - DIAGNOSTIC DE FONCTIONNEMENT

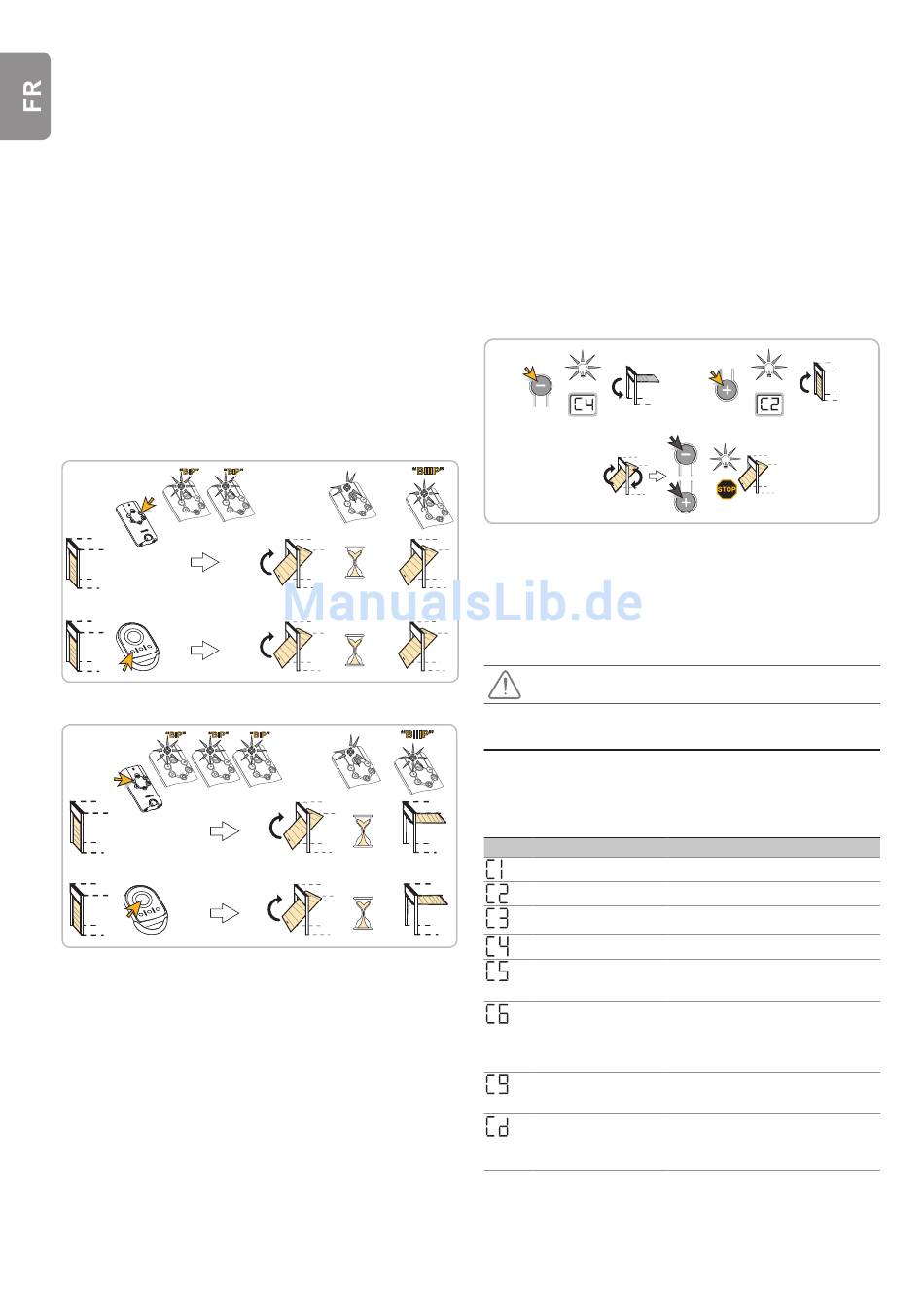

5.1 Affichage digital

L'afficheur digital de fonctionnement est disponible sous le bulbe de
l'éclairage intégré. Il donne les indications sur le fonctionnement du moteur.
Les principaux codes de fonctionnement sont les suivants :
Rep. Désignation
Attente de commande
Ouverture
Attente de refermeture
de la porte
Fermeture
Détection d'obstacle
Entrée de sécurité active Indique qu'un obstacle empêchant la
Sécurité contact portillon
active
Fonctionnement sur
batterie de secours
Attente de commande
Si d'autres codes sont affichés, consulter votre installateur.
Commentaire
Indique que la porte a rencontré un
obstacle. L'affichage est maintenu
durant 30 s après la détection.
fermeture de la porte est présent entre
les cellules photoélectriques, ou est en
contact avec un bord de sécurité installé
sous la porte.
Indique que le portillon piéton intégré à
la porte est ouvert. Le mouvement de la
porte est interdit.
Indique que l'alimentation principale du
moteur est coupée, et que le moteur
fonctionne grâce à la batterie de
secours.
