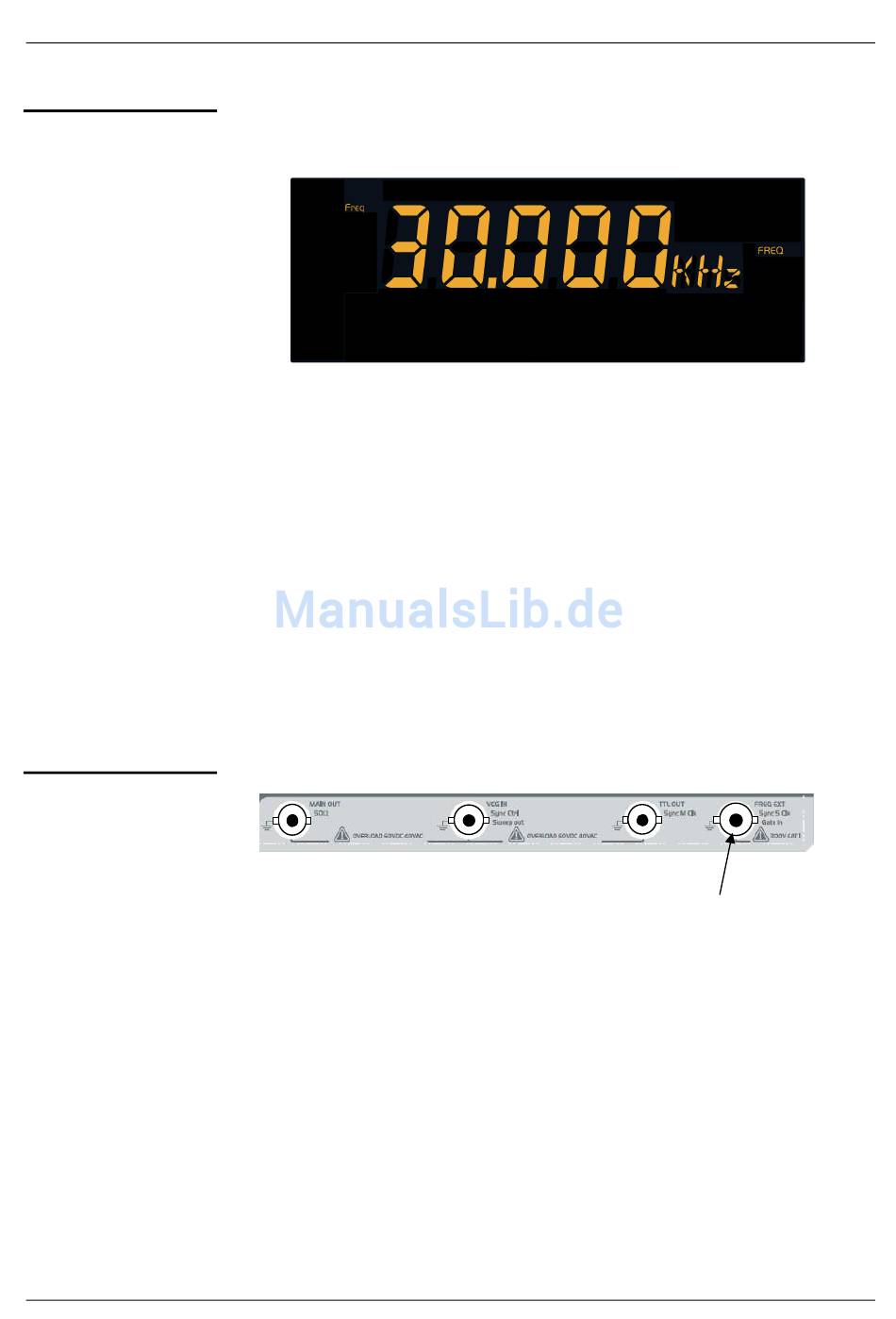

Funktion Frequenzmesser „FREQ"

Anschlusstechnik

VIII - 44
Die Auswahl der Funktion „FREQ" aktiviert das Messen der Frequenz des auf
dem Eingang FREQ EXT eingegebenen Signals.
Der Frequenzmesser erlaubt das Messen von Frequenzen von 5 Hz bis 100
MHz mit folgender Empfindlichkeit:
< 50 mV eff. für ≤ 30 MHz
< 60 mV eff. für 30 MHz < F
< 90 mV eff. für 80 MHz < F ≤ 100 MHz
Die max. Amplitude (*) der gemessenen Signale beträgt :
300 V eff. von 5 Hz bis 5 kHz
30 V eff. von 5 kHz bis 1 MHz
darüber : 10 V eff.
(*) Signal mit einer Symmetrie von 50 %.
Die Stabilisierungszeit der Messung hängt von der eingehenden Frequenz ab:
≤ 1 s von 5 bis 20 Hz (≥ 1 Messung pro Sekunde)
≤ 100 s von 20 bis 400 Hz (2 Messungen pro Sekunde)
≤ 40 s von 400 Hz bis 100 MHz (2 Messungen pro Sekunde)
Anzeige des Schutzes 300 V (50 - 60 Hz) KAT. I
≤
80 MHz
Eingang FREQ EXT
des zu messenden
Signals
Funktion FREQ
Funktionsgeneratoren
