Beschreibung der Modelle GX 305 und GX 310
Beschreibung der Modelle GX 305 und GX 310 (Forts.)

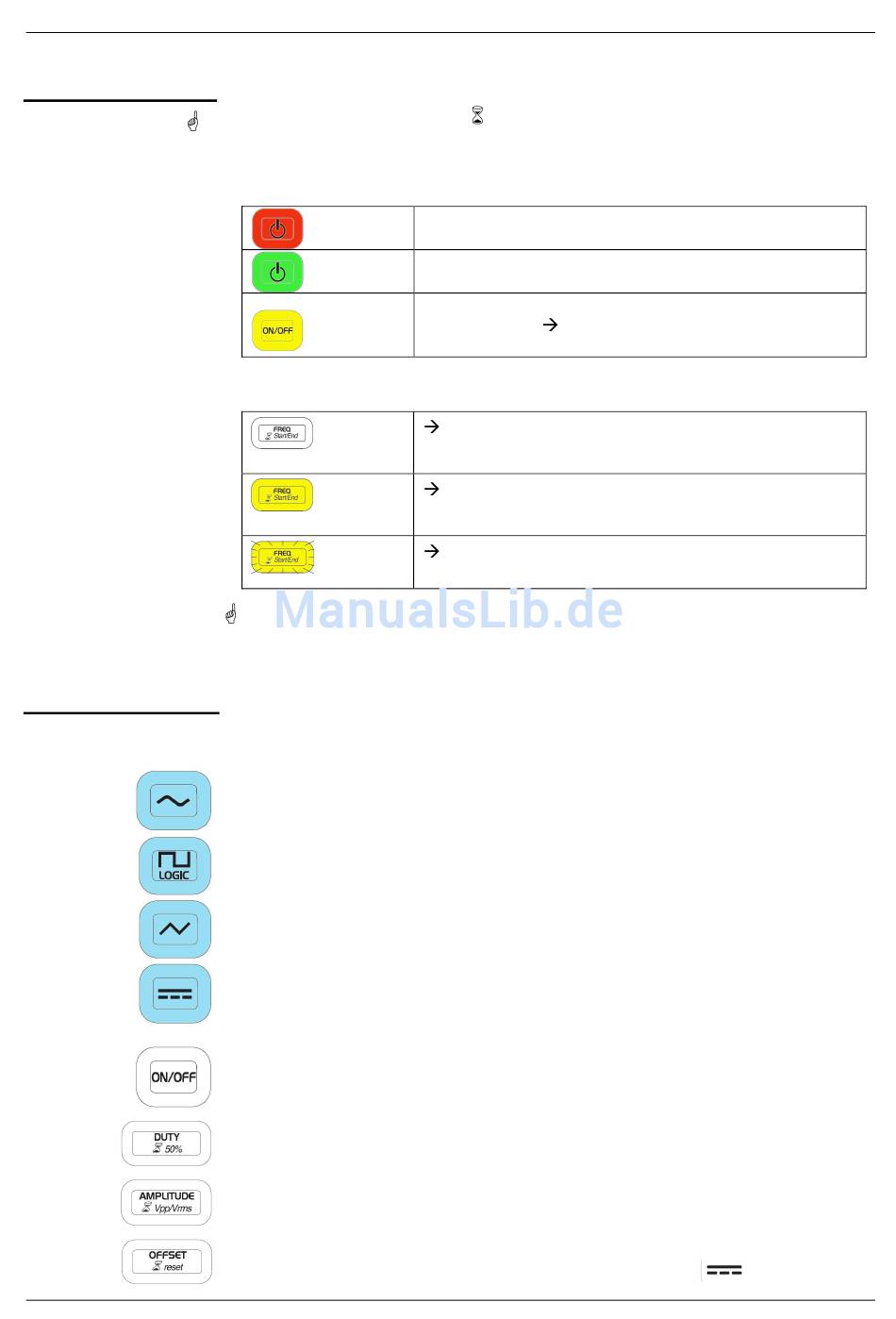

Tasten
Wirkung der kurzen
Tastendrücke (< 1 s)
MAIN OUT
Funktionsgeneratoren
Die Tasten mit dem Zeichen „
eine spezifische Wirkung.
• Die weißen Tasten verfügen über eine Hintergrundbeleuchtung:
MAIN OUT
• Die anderen Tasten können folgende Zustände annehmen:
ausgeschaltet
eingeschaltet
blinkend
Bei jedem Wechsel der WAVEFORM oder FUNCTION blinken die Tasten, die
dem Einstellen des Stellrads zugewiesen werden können, während 4 s; wenn
danach keine Taste betätigt wird, wird dem Stellrad das Einstellen der Frequenz
(Freq oder Freq
) zugewiesen.
START
Auswahl des sinusförmigen Signals
Auswahl des Rechteck- oder Logiksignals durch aufeinander folgendes
Drücken
Auswahl des Dreiecksignals oder Sichern der Einstellungen beim Eichen
Auswahl des Gleichstromsignals
Bestätigung oder nicht des Signals auf der BNC-Buchse MAIN OUT
Einstellen der Symmetrie des Signals (Rechteck, Dreieck) mit dem Stellrad
Einstellen der Amplitude des Ausgangssignals mit dem Stellrad
• Einstellen des Offset mit dem Rad
• Einstellen des DC-Pegels, wenn das Gleichstromsignal
"
haben bei einem längeren Betätigen als 1 s
Gerät unter Spannung aber ausgeschaltet
Gerät eingeschaltet
Taste leuchtet
Ausgang MAIN OUT aktiviert
die Tasten sind dem Einstellen mit dem Stellrad
nicht zugewiesen oder sind wirkungslos
die entsprechende Einstellung ist dem Stellrad
zugewiesen.
die entsprechende Einstellung kann dem Stellrad
zugewiesen werden.
ausgewählt ist.
II - 9
