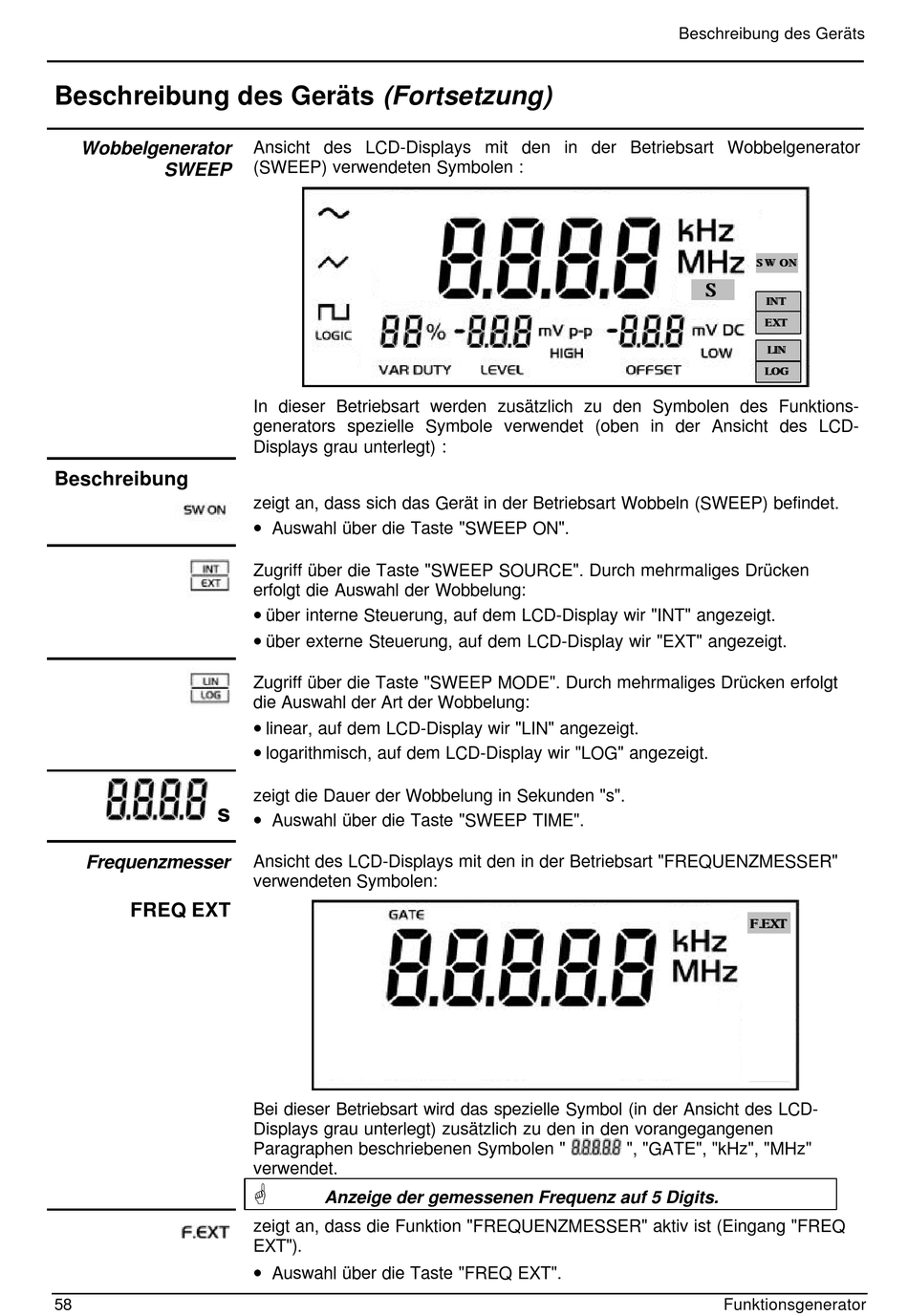

Beschreibung des Geräts (Fortsetzung)
Wobbelgenerator
SWEEP
Beschreibung
s

Frequenzmesser

FREQ EXT
58
Ansicht des LCD-Displays mit den in der Betriebsart Wobbelgenerator
(SWEEP) verwendeten Symbolen :
In dieser Betriebsart werden zusätzlich zu den Symbolen des Funktions-
generators spezielle Symbole verwendet (oben in der Ansicht des LCD-
Displays grau unterlegt) :
zeigt an, dass sich das Gerät in der Betriebsart Wobbeln (SWEEP) befindet.
•
Auswahl über die Taste "SWEEP ON".
Zugriff über die Taste "SWEEP SOURCE". Durch mehrmaliges Drücken
erfolgt die Auswahl der Wobbelung:
•
über interne Steuerung, auf dem LCD-Display wir "INT" angezeigt.
•
über externe Steuerung, auf dem LCD-Display wir "EXT" angezeigt.
Zugriff über die Taste "SWEEP MODE". Durch mehrmaliges Drücken erfolgt
die Auswahl der Art der Wobbelung:
•
linear, auf dem LCD-Display wir "LIN" angezeigt.
•
logarithmisch, auf dem LCD-Display wir "LOG" angezeigt.
zeigt die Dauer der Wobbelung in Sekunden "s".
•
Auswahl über die Taste "SWEEP TIME".
Ansicht des LCD-Displays mit den in der Betriebsart "FREQUENZMESSER"
verwendeten Symbolen:
Bei dieser Betriebsart wird das spezielle Symbol (in der Ansicht des LCD-
Displays grau unterlegt) zusätzlich zu den in den vorangegangenen
Paragraphen beschriebenen Symbolen "
verwendet.
G
Anzeige der gemessenen Frequenz auf 5 Digits.
zeigt an, dass die Funktion "FREQUENZMESSER" aktiv ist (Eingang "FREQ
EXT").
•
Auswahl über die Taste "FREQ EXT".
Beschreibung des Geräts
SW ON SW ON
S S
INT INT
EXT EXT
LIN LIN
LOG LOG
F.EXT F.EXT
", "GATE", "kHz", "MHz"
Funktionsgenerator
