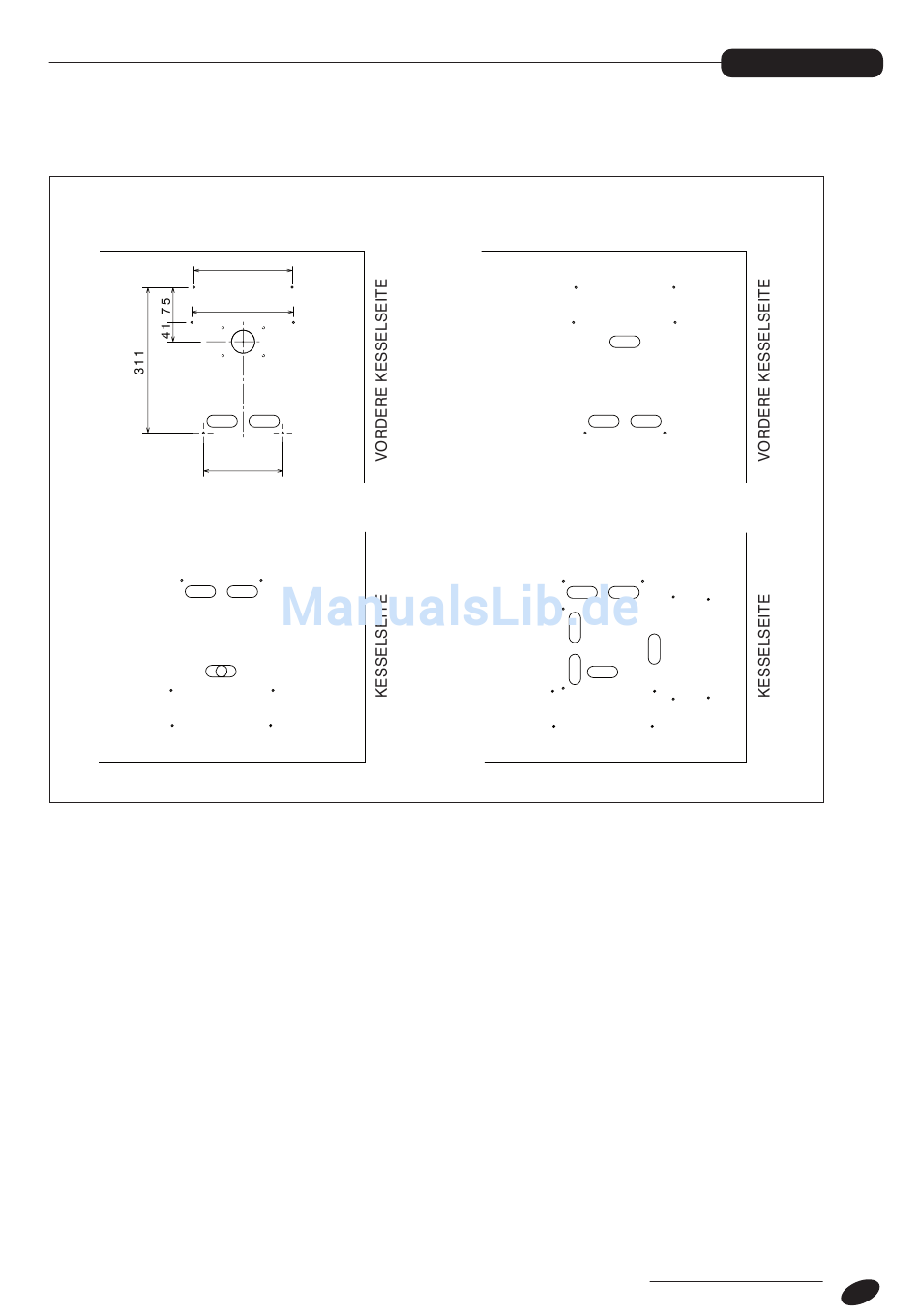

Die Bedienungsblende RIELLOtech PRIME ist für die Installation auf dem Kessel, sofern vorgesehen, oder an einer
der Seitenverkleidungen ausgelegt. Zur Installation die an der oberen bzw. seitlichen Kesselverkleidung angefertigte
Bohrung nachweisen.
Pannellatura LATERALE
SEITLICHE Verkleidung
Lato SUPERIORE della CALDAIA
OBERE KESSELSEITE
OBERE Verkleidung Pannellatura SUPERIORE
VORDERSEITE des KESSELS
Lato FRONTALE della CALDAIA
Nach Festlegung der installationsspezifischen Bohrung:
- Die vorgestanzten Schlitze an der Kesselverkleidung öffnen und hiermit die „ovalen" Kabelführungen der
Bedienungsblende fluchten
- Die Membran an den Kabelführungen der Bedienungsblende durchstechen, das Thermostatkapillar herausziehen und
in den geöffneten Schlitz der Deckelplatte einführen
- Die Bedienungsblende an der Verkleidung befestigen.
2 0 8
2 1 8
1 7 0
Lato SUPERIORE della CALDAIA
OBERE KESSELSEITE
VORDERSEITE des KESSELS
Lato FRONTALE della CALDAIA

EINBAU
