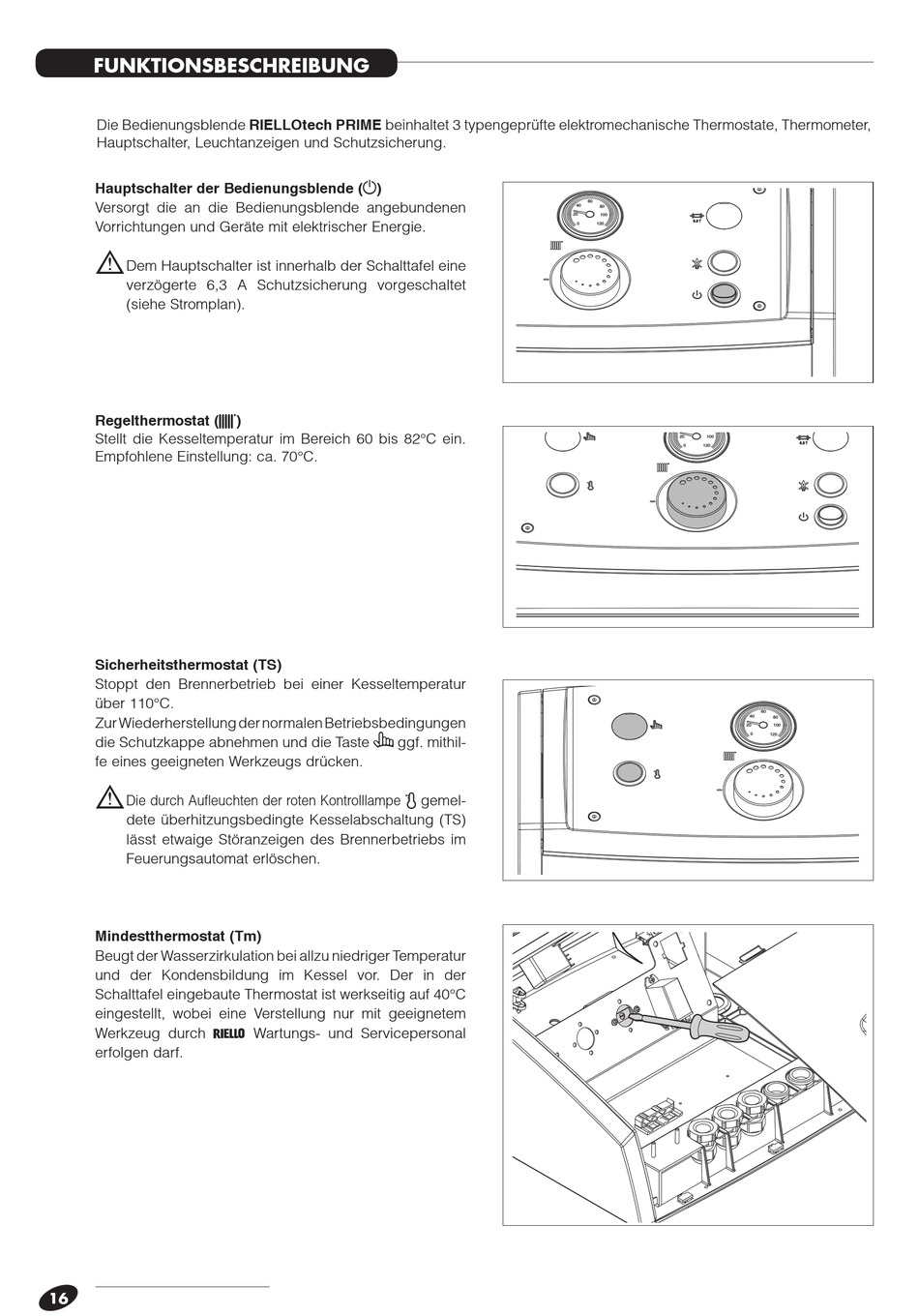

FUNKTIONSBESCHREIBUNG

Die Bedienungsblende RIELLOtech PRIME beinhaltet 3 typengeprüfte elektromechanische Thermostate, Thermometer,
Hauptschalter, Leuchtanzeigen und Schutzsicherung.
Hauptschalter der Bedienungsblende ( b )
Versorgt die an die Bedienungsblende angebundenen
Vorrichtungen und Geräte mit elektrischer Energie.
b
Dem Hauptschalter ist innerhalb der Schalttafel eine
verzögerte 6,3 A Schutzsicherung vorgeschaltet
(siehe Stromplan).
Regelthermostat (r)
Stellt die Kesseltemperatur im Bereich 60 bis 82°C ein.
Empfohlene Einstellung: ca. 70°C.
Sicherheitsthermostat (TS)
Stoppt den Brennerbetrieb bei einer Kesseltemperatur
über 110°C.
Zur Wiederherstellung der normalen Betriebsbedingungen
die Schutzkappe abnehmen und die Taste
fe eines geeigneten Werkzeugs drücken.
b
Die durch Aufleuchten der roten Kontrolllampe
dete überhitzungsbedingte Kesselabschaltung (TS)
lässt etwaige Störanzeigen des Brennerbetriebs im
Feuerungsautomat erlöschen.
Mindestthermostat (Tm)
Beugt der Wasserzirkulation bei allzu niedriger Temperatur
und der Kondensbildung im Kessel vor. Der in der
Schalttafel eingebaute Thermostat ist werkseitig auf 40°C
eingestellt, wobei eine Verstellung nur mit geeignetem
Werkzeug durch r Wartungs- und Servicepersonal
erfolgen darf.
