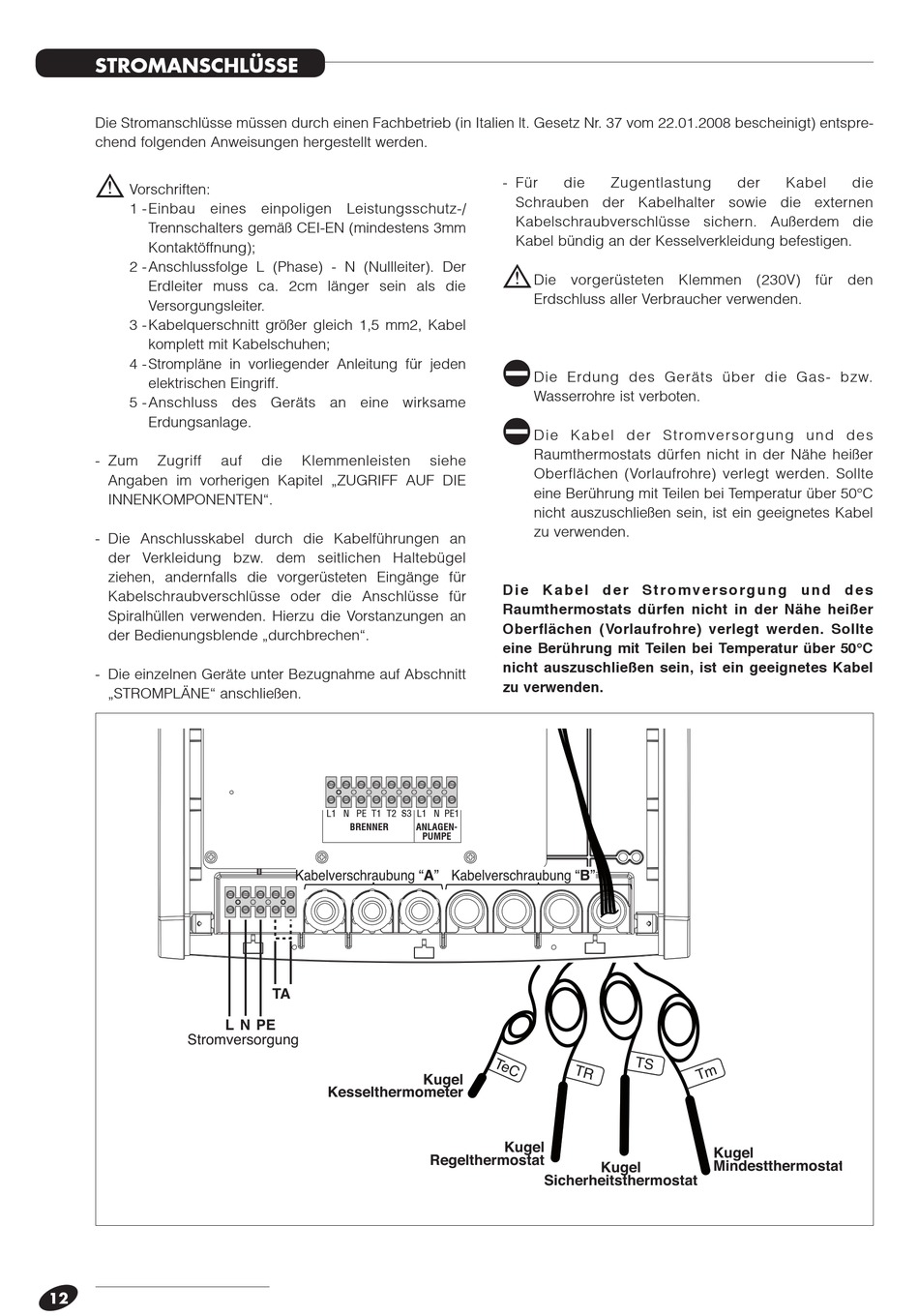

STROMANSCHLÜSSE
Die Stromanschlüsse müssen durch einen Fachbetrieb (in Italien lt. Gesetz Nr. 37 vom 22.01.2008 bescheinigt) entspre-
chend folgenden Anweisungen hergestellt werden.
b
Vorschriften:
1 - Einbau eines einpoligen Leistungsschutz-/
Trennschalters gemäß CEI-EN (mindestens 3mm
Kontaktöffnung);
2 - Anschlussfolge L (Phase) - N (Nullleiter). Der
Erdleiter muss ca. 2cm länger sein als die
Versorgungsleiter.
3 - Kabelquerschnitt größer gleich 1,5 mm2, Kabel
komplett mit Kabelschuhen;
4 - Strompläne in vorliegender Anleitung für jeden
elektrischen Eingriff.
5 - Anschluss des Geräts an eine wirksame
Erdungsanlage.
- Zum
Zugriff
auf
Angaben im vorherigen Kapitel „ZUGRIFF AUF DIE
INNENKOMPONENTEN".
- Die Anschlusskabel durch die Kabelführungen an
der Verkleidung bzw. dem seitlichen Haltebügel
ziehen, andernfalls die vorgerüsteten Eingänge für
Kabelschraubverschlüsse oder die Anschlüsse für
Spiralhüllen verwenden. Hierzu die Vorstanzungen an
der Bedienungsblende „durchbrechen".
- Die einzelnen Geräte unter Bezugnahme auf Abschnitt
„STROMPLÄNE" anschließen.
Stromversorgung
12
die
Klemmenleisten
L1 N PE
T1 T2 S3 L1 N PE1
BRENNER
Kabelverschraubung "A"
TA
L
N
PE
Kesselthermometer
- Für
die
Schrauben der Kabelhalter sowie die externen
Kabelschraubverschlüsse sichern. Außerdem die
Kabel bündig an der Kesselverkleidung befestigen.
b
Die vorgerüsteten Klemmen (230V) für den
Erdschluss aller Verbraucher verwenden.
a
Die Erdung des Geräts über die Gas- bzw.
Wasserrohre ist verboten.
a
Die Kabel der Stromversorgung und des
Raumthermostats dürfen nicht in der Nähe heißer
siehe
Oberflächen (Vorlaufrohre) verlegt werden. Sollte
eine Berührung mit Teilen bei Temperatur über 50°C
nicht auszuschließen sein, ist ein geeignetes Kabel
zu verwenden.
D i e K a b e l d e r S t r o m v e r s o r g u n g u n d d e s
Raumthermostats dürfen nicht in der Nähe heißer
Oberflächen (Vorlaufrohre) verlegt werden. Sollte
eine Berührung mit Teilen bei Temperatur über 50°C
nicht auszuschließen sein, ist ein geeignetes Kabel
zu verwenden.
ANLAGEN-
PUMPE
Kabelverschraubung "B"
Kugel
Kugel
Regelthermostat
Sicherheitsthermostat
Zugentlastung
der
Kugel
Mindestthermostat
Kugel
Kabel
die
