Riello RIELLOtech CLIMA COMFORT Anleitung Seite 10

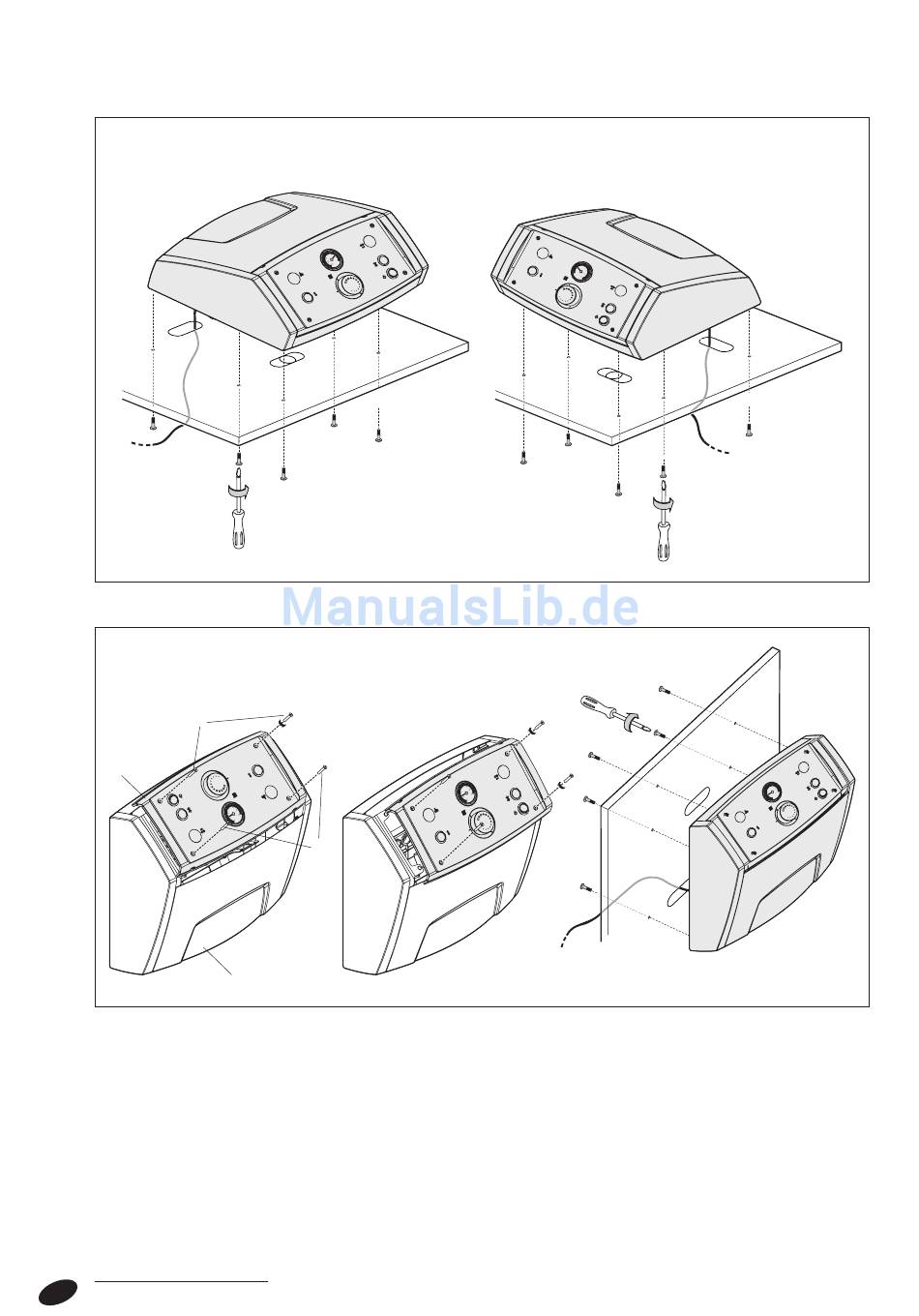

WAAGRECHTE Installation
zur Hülse am
Wärmeerzeuger
SENKRECHTE Installation
A
B
Vor der senkrechten Installation der Bedienungsblende:
- Die 4 Schrauben (A) lösen.
- Die Frontabdeckung (B) abnehmen, um 180° drehen und daraufhin am Korpus der Bedienungsblende (C) befestigen.
- Die Installation nach den vorherigen Anweisungen ausführen.
Für eine Wandinstallation ist der entsprechende Bausatz erhältlich. Für den Einbau siehe Bausatzanleitungen.
10
V O R
S E L
K E S
A
C
T E
S E I
D E R
zur Hülse am
Wärmeerzeuger
T E
S E I
D E R
V O R
S E L
K E S
zur Hülse am
Wärmeerzeuger
