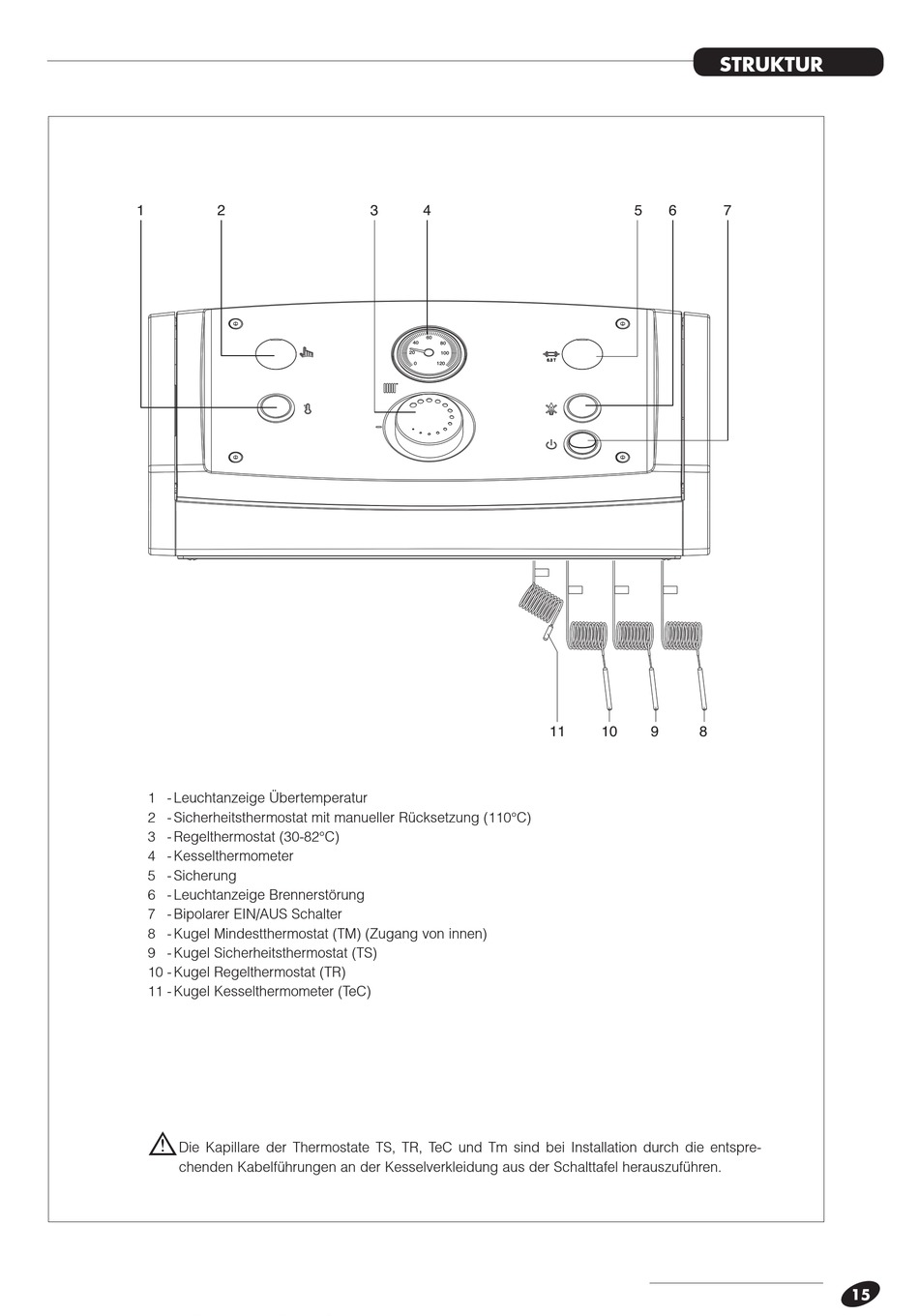

1 - Leuchtanzeige Übertemperatur
2 - Sicherheitsthermostat mit manueller Rücksetzung (110°C)
3 - Regelthermostat (30-82°C)
4 - Kesselthermometer
5 - Sicherung
6 - Leuchtanzeige Brennerstörung
7 - Bipolarer EIN/AUS Schalter
8 - Kugel Mindestthermostat (TM) (Zugang von innen)
9 - Kugel Sicherheitsthermostat (TS)
10 - Kugel Regelthermostat (TR)
11 - Kugel Kesselthermometer (TeC)
b
Die Kapillare der Thermostate TS, TR, TeC und Tm sind bei Installation durch die entspre-
chenden Kabelführungen an der Kesselverkleidung aus der Schalttafel herauszuführen.
