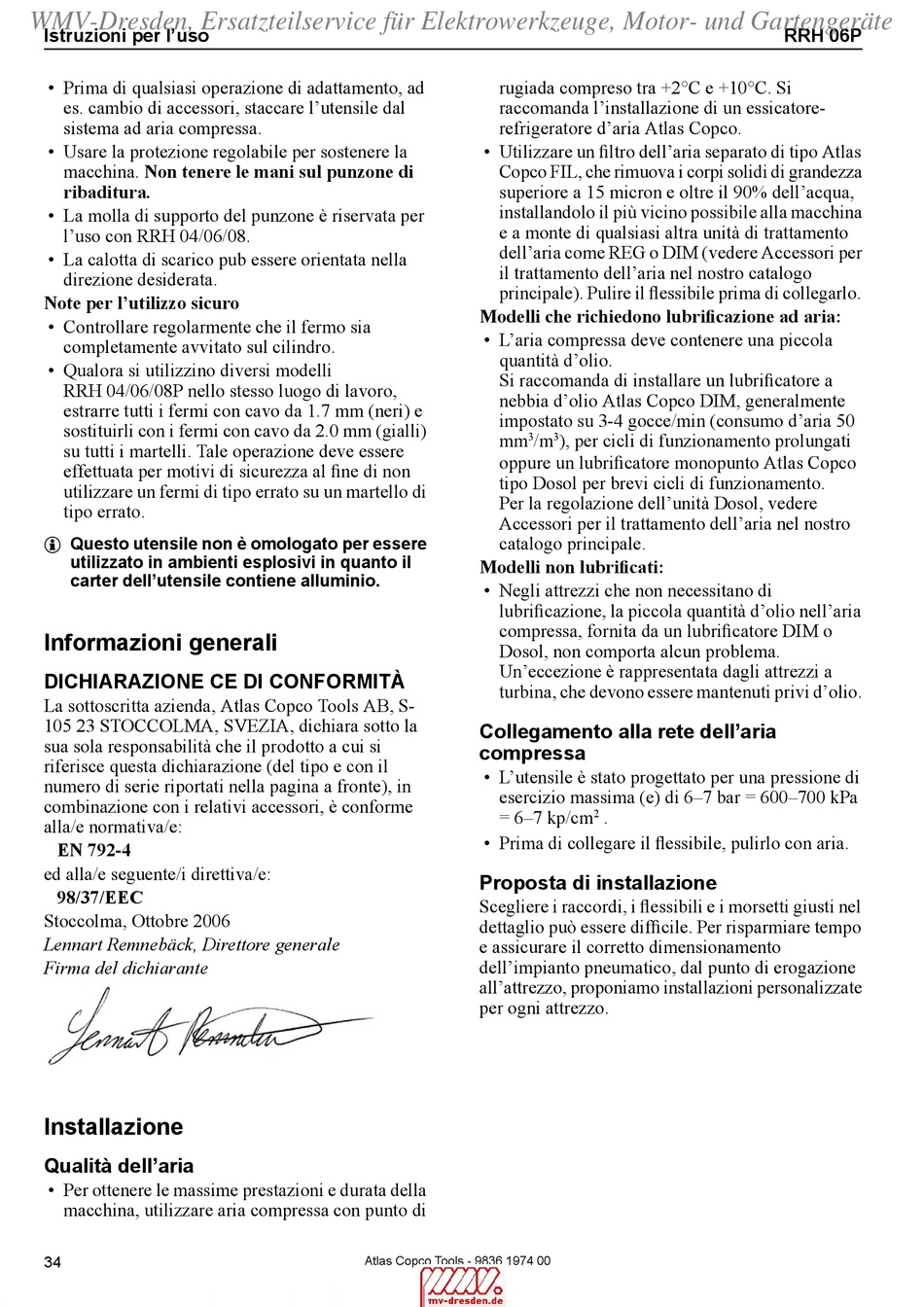

Istruzioni per l'uso
• Prima di qualsiasi operazione di adattamento, ad
es. cambio di accessori, staccare l'utensile dal
sistema ad aria compressa.
• Usare la protezione regolabile per sostenere la
macchina. Non tenere le mani sul punzone di
ribaditura.
• La molla di supporto del punzone è riservata per
l'uso con RRH 04/06/08.
• La calotta di scarico pub essere orientata nella
direzione desiderata.
Note per l'utilizzo sicuro
• Controllare regolarmente che il fermo sia
completamente avvitato sul cilindro.
• Qualora si utilizzino diversi modelli
RRH 04/06/08P nello stesso luogo di lavoro,
estrarre tutti i fermi con cavo da 1.7 mm (neri) e
sostituirli con i fermi con cavo da 2.0 mm (gialli)
su tutti i martelli. Tale operazione deve essere
effettuata per motivi di sicurezza al fine di non
utilizzare un fermi di tipo errato su un martello di
tipo errato.
A
Questo utensile non è omologato per essere
utilizzato in ambienti esplosivi in quanto il
carter dell'utensile contiene alluminio.

Informazioni generali

DICHIARAZIONE CE DI CONFORMITÀ
La sottoscritta azienda, Atlas Copco Tools AB, S-
105 23 STOCCOLMA, SVEZIA, dichiara sotto la
sua sola responsabilità che il prodotto a cui si
riferisce questa dichiarazione (del tipo e con il
numero di serie riportati nella pagina a fronte), in
combinazione con i relativi accessori, è conforme
alla/e normativa/e:
EN 792-4
ed alla/e seguente/i direttiva/e:
98/37/EEC
Stoccolma, Ottobre 2006
Lennart Remnebäck, Direttore generale
Firma del dichiarante
Installazione
Qualità dell'aria
• Per ottenere le massime prestazioni e durata della
macchina, utilizzare aria compressa con punto di
34
rugiada compreso tra +2°C e +10°C. Si
raccomanda l'installazione di un essicatore-
refrigeratore d'aria Atlas Copco.
• Utilizzare un filtro dell'aria separato di tipo Atlas
Copco FIL, che rimuova i corpi solidi di grandezza
superiore a 15 micron e oltre il 90% dell'acqua,
installandolo il più vicino possibile alla macchina
e a monte di qualsiasi altra unità di trattamento
dell'aria come REG o DIM (vedere Accessori per
il trattamento dell'aria nel nostro catalogo
principale). Pulire il flessibile prima di collegarlo.
Modelli che richiedono lubrificazione ad aria:
• L'aria compressa deve contenere una piccola
quantità d'olio.
Si raccomanda di installare un lubrificatore a
nebbia d'olio Atlas Copco DIM, generalmente
impostato su 3-4 gocce/min (consumo d'aria 50
3
mm /m
oppure un lubrificatore monopunto Atlas Copco
tipo Dosol per brevi cicli di funzionamento.
Per la regolazione dell'unità Dosol, vedere
Accessori per il trattamento dell'aria nel nostro
catalogo principale.
Modelli non lubrificati:
• Negli attrezzi che non necessitano di
lubrificazione, la piccola quantità d'olio nell'aria
compressa, fornita da un lubrificatore DIM o
Dosol, non comporta alcun problema.
Un'eccezione è rappresentata dagli attrezzi a
turbina, che devono essere mantenuti privi d'olio.
Collegamento alla rete dell'aria
compressa
• L'utensile è stato progettato per una pressione di
esercizio massima (e) di 6–7 bar = 600–700 kPa
= 6–7 kp/cm
• Prima di collegare il flessibile, pulirlo con aria.

Proposta di installazione

Scegliere i raccordi, i flessibili e i morsetti giusti nel
dettaglio può essere difficile. Per risparmiare tempo
e assicurare il corretto dimensionamento
dell'impianto pneumatico, dal punto di erogazione
all'attrezzo, proponiamo installazioni personalizzate
per ogni attrezzo.
Atlas Copco Tools - 9836 1974 00
3
), per cicli di funzionamento prolungati
2
.
RRH 06P
