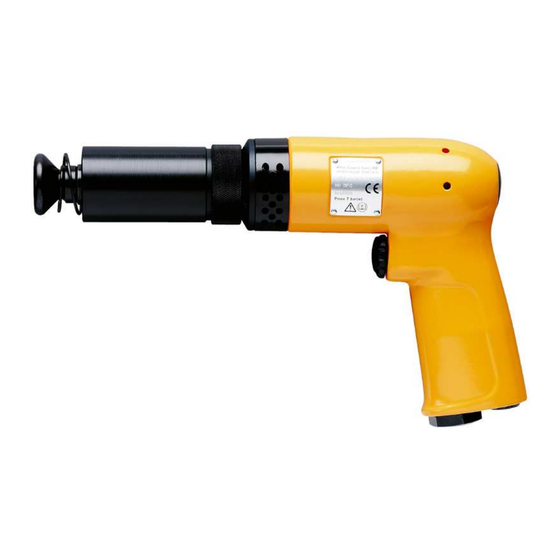

Atlas Copco RRH 06P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Atlas Copco Anleitungen
  4. Nietsetzgerät
  5. RRH 06P
  6. Bedienungsanleitung
Atlas Copco RRH 06P Bedienungsanleitung

Atlas Copco RRH 06P Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RRH 06P:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte
Printed Matter No. 9836 1974 00
Valid from Serial No. C544001
RRH 06P
Table of content
• Safety and operating instructions
• Exploded views and spare part tables
• Service instructions
To reduce risk of injury, everyone using,
installing, repairing, maintaining, changing
accessories on, or working near this tool MUST
read and understand these instructions before
performing any such task.
WARNING
DO NOT DISCARD - GIVE TO USER
8426 1110 04
RRH 06P
Riveting Hammer
Product instructions
2007-12
