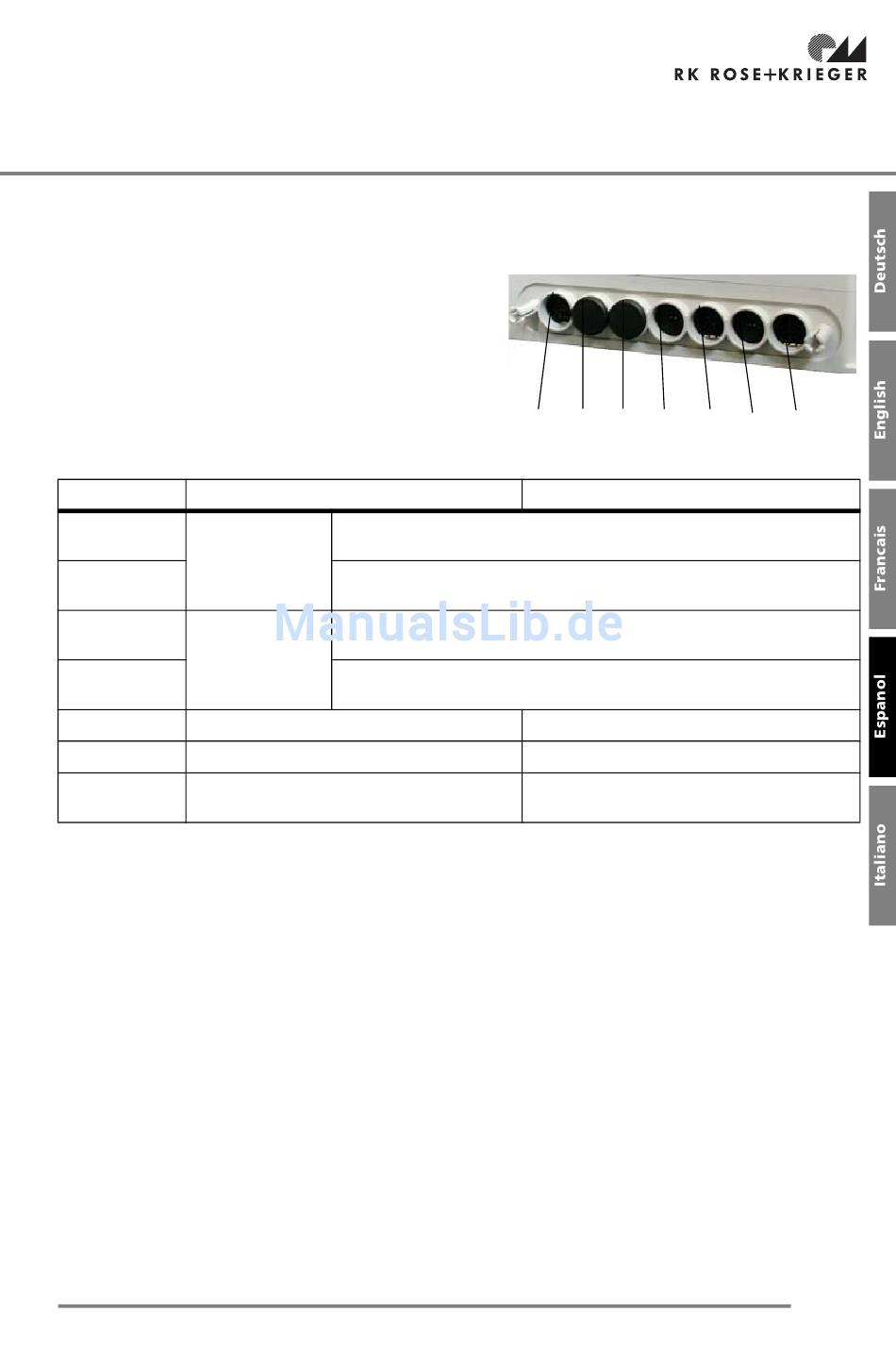

7.2.2 Distribución de las conexiones en la carcasa
El sistema de control está concebido como máximo para
2 accionamientos. El control cuenta con bornes de 8 polos
o bornes de 2. Las conexiones no disponibles están tapadas
con tapones.
Borne
1
Accionamiento 1
2
3
Accionamiento 2
4
5 Sin ocupar
6 Ajuste de la velocidad
Interruptor manual paralelo
7
de 2 a 6 teclas
Mantenga siempre cerrado el borne 5 durante el funcionamiento.
Conexión
Conexión C
Conexión A
Conexión C
Conexión A
7. Fases vitales
3
7 6 5 4
Observación
Borne DIN de 8 polos para columnas ele-
vadoras con conector correspondiente
Borne DIN de 2 polos para columnas ele-
vadoras con conector correspondiente
Borne DIN de 8 polos para columnas ele-
vadoras con conector correspondiente
Borne DIN de 2 polos para columnas ele-
vadoras con conector correspondiente
Entrada de 2 a 10 voltios o entrada potencial
Borne DIN de 5 polos
2 1
