BAUTEILE

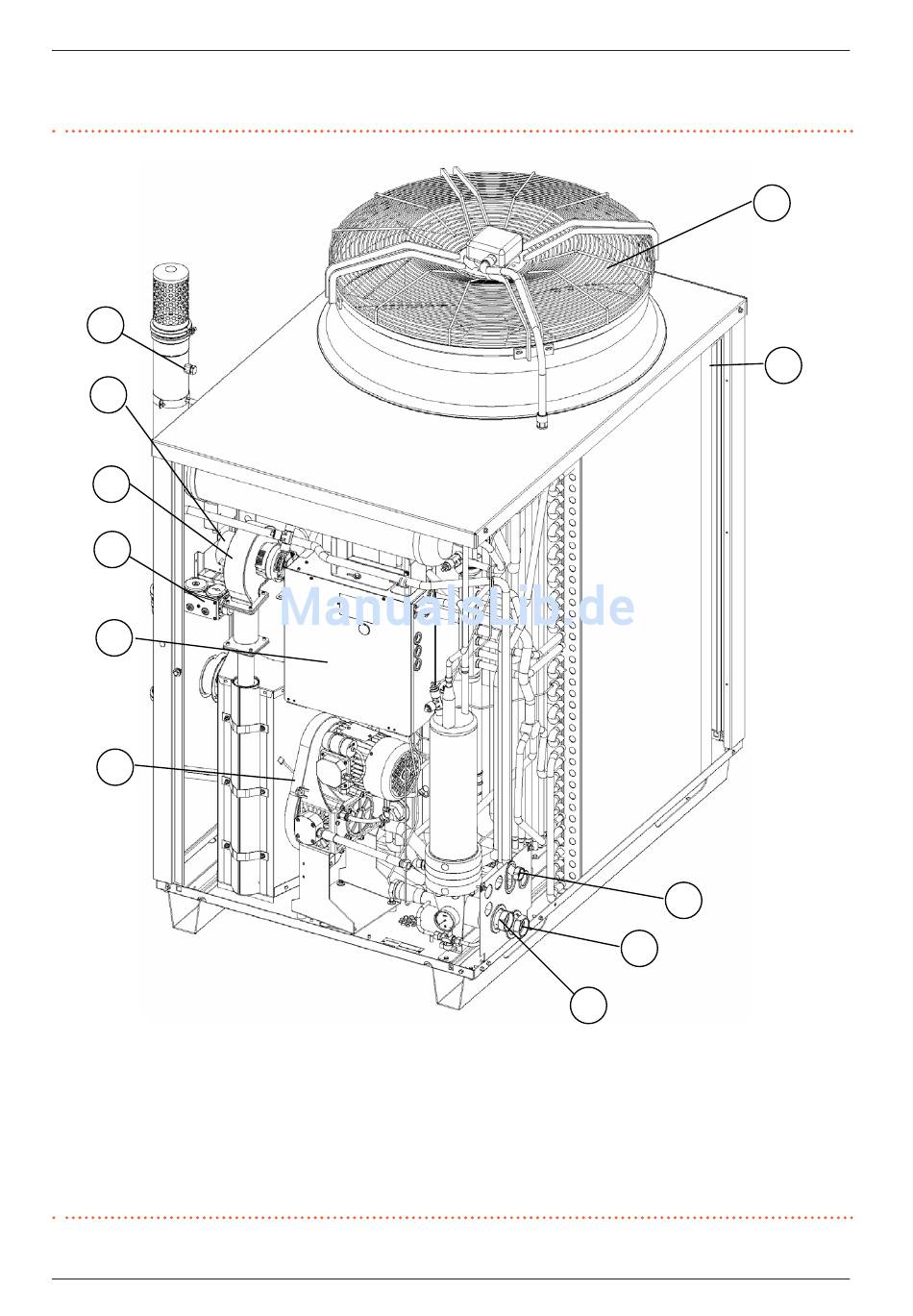

Abbildung 1.4 Interne Bauteile Ansicht Vorderseite
1
2
3
4
5
6
1 Verschluss Abgasentnahmestutzen
2 Ansaugung Verbrennungsluft
3 Gebläse
4 Gasventil
5 Schaltschrank
6 Ölpumpe
7 Anschluss Wassereingang Ø 1 1/4" F
8 Anschluss Wasserausgang Ø 1 1/4" F
9 Gasanschluss Ø 3/4" F
10 Temperaturfühler Umgebung
11 Ventilator
