4
4.2

ELEKTRISCHE ANLAGEN

Die elektrischen Anlagen müssen über Folgendes verfügen:
(a) Elektrische Versorgung (Absatz 4.3 S. 23 )
▶
(b) Steuersystem (Absatz 4.4 S. 24 )
▶
Vorgehensweise für die Anschlüsse
Alle elektrischen Anschlüsse werden am Schaltschrank des Geräts ausge-
führt (Abbildung 4.1 S. 23 ):

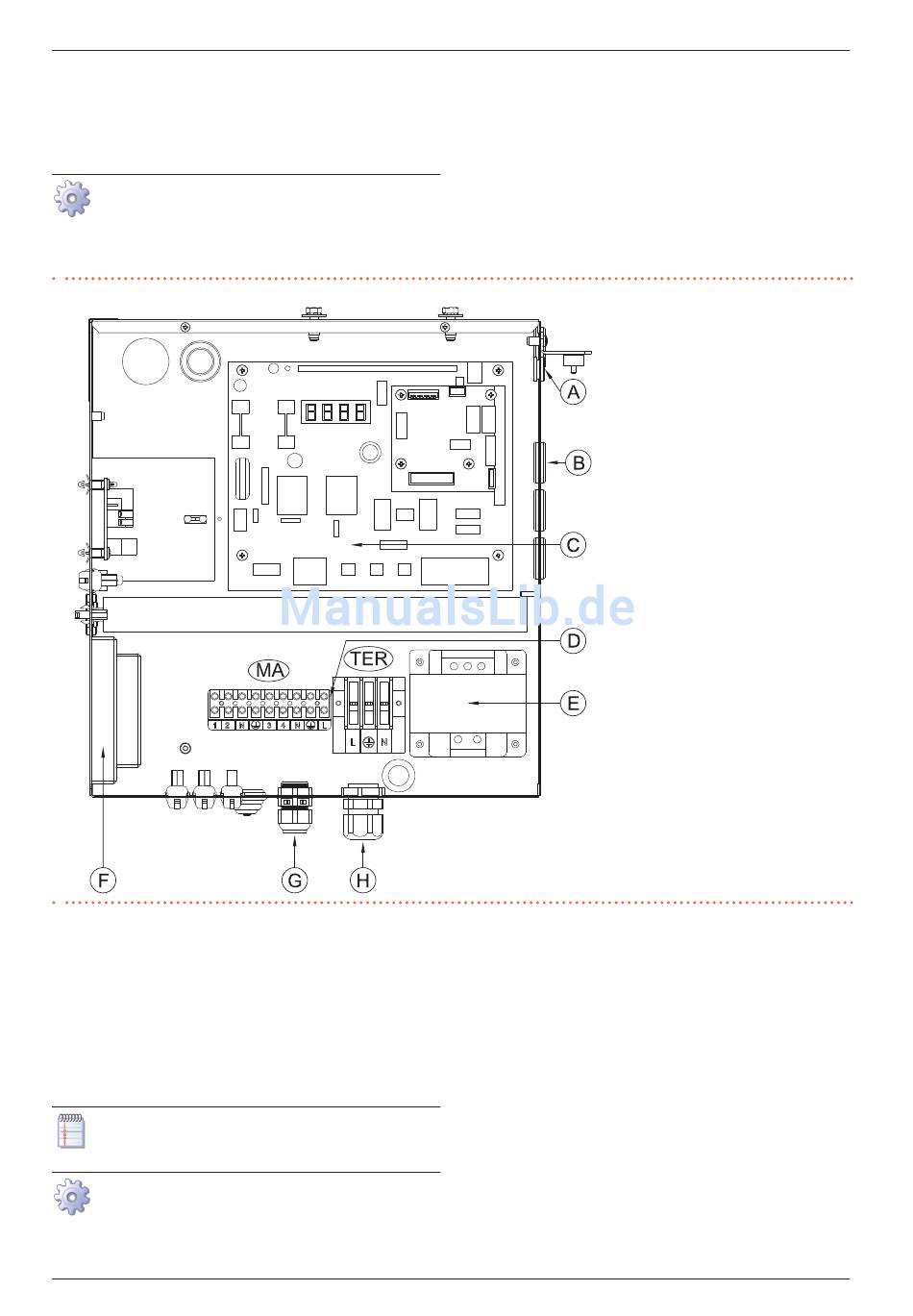

Abbildung 4.1 Schaltschrank GAHP-AR
4.3

ELEKTRISCHE VERSORGUNG

Versorgungsanschluss
Der Installateur muss eine geschützte Einphasen-Linie (230 V 1-N 50 Hz)
vorsehen mit:
1 dreiadriges Kabel Typ FG7(O)R 3Gx1,5
▶
1 zweipoliger Schalter mit 2 Sicherungen 8A Typ T, (GS) oder 1 Schutz-
▶
schalter 10 A
Die Schalter müssen auch als Trennschalter fungieren mit Mindest-
öffnung der Kontakte 4 mm.
Anschluss der Versorgung
Für den Anschluss des dreiadrigen Versorgungskabels (Abbildung
4.2 S. 24 ):
Handbuch für Installation, Betrieb und Wartung – GAHP-AR
1. Sicherstellen, dass der Schaltschrank des Gerätes nicht unter Spannung
steht.
2. Das Frontpaneel am Gerät und den Deckel der Schalttafel abmontieren.
3. Die Kabel durch die entsprechenden Bohrungen in der Anschlussplatte
führen.
4. Die Kabel über die entsprechenden Kabeldurchgänge am Schalt-
schrank führen.
5. Die entsprechenden Anschlussklemmen finden.
6. Die Anschlüsse ausführen.
7. Den Schaltschrank schließen und die hintere Platte wieder montieren.
A
B
C
D
E
F
G
H
Klemmen:
Klemmbrett TER
L-(PE)-N
Klemmbrett MA
N-(PE)-L Nullleiter/Erde/Phase Versorgung
3-4
1. Gemäß Vorgehensweise 4.2 S. 23 auf den Schaltschrank
zugreifen.
2. Die drei Drähte am Klemmbrett (TER) am Schaltschrank an der Ma-
schine anschließen.
3. Die Erdungsleitung muss länger als die Spannungsleitungen sein
(um im Falle eines zufälligen Ziehens als Letztes abgerissen zu
werden).
Elektroinstallatuer
Kabeldurchführung CAN bus
Kabeldurchführung Signal 0...10 V Wilo Stratos
Para-Pumpe
Steuerplatinen S61+Mod10+W10
Klemmenleisten
Transformator 230/23 V c.a.
Steuereinheit Flamme
Kabeldurchführung Versorgung und Steuerung
Umwälzpumpe
Kabeldurchführung Versorgung GAHP
Phase/Erde/Mittelleiter Versorgung GA
Umwälzpumpe
Freigabe Umlaufpumpe
