Merkmale und technische Daten
1.4
SCHALTPLAN

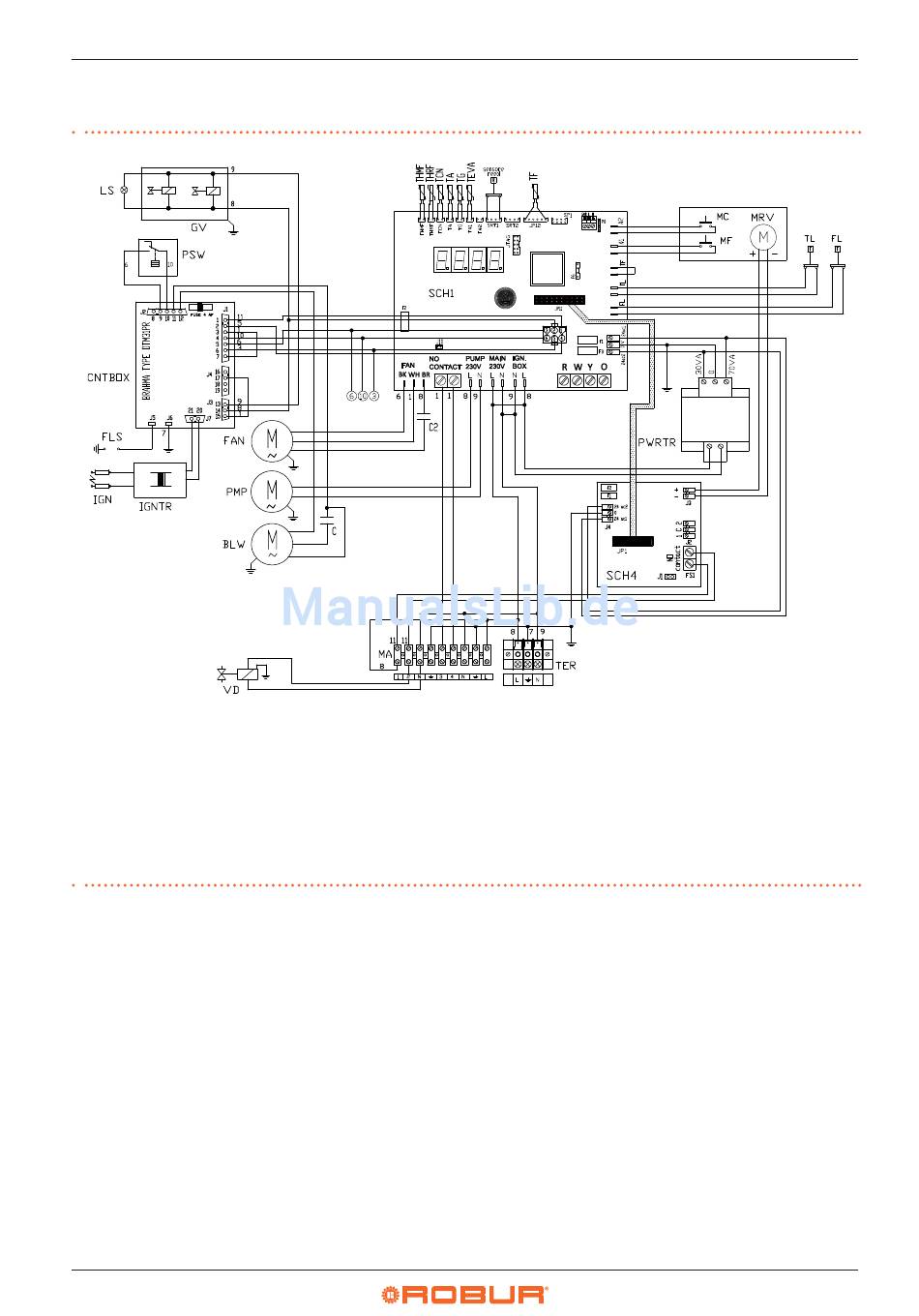

Abbildung 1.7 Schaltplan der Einheit GAHP-AR
GV
Gasmagnetventil
LS
Gasdurchfluss-Kontrollleuchte
PSW
Druckwächter Luft
THMF
Wasservorlauftemperaturfühler
THRF
Wasserrücklauftemperaturfühler
TCN
Temperaturfühler Verflüssigerausgang
TA
Raumluft-Temperaturfühler
TG
Temperaturfühler Generator
TEVA
Temperaturfühler Verdampferausgang
REED
Drehzahlsensor Hydraulikpumpe
FL
Wasser-Strömungswächter
1.5
STEUERPLATINEN
Steuerplatinen (S61+AR11)
Am Schaltschrank an der Einheit sind vorhanden:
Steuerplatine S61 (Abbildung 1.8 S. 13 ) mit Mikroprozessor steuert
▶
das Gerät und zeigt die Daten, Meldungen und Betriebscodes an. Die
Überwachung und Programmierung erfolgen durch die Interaktion mit
dem Display und dem Drehknopf.
Satelliten-Steuerplatine AR11 (Abb.1.9 S. 14 ), iverbunden mit Pla-
▶
tine S61 und neben dieser positioniert, dient der Steuerung des Zyklus-
umkehrventils und zur Regelung der Abtauvorgänge (Defrosting) der
Einheit GAHP.
12
TL
Grenzwertthermostat des Generators (manuelle
Wiedereinschaltung)
TF
Abgastemperaturfühler oder Fühler
Generatorlamellen
BLW
Gebläsemotor
C
Verflüssiger
C2
Lüfterverflüssiger
FAN
Lüftermotor
VD
Abtau-Ventil
PMP
Motor Ölpumpe
PWRTR
Transformator 230/24 Vac
CNTBOX Steuerelektronik für Flammenüberwachung
IGN
Zündelektroden
IGNTR
Zündtrafo
FLS
Messelektrode
TER
Klemmbrett Stromversorgung
SCH1
Hauptsteuerplatine
SCH4
Hilfssteuerplatine
MRV
Getriebemotor Ventilumschaltung
MC
Endschalter Wärme
MF
Endschalter Kälte
MA
Anschlussklemmenleiste
