GEZE GC 302 R Montageanleitung Seite 2

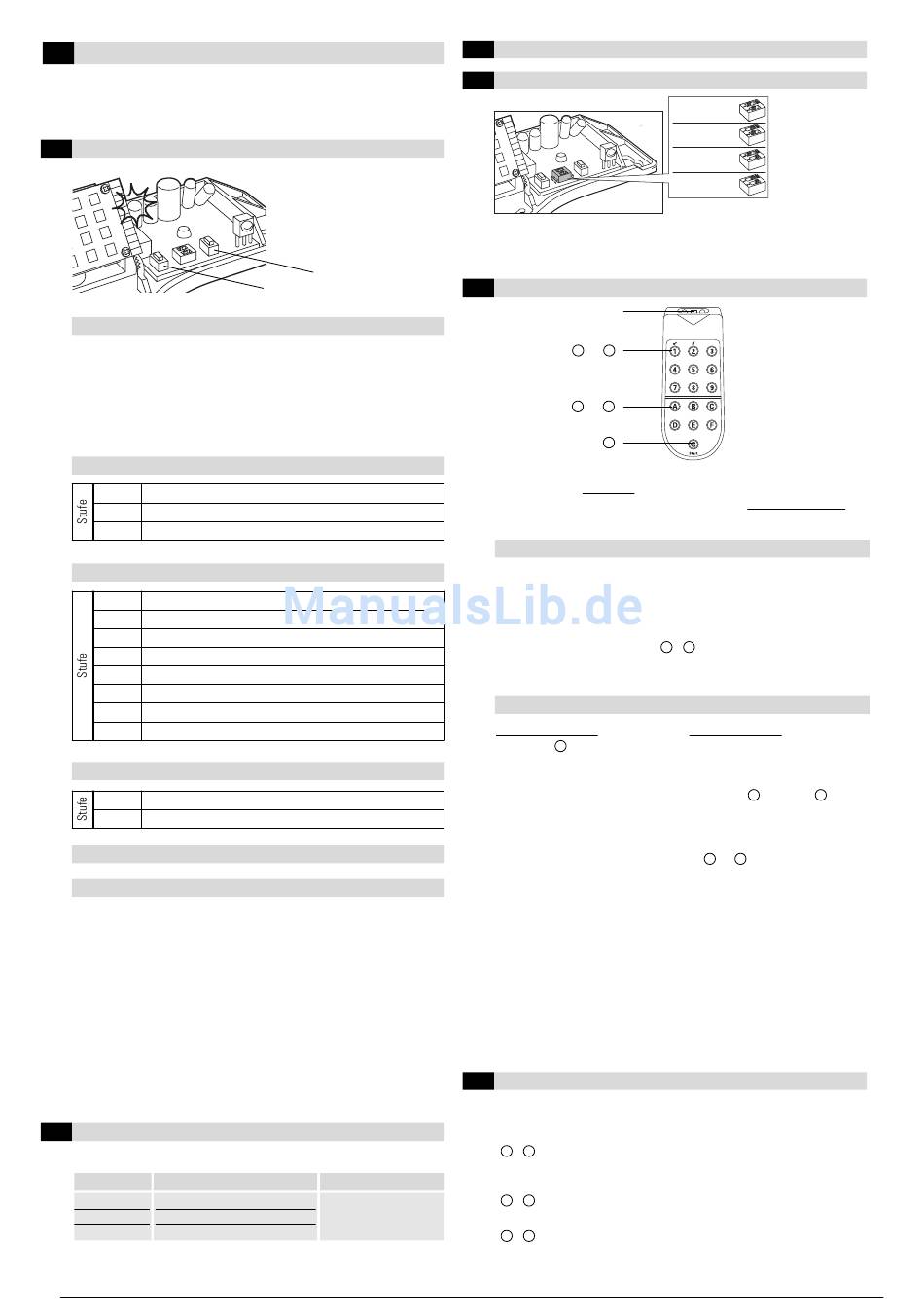

5 Konfiguration des Sensors
Der Sensor kann auf zwei Arten konfiguriert werden:
→ mittels Tasten am Sensor (grundlegende Einstellungen)
→ mittels Fernbedienung (vollständige Einstellungsmöglichkeiten)
5.1 Konfiguration mittels Tasten
Allgemeine Vorgehensweise
1) [<] und [>] für entsprechende Zeit gleichzeitig gedrückt halten, alle 2 s blinkt
die grüne LED einmal
2) Häufigkeit der blinkenden grünen LED (1-9 mal) gibt aktuelle Parameterstufe an
3) Mit [<] bzw. [>] kann die Parameterstufe verringert bzw. erhöht werden
4) [<] und [>] kurz gleichzeitig drücken, um den Programmiermodus zu
verlassen (getätigte Einstellungen werden gespeichert)
Feldgrösse verändern: [<] und [>] 2 s drücken
1, 2, 3 klein
4, 5, 6* mittel
7, 8, 9 gross
Funktionalität verändern: [<] und [>] 4 s drücken
1* vorwärts, Montagehöhe standard
2 vorwärts, Montagehöhe hoch
3 rückwärts, Montagehöhe standard
4 rückwärts, Montagehöhe hoch
5 Richtungserkennung AUS, Montagehöhe standard
6 Richtungserkennung AUS, Montagehöhe hoch
7 vorwärts + MTO, Montagehöhe standard (MTO, s. Kap. 7)
8 vorwärts + MTO, Montagehöhe hoch (MTO, s. Kap. 7)
Feldgeometrie verändern: [<] und [>] 6 s drücken
1 schmales Feld
2* breites Feld
Werkseinstellungen wiederherstellen: [<] und [>] 8 s drücken
Beispiel
Änderung der Funktionalität von Stufe 6 auf Stufe 2:
1) [<] und [>] für 4 s gedrückt halten, die grüne LED blinkt einmal nach 2 s,
ein weiteres mal nach 4 s
2) Grüne LED blinkt 6 mal und gibt somit die aktuelle Parameterstufe an
3) Vier mal nacheinander die Taste [<] drücken, um die Parameterstufe
zu verringern (grüne LED blinkt 2 mal und gibt die neu eingestellte
Parameterstufe an)
4) [<] und [>] gleichzeitig drücken
Hinweis:
Erfolgt für 25 s keine Tastenbetätigung, wird der Programmiermodus
automatisch verlassen, der Sensor bleibt jedoch im Konfiguartionsmodus. Die
bis dahin getätigten Einstellungen werden gespeichert.
5.1.1 Statusabfrage mittels Tasten
Die Statusabfrage dient der Abfrage der eingestellten Parameter.
Parameter Schritt 1
Feldgrösse [<] kurz drücken
Funktionalität [>] kurz drücken
Feldgeometrie [<] und [>] gleichzeitig kurz drücken
2
[>]
[<]
Schritt 2
Häufigkeit der blinkenden
grünen LED (1–9 mal) gibt
aktuelle Parameterstufe an
Montageanleitung GC 302 R
5.2 Konfiguration mittels Fernbedienung
5.2.1 Adressierung des Sensors
Jedem Sensor kann eine Adresse (1*, 2, 3 oder 4) zugeteilt werden.
Unterschiedliche Adressen sind dann notwendig, wenn sich mehrere Sensoren
in Reichweite einer Fernbedienung befinden.
5.2.2 Funktionsweise
IR-Schnittstelle (Infrarot)
Nummerntasten bis
1 9
Funktionstasten bis
A F
Start
G
Die Datenübertragung zum und vom Sensor wird durch eine IR-Schnittstelle
sichergestellt. Die Verbindung zwischen der Fernbedienung und dem Sensor
kann nur aufgebaut werden, wenn sich der Sensor im Konfigurationsmodus
befindet.
Konfigurationsmodus
Aktivieren: –Automatisch nach Anschluss des Sensors an
Versorgungsspannung oder
–Sensor kurzzeitig von der Versorgungsspannung trennen oder
–Beliebige Taste [<] oder [>] auf dem Sensor drücken
Beenden: –Tastenkombination
–Automatisch nach 30 Min.
Verbindungsaufbau
Ohne Adressierung:
1. Starttaste drücken
G
– G sowie eine der Tasten 1 bis 4 leuchten: erfolgreicher Verbindungsaufbau
– G blinkt: kein Verbindungsaufbau
→ Konfigurationsmodus aktivieren
→ Fernbedienung näher und zielgerichteter auf den Sensor halten
→ Batterien in Fernbedienung überprüfen
– Keine Tasten leuchten
→ Batterien in Fernbedienung überprüfen/austauschen
Hinweis:
Erfolgt für 30 s keine Eingabe, wird die Verbindung beendet. Die bis dahin
getätigten Einstellungen werden gespeichert.
5.2.3 Parameter einstellen / verändern
Nach erfolgreichem Verbindungsaufbau, können die Parameter des Sensors
verändert werden.
+
Manuelle Offenhaltung der Tür während den Einstellarbeiten für
A 1
15 Min. Danach schliesst die Tür, wenn kein Objekt im
Detektionsfeld
+ Tür schliesst, wenn kein Objekt im Detektionsfeld, danach
A 2
Normalbetrieb
+
Konfigurationsmodus wird beendet, Tür schliesst wenn kein Objekt
A 3
im Detektionsfeld, danach Normalbetrieb
Adresse 1*
Adresse 2
Adresse 3
Adresse 4
+ drücken oder
A 3
Mit Adressierung:
1. IR-Schnittstelle der
Fernbedienung mit der Hand
abdecken
drücken →
2. Starttaste blinkt
G G
3. IR-Schnittstelle freigeben (Hand
wegnehmen)
4. Entsprechende Nummerntaste
( bis ) drücken
1 4
* Werkseinstellung
123457 , 70705-9-9521 Ä-St.1
