5

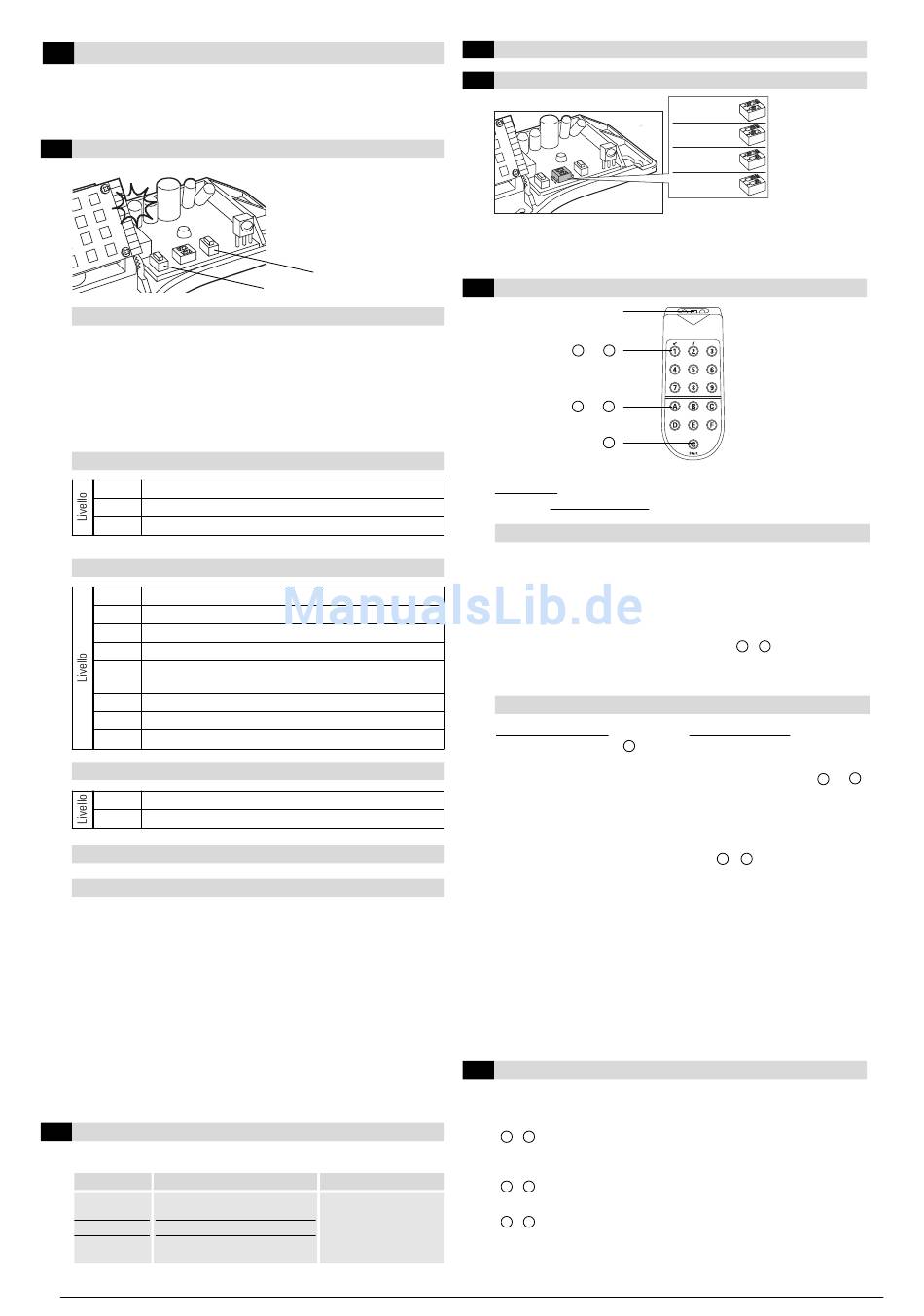

Configurazione del sensore
Il sensore si può configurare in due modi:
→ tramite i suoi tasti (impostazioni di base)
→ tramite telecomando (possibilità di impostazione complete)
5.1
Configurazione tramite tasti
Procedura generale
1)
Tenere premuti [<] e [>] contemporaneamente per il tempo necessario, ogni
2 s il LED verde lampeggia una volta
2)
La frequenza di lampeggiamento del LED verde (1-9 volte) indica il livello dei
parametri attuale
3)
Con [<] o [>] si può passare a un livello di parametri superiore o inferiore
4) Premere per breve tempo [<] e [>] contemporaneamente se si vuole uscire
dal modo di programmazione (le impostazioni effettuate vengono salvate)
Modifica della dimensione del campo: premere [<] e [>] per 2 s
1, 2, 3
Piccolo
4, 5, 6* Medio
7, 8, 9
Grande
Modifica della funzionalità: premere [<] e [>] per 4 s
1*
Avanti, altezza di montaggio standard
2
Avanti, altezza di montaggio alta
3
Indietro, altezza di montaggio standard
4
Indietro, altezza di montaggio alta
Riconoscimento di direzione SPENTO, altezza di montaggio
5
standard
6
Riconoscimento di direzione SPENTO, altezza di montaggio alta
7
Avanti + MTO, altezza di montaggio standard (MTO, vedere cap. 7)
8
Avanti + MTO, altezza di montaggio alta (MTO, vedere cap. 7)
Nella versione del Merkur senza riconoscimento di direzione
1
Campo stretto
2*
Campo largo
Ripristino delle impostazioni di fabbrica: premere [<] e [>] per 8 s
Esempio
Modifica della funzionalità dal livello 6 al livello 2:
1)
tenere premuti [<] e [>] per 4 s, il LED verde lampeggia una volta dopo 2 s,
un'altra volta dopo 4 s
2)
Il LED verde lampeggia 6 volte e indica in tal modo il livello dei parametri
attuale
3)
Premere quattro volte in successione il tasto [<] per ridurre il livello dei
parametri (il LED verde lampeggia 2 volte e indica il nuovo livello dei para-
metri impostato)
4)
Premere [<] e [>] contemporaneamente
Avvertenza:
se per 25 s non si preme alcun tasto il modo di programmazione viene
abbandonato Automaticamente - Il sensore rimane nel modo di configurazione.
Le impostazioni effettuate fino ad allora vengono salvate.
5.1.1
Interrogazione di stato tramite tasti
L'interrogazione di stato serve ad interrogare sui parametri impostati.
Parametro
Fase 1
Dimensione del
Premere [<] per breve tempo
campo
Funzionalità
Premere [>] per breve tempo
Geometria del
Premere per breve tempo [<] e [>]
campo
contemporaneamente
14
[>]
[<]
Fase 2
La frequenza di
lampeggiamento del LED
verde (1–9 volte) indica il
livello dei parametri attuale
Montageanleitung GC 302 R
5.2
Configurazione tramite telecomando
5.2.1
Indirizzamento del sensore
Ad ogni sensore si può attribuire un indirizzo (1*, 2, 3 o 4).
Sono necessari indirizzi diversi quando più sensori si trovano entro la portata di
un telecomando.
5.2.2
Funzionamento
Interfaccia IR (a infrarossi)
Tasti numerici da
a
1
9
Tasti funzione da
a
A
F
Avvio
G
Il trasferimento dei dati verso e dal sensore è assicurato da un'interfaccia IR. Il
collegamento tra il telecomando e il sensore si può creare solo se quest'ultimo
si trova nel modo configurazione.
Modo configurazione
Per attivare:
– attendere la procedura automatica dopo aver collegato
il sensore alla tensione di alimentazione o
– staccare per breve tempo il sensore dalla tensione
di alimentazione o
– premere un tasto a piacere [<] o [>] sul sensore
Per terminare: – premere la combinazione di tasti
– attendere la procedura automatica dopo 30 min.
Creazione del collegamento
Senza indirizzamento:
1. Premere il tasto di avvio
G
– Si accendono il tasto G ed uno dei tasti da 1 a 4: collegamento riuscito
– G lampeggia: non si è creato il collegamento
→ Attivare il modo configurazione
→ Tenere il telecomando più vicino e più direzionato verso il sensore
→ Controllare le batterie del telecomando
– Non si accende alcun tasto
→ Controllare/sostituire le batterie del telecomando
Avvertenza:
se per 30 s non si immette alcun dato il collegamento si disattiva.
Le impostazioni effettuate fino ad allora vengono salvate.
5.2.3
Impostazione / modifica dei parametri
Dopo aver creato con successo il collegamento è possibile modificare i parame-
tri del sensore.
+
Mantenimento della porta aperta manualmente durante i lavori di
A
1
impostazione per 15 min. Poi la porta si chiude se non è presente
alcun oggetto nel campo di rilevamento.
+
La porta si chiude quando non è presente alcun oggetto nel campo di
A
2
rilevamento, poi si passa al funzionamento normale.
+
Il modo configurazione termina, la porta si chiude quando non è
A
3
presente alcun oggetto nel campo di rilevamento, poi si passa al
funzionamento normale.
Indirizzo 1*
Indirizzo 2
Indirizzo 3
Indirizzo 4
+
oppure
A
3
Con indirizzamento:
1. Coprire l'interfaccia IR del telecom-
ando con la mano
→
2. Premere il tasto di avvio
G
lampeggia
3. Liberare l'interfaccia IR (togliere la
mano)
4. Premere il relativo tasto numerico
(da
a
)
1
4
* Impostazione di fabbrica
123457 , 70705-9-9521 Ä-St.1
G
