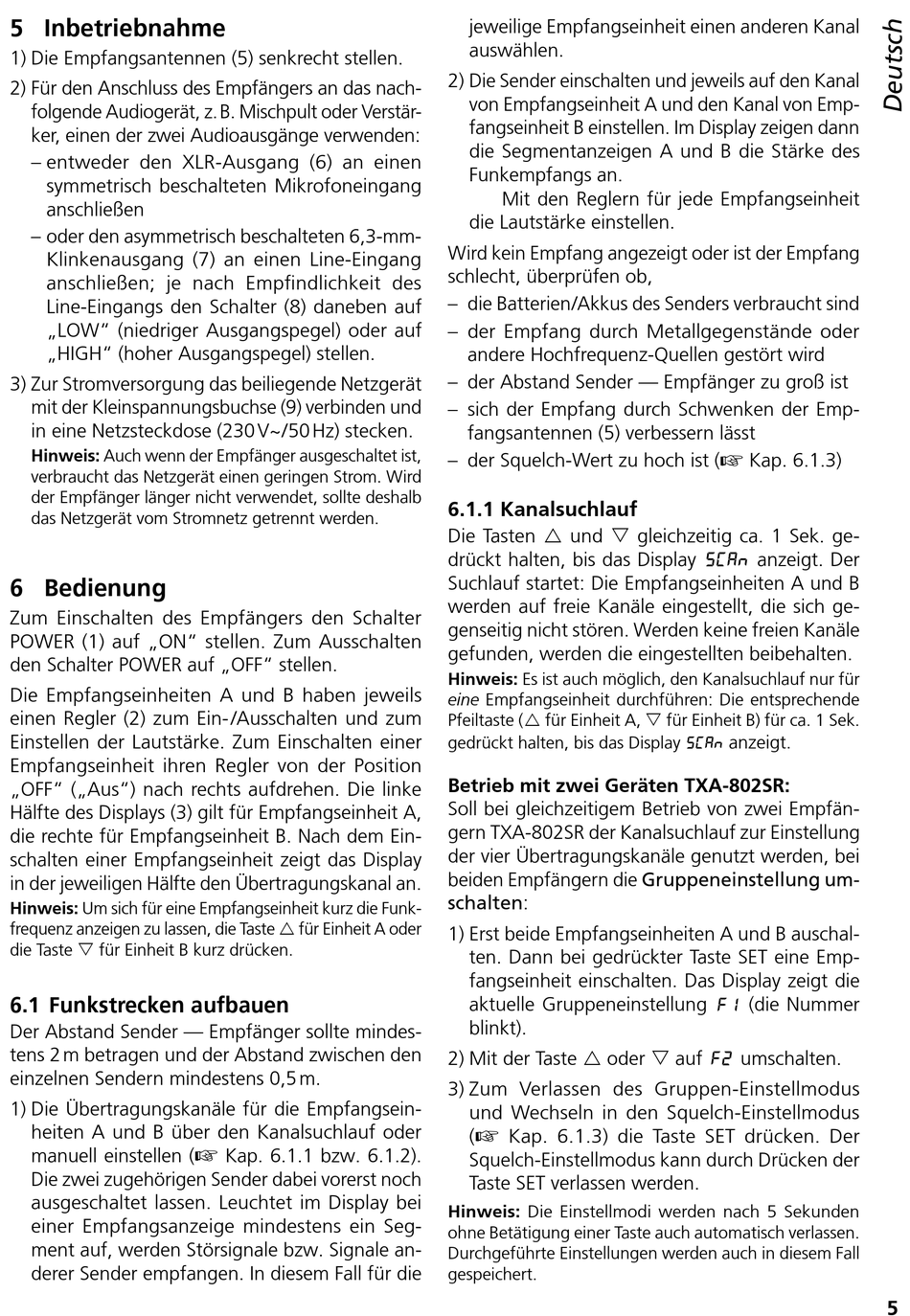

5 Inbetriebnahme
1) Die Empfangsantennen (5) senkrecht stellen .
2) Für den Anschluss des Empfängers an das nach-
folgende Audiogerät, z . B . Mischpult oder Verstär-
ker, einen der zwei Audioausgänge verwenden:
– entweder den XLR-Ausgang (6) an einen
symmetrisch beschalteten Mikrofoneingang
anschließen
– oder den asymmetrisch beschalteten 6,3-mm-
Klinkenausgang (7) an einen Line-Eingang
anschließen; je nach Empfindlichkeit des
Line-Eingangs den Schalter (8) daneben auf
„LOW" (niedriger Ausgangspegel) oder auf
„HIGH" (hoher Ausgangspegel) stellen .
3) Zur Stromversorgung das beiliegende Netzgerät
mit der Kleinspannungsbuchse (9) verbinden und
in eine Netzsteckdose (230 V~ / 50 Hz) stecken .
Hinweis: Auch wenn der Empfänger ausgeschaltet ist,
verbraucht das Netzgerät einen geringen Strom . Wird
der Empfänger länger nicht verwendet, sollte deshalb
das Netzgerät vom Stromnetz getrennt werden .

6 Bedienung

Zum Einschalten des Empfängers den Schalter
POWER (1) auf „ON" stellen . Zum Ausschalten
den Schalter POWER auf „OFF" stellen .
Die Empfangseinheiten A und B haben jeweils
einen Regler (2) zum Ein- /Ausschalten und zum
Einstellen der Lautstärke . Zum Einschalten einer
Empfangseinheit ihren Regler von der Position
„OFF" („Aus") nach rechts aufdrehen . Die linke
Hälfte des Displays (3) gilt für Empfangseinheit A,
die rechte für Empfangseinheit B . Nach dem Ein-
schalten einer Empfangseinheit zeigt das Display
in der jeweiligen Hälfte den Übertragungskanal an .
Hinweis: Um sich für eine Empfangseinheit kurz die Funk-
frequenz anzeigen zu lassen, die Taste  für Einheit A oder
die Taste  für Einheit B kurz drücken .
6.1 Funkstrecken aufbauen
Der Abstand Sender — Empfänger sollte mindes-
tens 2 m betragen und der Abstand zwischen den
einzelnen Sendern mindestens 0,5 m .
1) Die Übertragungskanäle für die Empfangsein-
heiten A und B über den Kanalsuchlauf oder
manuell einstellen (
Die zwei zugehörigen Sender dabei vorerst noch
ausgeschaltet lassen . Leuchtet im Display bei
einer Empfangsanzeige mindestens ein Seg-
ment auf, werden Störsignale bzw . Signale an-
derer Sender empfangen . In diesem Fall für die
☞ Kap . 6 .1 .1 bzw . 6 .1 .2) .
jeweilige Empfangseinheit einen anderen Kanal
auswählen .
2) Die Sender einschalten und jeweils auf den Kanal
von Empfangseinheit A und den Kanal von Emp-
fangseinheit B einstellen . Im Display zeigen dann
die Segmentanzeigen A und B die Stärke des
Funkempfangs an .
Mit den Reglern für jede Empfangseinheit
die Lautstärke einstellen .
Wird kein Empfang angezeigt oder ist der Empfang
schlecht, überprüfen ob,
– die Batterien /Akkus des Senders verbraucht sind
– der Empfang durch Metallgegenstände oder
andere Hochfrequenz-Quellen gestört wird
– der Abstand Sender — Empfänger zu groß ist
– sich der Empfang durch Schwenken der Emp-
fangsantennen (5) verbessern lässt
– der Squelch-Wert zu hoch ist (
6.1.1 Kanalsuchlauf
Die Tasten  und  gleichzeitig ca . 1 Sek . ge-
drückt halten, bis das Display
Suchlauf startet: Die Empfangseinheiten A und B
werden auf freie Kanäle eingestellt, die sich ge-
genseitig nicht stören . Werden keine freien Kanäle
gefunden, werden die eingestellten beibehalten .
Hinweis: Es ist auch möglich, den Kanalsuchlauf nur für
eine Empfangseinheit durchführen: Die entsprechende
Pfeiltaste (  für Einheit A,  für Einheit B) für ca . 1 Sek .
gedrückt halten, bis das Display
Betrieb mit zwei Geräten TXA-802SR:
Soll bei gleichzeitigem Betrieb von zwei Empfän-
gern TXA-802SR der Kanalsuchlauf zur Einstellung
der vier Übertragungskanäle genutzt werden, bei
beiden Empfängern die Gruppeneinstellung um-
schalten:
1) Erst beide Empfangseinheiten A und B auschal-
ten . Dann bei gedrückter Taste SET eine Emp-
fangseinheit einschalten . Das Display zeigt die
aktuelle Gruppeneinstellung
blinkt) .
2) Mit der Taste  oder  auf
3) Zum Verlassen des Gruppen-Einstellmodus
und Wechseln in den Squelch-Einstellmodus
( ☞ Kap . 6 .1 .3) die Taste SET drücken . Der
Squelch-Einstellmodus kann durch Drücken der
Taste SET verlassen werden .
Hinweis: Die Einstellmodi werden nach 5 Sekunden
ohne Betätigung einer Taste auch automatisch verlassen .
Durchgeführte Einstellungen werden auch in diesem Fall
gespeichert .
☞ Kap . 6 .1 .3)
anzeigt . Der
anzeigt .
(die Nummer
umschalten .
