Magnet
Gummiunterlage für Sensor-
Befestigungsband
Speichen
Sensor-Befestigungsband A (groß/klein)
Abb. 7
Vorderrad
Sensor-Befestigungsband B
G
Sensor
Abb. 10
Kabel
Band zum
Befestigen des
Kabels
Abb. 13
44
Sensor-Befestigungsband B
Abb. 8
Markierungslinie
des Sensors
Mitte des
Magneten
Abb. 11
Schraubenabdeckung
Abb. 14
gedrückt gehalten wird.) Anschließend die linke Taste drücken, und
die Ziffern für die Minutenanzeige blinken auf. Nachdem die
gewünschte Minutenzahl eingestellt worden ist, die Einstelltaste (G)
drücken und die Uhrzeit ist eingestellt. Wollen Sie die Uhrzeit ganz
genau eingeben, stellen Sie die Uhrzeit auf der Anzeige um eine
Minute gegenüber der tatsächlichen Zeit vor; beim Ertönen des
Zeitzeichens, z.B. im Radio, drücken Sie die Einstelltaste (G).
Parallel

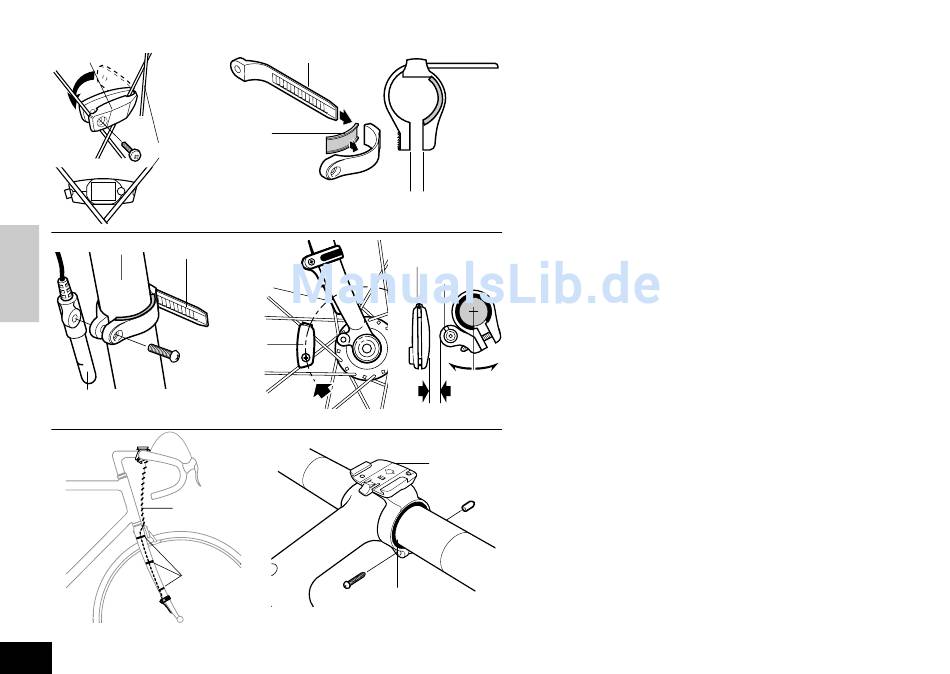

2) Montage des Gerätes am Fahrrad
• Befestigen Sie den Magneten an den rechten Speichen des
Abb. 9
Vorderrades. Die Speichen müssen einwandfrei durch die
Innenseite des Magneten laufen (wie in Abb. 7 dargestellt).
Magnet
• Befestigen Sie den Sensor mit den Sensor-Befestigungsbändern A/
Sensor
B an der rechten Seite der Vorderradgabel. Wählen Sie hierzu das
Band, das dem Durchmesser der Gabel entspricht (Größe S für
einen Durchmesser bis 24 mm, L bei Übergrößen).
1. Band B in den Schlitz von Band A schieben und die
Gummiunterlage entlang der Innenseite des Bandes A (Abb. 8)
f ü h r e n . D i e L ä n g e a n g l e i c h e n , d a m i t d i e
ca. 2mm.
Schraubbefestigungsteile beim Montieren an der Gabel parallel
zueinander liegen (Abb. 9). Um das Band B aus Band A
Abb. 12
herausziehen zu können, fest daran ziehen.
2. Die angeglichenen Bänder mit dem Sensor an der Gabel
Halterung
befestigen und dabei die Schraube nach und nach leicht
festziehen (Abb. 10).
3. Das Zentrum des Magneten und die Markierungslinie des Sen-
sors aufeinander ausrichten (Abb. 11) und sicherstellen, daß
zwischen Magnet und Sensor 2mm Abstand sind (Abb. 12).
Sodann die Schraube festziehen. Den überstehenden Teil des
Sensorbandes B abschneiden.
• Das Kabel mit dem Klebeband gemäß Abb. 13 befestigen. Das
