Klemme 5-6: Externer Bodenfühler
UmWElT UND RECyClINg
Bitte helfen Sie uns die Umwelt zu schützen
und entsorgen Sie die Verpackung gemäß den
nationalen Vorschriften für Abfallverwertung.
RECyClINg vON alTgERäTEN
Geräte mit diesem Aufkleber dürfen
nicht mit dem normalen Hausmüll
entsorgt werden. Sie müssen
getrennt gesammelt und gemäß den
lokalen Vorschriften entsorgt werden.
TEChNISChE DaTEN
Spannung .................... 230 V AC ± 10%, 50 Hz
Max. Vorsicherung ....................................... 16 A
Eingebauter Schalter ..................... 2-polig, 16 A
Ausgangsrelais ...... Schließkontakt - SPST - NO
Ausgang ............................. Max. 16 A / 3600 W
Regelprinzip ........................................... PBM/PI
Bereitschaftsbetrieb ................................. 0,6 W
Batterie-Backup ..................................... 5 Jahre
Temperaturbereich.............................. +5/+40 °C
Begrenzungsfühler (OCD4) ................. +5/+40 °C
Umgebungsbetriebstemperatur ......... +0/+25 °C
Energie auslesung, genauigkeit ..................... 2%
Verschmutzungsgradkontrolle .......................... 2
Nennimpulsspannung ................................. 4 kV
Schutzgrad .................................................. IP21
Abmessungen .................. H/84, B/84, T/40 mm
Einbautiefe ............................................... 20 mm
Display .................................... 100x64 Pixel STN
- weiße Hintergrundbeleuchtung
EU Gebrauchsmuster ......... 001101349-0001/2
Der Thermostat ist wartungsfrei.

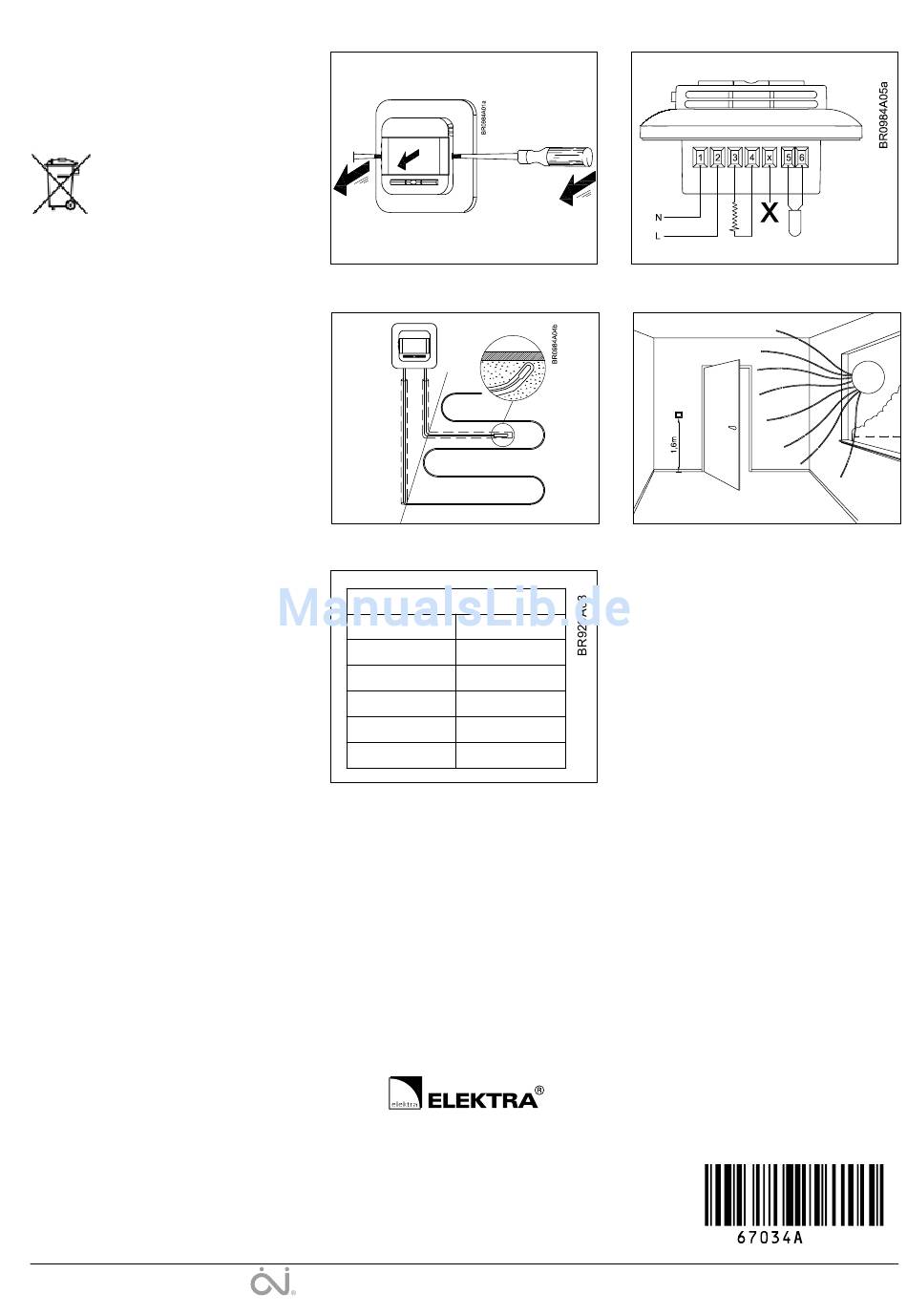

Fig. 1
Fig. 3
Fig. 5
Sensor
Temp.(˚C)
Value (ohm)
-10
0
10
20
30
ELEKTRA
ul. Marynarska 14
02-674 Warszawa, Poland
Tel. (+48 22) 843 32 82
e-mail: office@elektra.eu
www.elektra.eu
The trademark is registered and belongs to OJ Electronics A/S · © 2010 OJ Electronics A/S
Fig. 2
Fig. 4
64000
38000
23300
14800
9700
