Ethernet-Schnittstelle - Weidmuller THM Basic 300 Bedienungsanleitung

7.3

Ethernet-Schnittstelle

Einbindung des THM Basic 300 ins Netzwerk, Übergabe der IP Adresse an den Drucker
1 Speichern Sie die Datei „weidmuelleripswitch.exe" auf dem Desktop und öffnen Sie das IP switch Tool mit
einem Doppelklick.
2 Verbinden Sie den Drucker mit Ihrem PC, entweder via USB oder LPT Schnittstelle.
Schalten Sie den Drucker nun ein.
Verbindung mit LPT
3 Wählen Sie LPT 1 und klicken Sie auf „Configure". Anschließend über das Auswahlfeld den richtigen LPT
Port aussuchen und bestätigen.

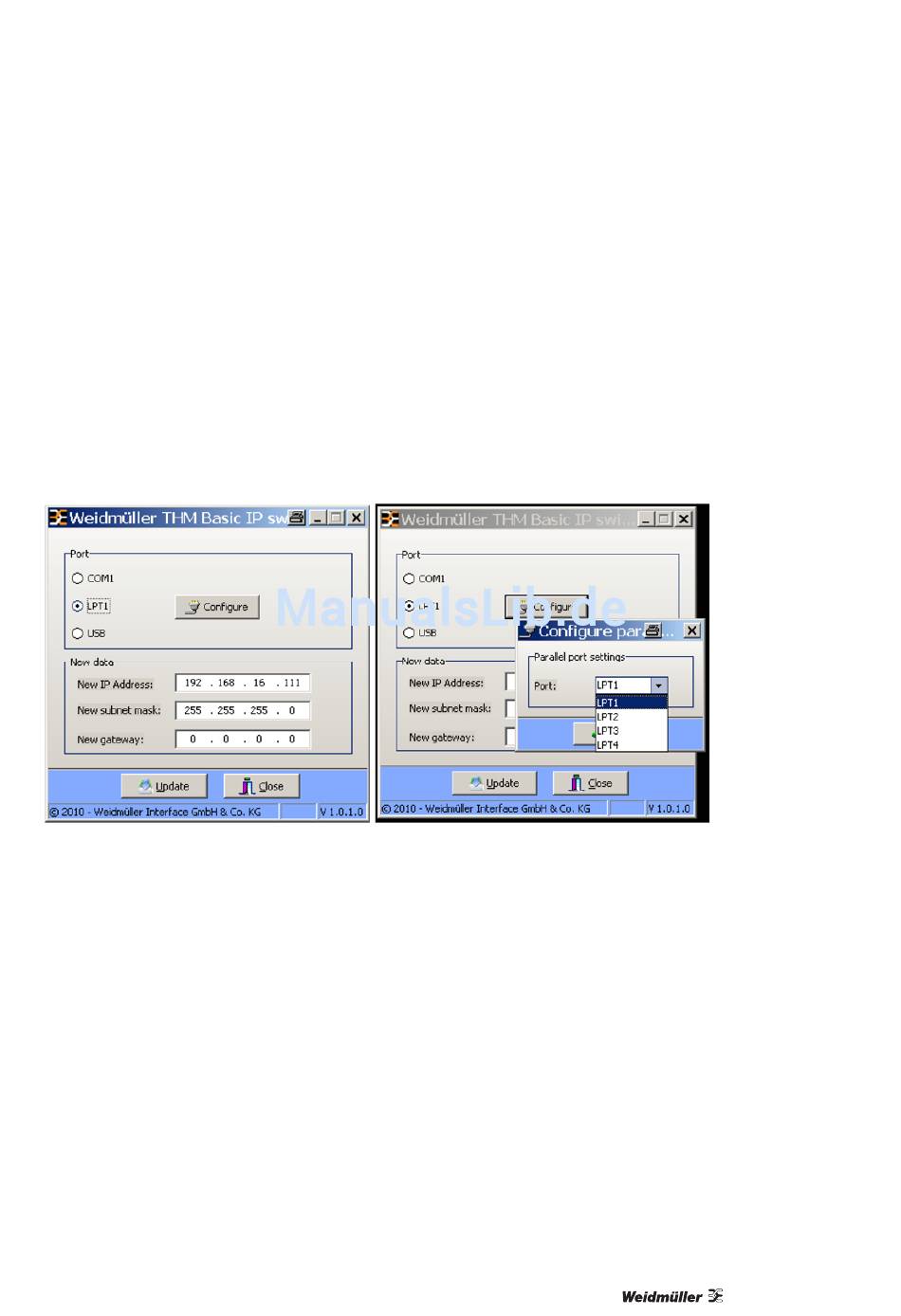

Abbildung 8
4 Geben Sie nun die von Ihrem Administrator vorgegebene IP Adresse ein und gegebenenfalls noch die
Werte für „New subnet mask" und „New gateway". Durch das Bestätigen mit „Update" übermitteln Sie die
neuen Daten an den THM Basic 300.
5 Um zu überprüfen, ob die Daten korrekt übermittelt wurden benötigen Sie einen Selbsttest des Druckers.
Auf dem Ausdruck wird die aktuelle „IP-Adresse", „New Subnet Mask" und „New Gateway" abgebildet.
Hierfür müssen Sie am THM Basic 300 folgende Tastenkombination drücken: „Cancel" gedrückt halten
bis alle LED's blinken anschließend auf „Pause".
Stellen Sie sicher dass hierfür ein möglichst breites, großes Etikett im Drucker eingelegt ist.
6 Sollte der Drucker die neuen IP Daten nicht gespeichert haben, schalten Sie den Drucker kurz aus/an
und wiederholen Sie den Ablauf ab Punkt 1.
