Etikettensensor Positionieren - Weidmuller THM Basic 300 Bedienungsanleitung

Inbetriebnahme
3.5

Etikettensensor positionieren

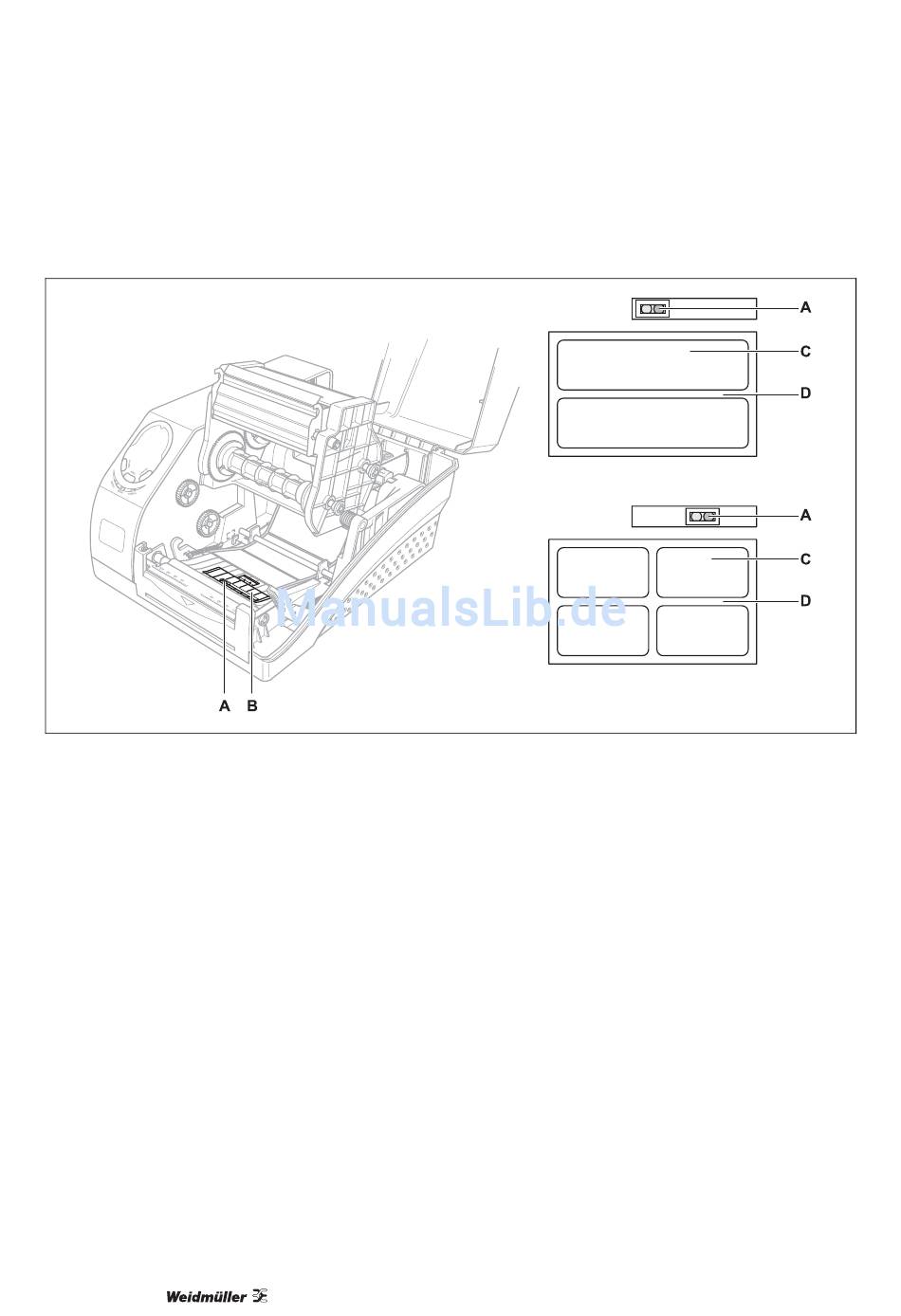

Abbildung 4 Etikettensensor positionieren
A Etikettensensor
B Abdeckung des Etikettensensors
C Etiketten
D Etikettenzwischenräume
1 Druckkopfmodul entriegeln und hochklappen.
2 Abdeckung (B) des Etikettensensors (A) entfernen.
3 Etikettensensor (A) so positionieren, dass sich die jeweiligen Etiketten mittig darüber bewegen, der Sen-
sor also abwechselnd Etiketten und Etikettenzwischenräume erkennen kann.
Siehe dazu die beiden Beispiele rechts im Bild.
4 Deckel des Etikettensensors wieder aufsetzen.
5 Druckkopfmodul schließen, dazu herunterdrücken, bis es einrastet.
