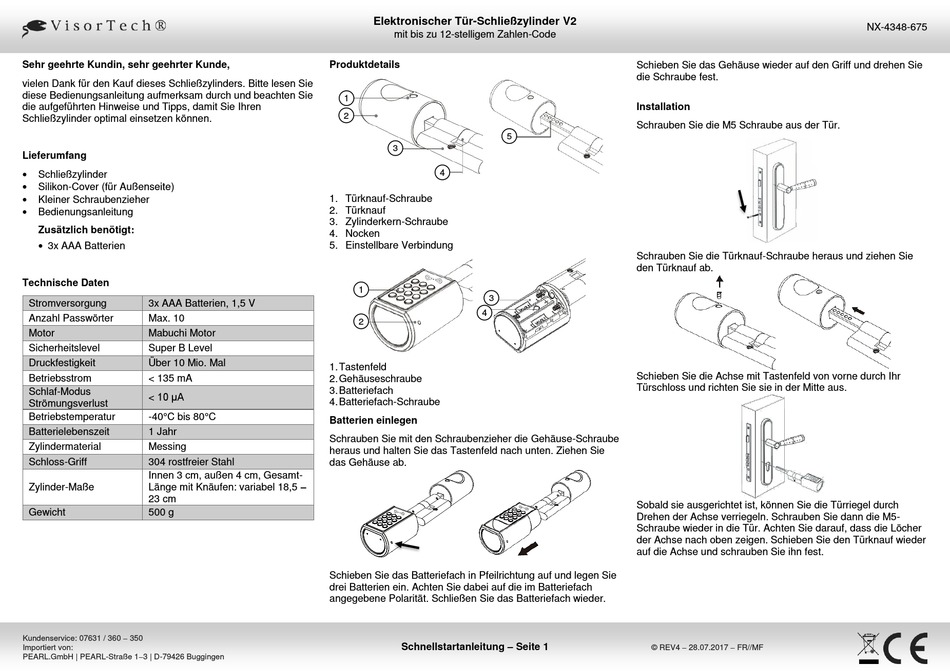

VisorTech NX-4348 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Schließzylinders. Bitte lesen Sie
diese Bedienungsanleitung aufmerksam durch und beachten Sie
die aufgeführten Hinweise und Tipps, damit Sie Ihren
Schließzylinder optimal einsetzen können.
Lieferumfang

Schließzylinder

Silikon-Cover (für Außenseite)

Kleiner Schraubenzieher

Bedienungsanleitung
Zusätzlich benötigt:
 3x AAA Batterien
Technische Daten
Stromversorgung 3x AAA Batterien, 1,5 V
Anzahl Passwörter Max. 10
Motor Mabuchi Motor
Sicherheitslevel Super B Level
Druckfestigkeit Über 10 Mio. Mal
Betriebsstrom < 135 mA
Schlaf-Modus
< 10 μA
Strömungsverlust
Betriebstemperatur -40°C bis 80°C
Batterielebenszeit 1 Jahr
Zylindermaterial Messing
Schloss-Griff 304 rostfreier Stahl
Innen 3 cm, außen 4 cm, Gesamt-
Länge mit Knäufen: variabel 18,5 –
Zylinder-Maße
23 cm
Gewicht 500 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Elektronischer Tür-Schließzylinder V2
mit bis zu 12-stelligem Zahlen-Code
Produktdetails
1
2
5
3
4
1. Türknauf-Schraube
2. Türknauf
3. Zylinderkern-Schraube
4. Nocken
5. Einstellbare Verbindung
1
3
4
2
1. Tastenfeld
2. Gehäuseschraube
3. Batteriefach
4. Batteriefach-Schraube
Batterien einlegen
Schrauben Sie mit den Schraubenzieher die Gehäuse-Schraube
heraus und halten Sie das Tastenfeld nach unten. Ziehen Sie
das Gehäuse ab.
Schieben Sie das Batteriefach in Pfeilrichtung auf und legen Sie
drei Batterien ein. Achten Sie dabei auf die im Batteriefach
angegebene Polarität. Schließen Sie das Batteriefach wieder.
Schnellstartanleitung – Seite 1
Schieben Sie das Gehäuse wieder auf den Griff und drehen Sie
die Schraube fest.
Installation
Schrauben Sie die M5 Schraube aus der Tür.
Schrauben Sie die Türknauf-Schraube heraus und ziehen Sie
den Türknauf ab.
Schieben Sie die Achse mit Tastenfeld von vorne durch Ihr
Türschloss und richten Sie sie in der Mitte aus.
Sobald sie ausgerichtet ist, können Sie die Türriegel durch
Drehen der Achse verriegeln. Schrauben Sie dann die M5-
Schraube wieder in die Tür. Achten Sie darauf, dass die Löcher
der Achse nach oben zeigen. Schieben Sie den Türknauf wieder
auf die Achse und schrauben Sie ihn fest.
© REV4 – 28.07.2017 – FR//MF
NX-4348-675
