SATAG thermotechnik Natura BW/BWC, Natura WW/WWC Bedienungsanleitung Seite 9

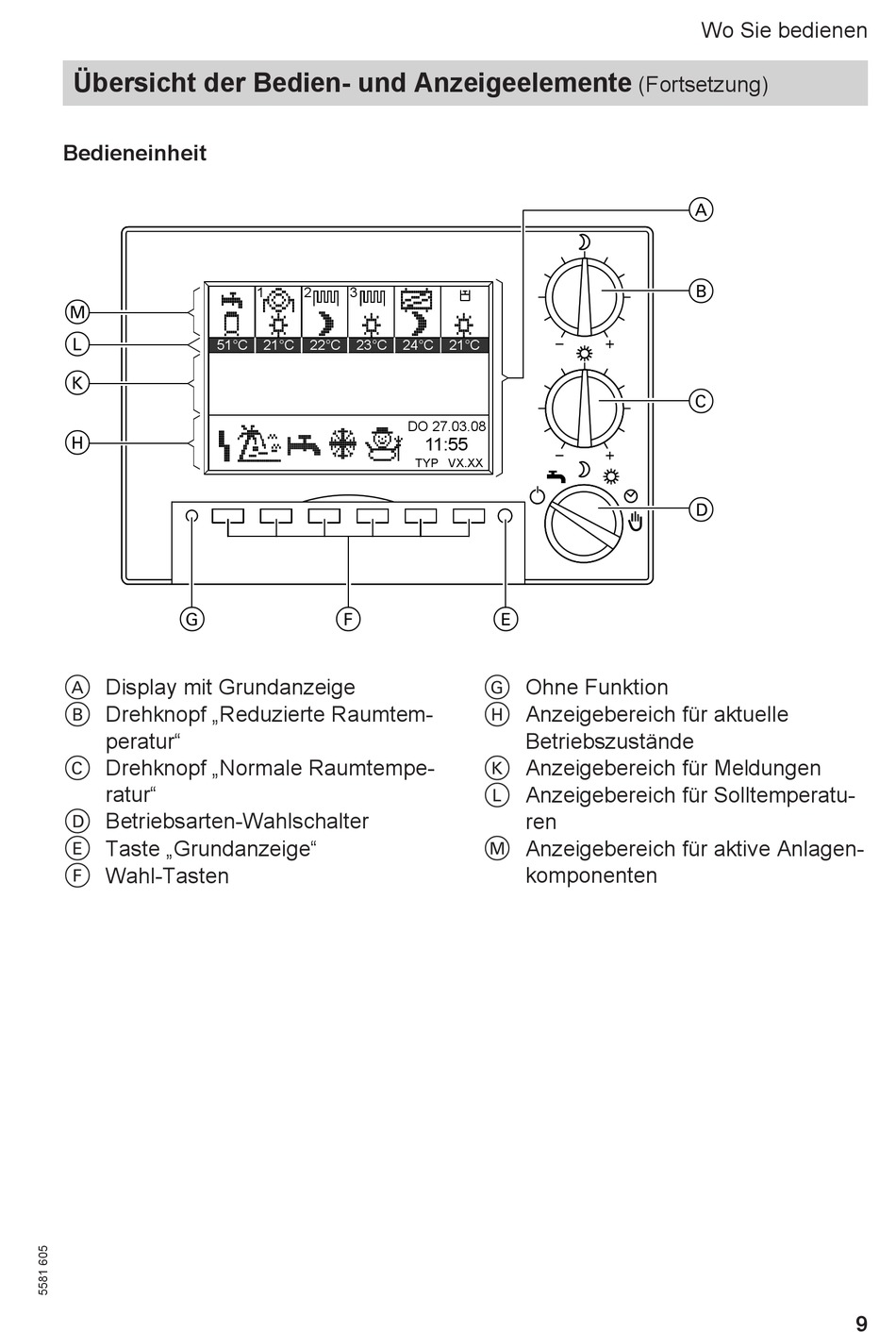

Übersicht der Bedien- und Anzeigeelemente
Bedieneinheit
D
§
M
L
51°C
K
H
G
A Display mit Grundanzeige
B Drehknopf „Reduzierte Raumtem-
peratur"
C Drehknopf „Normale Raumtempe-
ratur"
D Betriebsarten-Wahlschalter
E Taste „Grundanzeige"
F Wahl-Tasten
° ¯
1 2 3
} W
}
21°C 22°C 23°C 24°C
4
8
5
F
W
}
21°C
DO 27.03.08
11:55
TYP VX.XX
E
G Ohne Funktion
H Anzeigebereich für aktuelle
Betriebszustände
K Anzeigebereich für Meldungen
L Anzeigebereich für Solltemperatu-
ren
M Anzeigebereich für aktive Anlagen-
komponenten
Wo Sie bedienen
(Fortsetzung)
A
B
C
D
9
