Wo Sie bedienen

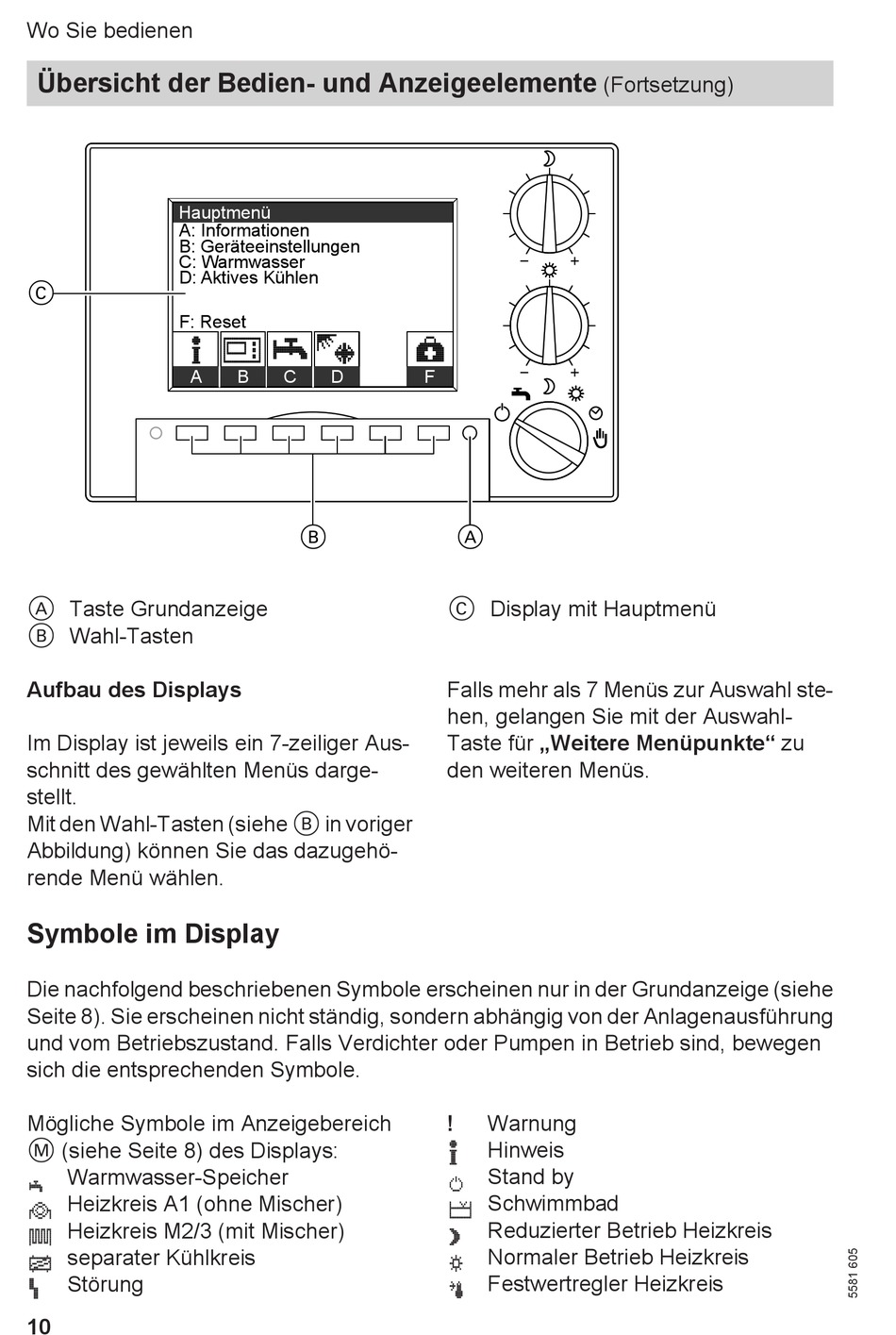

Übersicht der Bedien- und Anzeigeelemente
Hauptmenü
A: Informationen
Speicher-T. WW
B: Geräteeinstellungen
C: Warmwasser
D: Aktives Kühlen
C
F: Reset
A
A Taste Grundanzeige
B Wahl-Tasten
Aufbau des Displays
Im Display ist jeweils ein 7-zeiliger Aus-
schnitt des gewählten Menüs darge-
stellt.
Mit den Wahl-Tasten (siehe B in voriger
Abbildung) können Sie das dazugehö-
rende Menü wählen.

Symbole im Display

Die nachfolgend beschriebenen Symbole erscheinen nur in der Grundanzeige (siehe
Seite 8). Sie erscheinen nicht ständig, sondern abhängig von der Anlagenausführung
und vom Betriebszustand. Falls Verdichter oder Pumpen in Betrieb sind, bewegen
sich die entsprechenden Symbole.
Mögliche Symbole im Anzeigebereich
M (siehe Seite 8) des Displays:
9 Warmwasser-Speicher
° Heizkreis A1 (ohne Mischer)
Ì Heizkreis M2/3 (mit Mischer)
¯ separater Kühlkreis
«
Störung
10
B C D
B
F
A
C Display mit Hauptmenü
Falls mehr als 7 Menüs zur Auswahl ste-
hen, gelangen Sie mit der Auswahl-
Taste für „Weitere Menüpunkte" zu
den weiteren Menüs.
! Warnung
O
Hinweis
A Stand by
Í Schwimmbad
W
Reduzierter Betrieb Heizkreis
} Normaler Betrieb Heizkreis
µ Festwertregler Heizkreis
(Fortsetzung)
