Seite 1 Funktionen des Geräts Funktionen des Geräts Benutzerhandbuch Vor Einsatz des Geräts Vor Einsatz des Geräts Druckmaterialien Druckmaterialien Kopieren Kopieren Senden von Dokumenten (Nur Senden von Dokumenten (Nur MF4690PL) MF4690PL) Empfangen von Dokumenten (Nur Empfangen von Dokumenten (Nur MF4690PL) MF4690PL) Drucken Drucken Scannen Scannen...
Seite 2: Handbücher Für Das Gerät
Bei der Erstellung dieser Handbücher und Anleitungen wurden größte Anstrengungen unternommen, um ● Ungenauigkeiten und Auslassungen zu vermeiden. Außerdem kann es aufgrund von Produktverbesserungen zu Abweichungen kommen. Bitte kontaktieren Sie Canon, falls Sie genaue Spezifikationen benötigen. Das auf der Umschlagseite abgebildete Gerät kann sich geringfügig von Ihrem unterscheiden. ●...
Seite 3: Funktionen Des Geräts
Funktionen des Geräts Kopierfunktionen Auswahl eines Scanmodus nach Bildtyp Bildqualität → S. 3-4 Einstellung der Dichte/Helligkeit der gescannten Bilder Dichte → S. 3-5 Vergrößern bzw. Verkleinern kopierter Bilder Zoomfaktor → S. 3-7 Kopien nach Seitenfolge ordnen Sortieren von Kopien → S.
Seite 4: Erstellen Doppelseitiger Kopien
Erstellen doppelseitiger Kopien Doppelseitiges Kopieren → S. 3-14 Kopieren zweier Dokumente auf ein Blatt 2 auf 1 → S. 3-12...
Seite 5: Verschiedene Sendeverfahren Für Dokumente
Sende-/Empfangsfunktionen (Nur MF4690PL) Verschiedene Sendeverfahren für Dokumente Fax, E-Mail und Dateiserver → Kapitel 4 Dokumente in unterschiedlichen Dateiformaten schicken Sendeeinstellungen → S. 4-7 Empfängerwahl auf Tastendruck Senden mit den Zielwahltasten → S. 4-40 Empfängerwahl über einen dreistelligen Code Senden mit Kurzwahlcodes →...
Seite 6: Angeben Mehrerer Empfänger Als Gruppe
Angeben mehrerer Empfänger als Gruppe Senden an Gruppenadressen → S. 4-44 Empfängersuche Adressbuch-Suche → S. 4-46 Erneuter automatischer Sendeversuch Automatische Wahlwiederholung → Referenzhandbuch Senden eines Dokuments an mehrere Empfänger Rundsendefunktion → Referenzhandbuch...
Seite 7: Rückruf Der Letzten Drei Sendeaufträge
Rückruf der letzten drei Sendeaufträge Auftragsrückruf → Referenzhandbuch Weiterleitung empfangener Dokumente Dokumente weiterleiten → Referenzhandbuch Faxempfang im Speicher ohne Ausdrucken Speicherempfang → Referenzhandbuch Fax von einem PC senden PC-Fax → Online-Hilfe...
Seite 8: Druckerfunktion
Druckerfunktion Dokumente über einen PC drucken Drucke → Online-Hilfe Scannerfunktion Scannen von Dokumenten entsprechend Typ und Bildqualität Scannen → Scannertreiber-Handbuch...
Seite 9: Remote Ui-Funktion
Remote UI-Funktion Zugriff und Verwaltung des Geräts über einen PC Remote UI → Referenzhandbuch Systemmanagereinstellungen Einschränken der Gerätenutzung mit Abteilungs-IDs Verwaltung Abteilungs ID → Referenzhandbuch viii...
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Handbücher für das Gerät ..............i Funktionen des Geräts ................ii Kopierfunktionen ..................ii Sende-/Empfangsfunktionen (Nur MF4690PL) ......iv Druckerfunktion ..................vii Scannerfunktion ..................vii Remote UI-Funktion................viii Systemmanagereinstellungen ............viii Inhaltsverzeichnis .................ix Verwendung dieser Anleitung ............xvii In diesem Handbuch verwendete Symbole ......xvii In diesem Handbuch verwendete Abbildungen ....xviii Rechtliche Hinweise ................xix Marken ......................xix Copyright ....................xix...
Seite 11 Bedienfeld ................... 1-5 Hauptbedienfeld ..................1-5 Faxbedienfeld (Nur MF4690PL) ............1-9 LCD-Display (Bereitschaftsmodus) ..........1-10 Kopiermodus ..................1-10 Scanmodus ..................1-10 Sende-/Faxmodus (Nur MF4690PL) ........... 1-10 Anmeldemodus ................. 1-10 Abteilung/Verwaltung Benutzer ID ..........1-11 Vorgehensweise vor Einsatz des Geräts ........1-11 Vorgehensweise nach dem Gebrauch des Geräts ....1-12 Optionaler Hörer (Nur MF4690PL) ..........
Seite 12 Scanbereich ..................2-4 Einlegen von Dokumenten ..............2-5 Auf das Vorlagenglas ................2-5 In den ADF ....................2-7 Papieranforderungen ................ 2-9 Druckbereich ..................2-11 Einlegen von Papier ................. 2-12 In das Mehrzweck-Papierfach ............2-12 Einstellen von Papierformat und -typ ..........2-15 3 Kopieren ..................3-1 Grundlegende Kopierfunktionen .............
Seite 13 Abbrechen von Kopieraufträgen ............ 3-17 Prüfen und Löschen von Aufträgen ..........3-19 Prüfen und Löschen von Kopieraufträgen ......3-19 4 Senden von Dokumenten (Nur MF4690PL) ........4-1 Grundlegende Sendeverfahren ............4-2 Scan-Einstellungen ................4-4 Bildqualität (Fax) ..................4-4 Dichte .......................4-6 Sendeeinstellungen (E-Mail/Dateiserver) ........4-7 Speichern/Bearbeiten von Einträgen im Adressbuch ....
Seite 14 5 Empfangen von Dokumenten (Nur MF4690PL) ......5-1 Grundlegende Empfangsverfahren ..........5-2 Empfangene Faxdokumente weiterleiten ........5-4 Weiterleiten von gespeicherten Dokumenten ......5-4 Weiterleiten von Dokumenten mit Weiterleitungsfehlern ................5-6 Drucken oder Löschen von Dokumenten mit Weiterleitungsfehlern ................5-8 Abbrechen von Empfangsaufträgen ..........5-10 Prüfen und Löschen von Aufträgen ..........
Seite 15 Abbrechen von Scan-Aufträgen ............7-14 Abbrechen von Scan-Aufträgen an einen PC ......7-14 Abbrechen von Scan-Aufträgen an ein USB-Speichermedium (Nur MF4690PL) ................. 7-15 8 PC-Fax (Nur MF4690PL) ..............8-1 PC-Fax ....................8-2 9 Remote UI ..................9-1 Remote UI .................... 9-2 10 Wartung ..................
Seite 16 Display-Meldungen ................ 11-12 Fehlercodes (Nur MF4690PL) ............11-22 Bei Anzeige von <RICHTIGES PAP. EINL.> ........11-29 Erneut Papier einlegen ..............11-29 Papierformateinstellungen ändern ..........11-30 Bei Stromausfall ................11-32 Wenn Sie das Problem nicht lösen können ........11-33 12 Geräteeinstellungen ..............12-1 Geräteeinstellungen ................
Seite 17 13 Anhang ..................13-1 Technische Daten ................13-2 Allgemeines ..................13-2 Kopierer ....................13-3 Drucker ....................13-4 Fax (Nur MF4690PL) ................. 13-4 Telefon (Nur MF4690PL) ..............13-6 Senden (Nur MF4690PL) ..............13-6 Index ....................13-8...
Seite 18: Verwendung Dieser Anleitung
Verwendung dieser Anleitung In diesem Handbuch verwendete Symbole In allen Handbüchern werden die folgenden Symbole verwendet, um Warn-, Vorsichtshinweise und allgemeine Hinweise für den Betrieb des Geräts zu kennzeichnen. Kennzeichnet einen Warnhinweis, dessen Missachtung zu tödlichen oder schweren Verletzungen führen kann. Warnt vor Aktionen, die Verletzungen bzw.
Seite 19: In Diesem Handbuch Verwendete Abbildungen
In diesem Handbuch verwendete Abbildungen Sofern nicht anders angegeben, basieren die Abbildungen in diesem Handbuch auf dem Gerät MF4690PL ohne Zusatzausstattung. Das Modell MF4690PL wird in diesem Handbuch für Illustrationszwecke verwendet. Auf mögliche Unterschiede zwischen den Modellen MF4660PL und MF4690PL wird ausdrücklich im Text hingewiesen, z.
Seite 20: Rechtliche Hinweise
Copyright Copyright © 2007 von Canon, Inc. Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung von Canon Inc. darf diese Anleitung weder als Ganzes noch in Teilen reproduziert, übertragen, umgeschrieben, in Datenerfassungssystemen gespeichert oder in andere Landes- bzw. Computersprachen übersetzt werden. Dies gilt für jede Form und jedes Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf andere Art und Weise.
Seite 21: Vor Einsatz Des Geräts
Vor Einsatz des Geräts Komponenten des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-2 Bedienfeld ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-5 Hauptbedienfeld ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1-5 Faxbedienfeld (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1-9 LCD-Display (Bereitschaftsmodus) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1-10 Kopiermodus ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-10 Scanmodus ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-10 Sende-/Faxmodus (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-10 Anmeldemodus ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-10 Abteilung/Verwaltung Benutzer ID ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1-11 Vorgehensweise vor Einsatz des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-11 Vorgehensweise nach dem Gebrauch des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-12 Optionaler Hörer (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙...
Seite 22: Komponenten Des Geräts
Komponenten des Geräts ADF (Automatischer Dokumenteinzug) Hält die angelegten Dokumente und zieht sie automatisch in den Scanbereich ein. Führungsschienen Werden der Dokumentbreite entsprechend eingestellt. Dokumenteinzugsfach Zum Einlegen von Dokumenten. Dokumentausgabefach Zum Empfangen der Dokumente. Bedienfeld Zur Bedienung des Geräts. USB-Speicheranschluss Zum Einsetzen des USB-Speichers beim Scannen mit USB-Speicheroption.
Seite 23 Scanbereich Hier werden die über den ADF zugeführten Dokumente gescannt. Vorlagenglas Zum Anlegen von Dokumenten. Ausgabefachverlängerung Verlängerung für das Ausgabefach. Papieranschlag Verhindert, dass Blätter aus dem Ausgabefach fallen. Den Papieranschlag für A4-Papier aus der ursprünglichen Stellung lösen. Führungsschienen des Mehrzweck- Papierfachs Werden der Papierbreite entsprechend eingestellt.
Seite 24 Ethernet-Anschluss Zum Anschluss des Netzwerkkabels. USB-Anschluss* Zum Anschluss des USB-Kabels (Universal Serial Bus). Hintere Abdeckung Diese Abdeckung wird zum Beseitigen von Papierstaus geöffnet. Netzanschlussbuchse Zum Anschluss des Netzkabels. Telefonleitungsbuchse* Zum Anschluss des externen Telefonkabels. Buchse für externe Geräte* Zum Anschluss eines externen Geräts. Hörerbuchse* Zum Anschluss des optionalen Hörerkabels.
Seite 25: Bedienfeld
Bedienfeld Hauptbedienfeld MF4690PL ● [Systemmonitor]-Taste [SCAN]-Taste Zum Prüfen von Faxübertragung, Druck-, Zum Umschalten auf Scanbetrieb. Kopier- oder Berichtausgabestatus. [Zusatzfunktionen]-Taste [Einstellungen anzeigen]-Taste Zum Auswählen oder Aufheben von Zum Bestätigen der Einstellungen für die Zusatzfunktionen. Kopierfunktion. [Doppelseitig]-Taste [COPY]-Taste Zum Aktivieren der Funktion zum Kopieren Zum Umschalten auf Kopierbetrieb.
Seite 26 [Bildqualität]-Taste [Start]-Taste Zum Auswählen der Bildqualität beim Kopieren Zum Starten eines Kopier-, Scan- oder bzw. Faxen. Sendevorgangs. [Sortieren/2 auf 1]-Taste Numerische Tasten Zum Sortieren von Dokumenten oder 2 auf Zur Eingabe von Buchstaben und Ziffern. 1-Kopieren. [Farbton]-Taste An-/Abmelden-Taste (ID-Taste) Zum Umschalten von Impuls- auf Tonwahl Wird zur Bedienung des Geräts gedrückt, (Mehrfrequenzwahl).
Seite 27 MF4660PL ● [Systemmonitor]-Taste [Doppelseitig]-Taste Zum Prüfen von Druck-, Kopier- oder Zum Aktivieren der Funktion zum Kopieren Berichtausgabestatus. doppelseitiger Dokumente. [Einstellungen anzeigen]-Taste [Vergrößern/Verkleinern]-Taste Zum Bestätigen der Einstellungen für die Zum Vergrößern oder Verkleinern des Kopierfunktion. Abbildungsmaßstabs. [COPY]-Taste [Dichte]-Taste Zum Umschalten auf Kopierbetrieb. Zum Einstellen der Kopierdichte.
Seite 28 An-/Abmelden-Taste (ID-Taste) ] -Taste Wird zur Bedienung des Geräts gedrückt, Zum Erhöhen des Werts von diversen wenn die Funktion zur Verwaltung nach ID Einstellungen. Dient auch zum Anzeigen des aktiviert ist. Dient außerdem zur Freigabe der nächsten Eintrags im Menü. Verwaltung nach ID nach dem Gebrauch des [OK]-Taste Geräts.
Seite 29: Faxbedienfeld (Nur Mf4690Pl)
Faxbedienfeld (Nur MF4690PL) [Hörer]-Taste [Adressbuch]-Taste Zum Wählen ohne Abheben des optionalen Zum Suchen eines gespeicherten Ziels unter Hörers oder des Hörers des externen Telefons. Zielwahltasten oder Kurzwahl-Nummern anhand des zugehörigen Namens, der Nummer [Rückruf/Pause]-Taste oder der Adresse. Zum Rückrufen der Einstellungen zuvor gesendeter Aufträge einschließlich der [R]-Taste Gegenstellen, Scan-Einstellungen und...
Seite 30: Lcd-Display (Bereitschaftsmodus)
LCD-Display (Bereitschaftsmodus) Kopiermodus Anmeldemodus Zur Verwaltung Abteilungs ID ● E I N G A B E A B T . I D 1 0 0 % T E X T / F O T O Zur Verwaltung Benutzer ID ● Zoomfaktor A N W E N D E R E I N G .
Seite 31: Abteilung/Verwaltung Benutzer Id
Abteilung/Verwaltung Benutzer ID Wenn die Funktion Verwaltung Abteilungs ID oder Verwaltung Benutzer ID in den <SYSTEMEINSTELL.> auf <EIN> gesetzt ist, können Sie das Gerät nur nach Eingabe Ihrer ID und Ihres Passworts benutzen. Einzelheiten siehe Kapitel 8, „Systemmanagereinstellungen,“ im Referenzhandbuch. Vorgehensweise vor Einsatz des Geräts Geben Sie die Abteilungs oder Benutzer ID mit den numerischen Tasten ein und drücken Sie dann [OK] oder [An-/Abmelden (ID)].
Seite 32: Vorgehensweise Nach Dem Gebrauch Des Geräts
Vorgehensweise nach dem Gebrauch des Geräts Vergessen Sie nicht, [An-/Abmelden (ID)] zu drücken. 1-12...
Seite 33: Optionaler Hörer (Nur Mf4690Pl)
Wenn Sie das Gerät gleichzeitig als Telefon und Faxgerät verwenden wollen bzw. wenn Sie Faxmitteilungen nach manuellem Umschalten empfangen wollen, bringen Sie den optionalen Hörer an, den Sie über Ihren Canon-Fachhändler oder die Canon- Hotline beziehen können. Zur Installation des Hörers siehe „Einrichten des Geräts,“ im Handbuch für Starter.
Seite 34: Tonerpatrone
Dokument viele Grafiken, Tabellen oder Schaubilder enthält, ist die Lebensdauer der Tonerpatrone aufgrund des höheren Verbrauchs niedriger. Zum Bezug einer neuen Original-Patrone von Canon wenden Sie sich an Ihren Canon- Fachhändler oder die Canon-Hotline. * „ISO/IEC 19752“ ist der globale Standard bezüglich der „Methode zur Bestimmung des Tonerpatronenverbrauchs von monochromatischen elektrophotographischen Druckern und multifunktionalen Geräten, die Drucker-Komponenten enthalten“, herausgegeben von der ISO (International...
Seite 35: Handhabung Der Tonerpatrone
Handhabung der Tonerpatrone Die Tonerpatrone von Monitoren, Festplatten und Disketten fernhalten. Der Magnet im ● Inneren der Tonerpatrone könnte diese Komponenten beschädigen. Orte mit hoher Temperatur, hoher Luftfeuchtigkeit und abrupten ● Temperaturschwankungen vermeiden. Die Tonerpatrone keinesfalls länger als fünf Minuten direktem Sonnenlicht oder anderen ●...
Seite 36 Falls Toner austritt, diesen keinesfalls einatmen oder berühren. Falls Toner auf die Haut ● gelangt, mit kaltem Wasser und Seife abspülen. Falls Hautreizungen auftreten oder Toner eingeatmet wird, sofort einen Arzt aufsuchen. Die Tonerpatrone stets vorsichtig aus dem Gerät entnehmen. Andernfalls kann Toner ●...
Seite 37: Den Tonerstand Prüfen
Den Tonerstand prüfen Sie können den Stand des restlichen Toners in der Patrone durch Drücken der [Toneranzeige]-Taste prüfen. Der Tonerstand wird am LCD-Display in vier Stufen angezeigt. Gibt die Toneranzeige an, dass die Tonerpatrone leer ist, sollten Sie sie umgehend austauschen.
Seite 38: Zeiteinstellungen
Zeiteinstellungen Schlafmodus-Einstellung Wenn das Gerät für eine gewisse Zeit nicht bedient wird, schaltet es automatisch in den Schlafmodus. Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <DATUM&ZEIT EINST.>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZEIT AUT.SCHLAFM.>...
Seite 39 Drücken Sie [ ] oder [ ] ,um <EIN> zu wählen, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl der gewünschten Intervalldauer, und drücken Sie dann [OK]. Sie können eine Intervallzeit zwischen 3 und 30 Minuten einstellen (in Minutenschritten). Sie können die Werte auch über die numerischen Tasten eingeben.
Seite 40: Einstellung Zeit Für Automatische Rückstellung
Einstellung Zeit für Automatische Rückstellung Wenn das Gerät für eine bestimmte Zeit nicht benutzt wird, schaltet das LCD-Display in den Bereitschaftsmodus zurück (Automatische Rückstellung). Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <DATUM&ZEIT EINST.>, und drücken Sie dann [OK].
Seite 41 Drücken Sie [ ] oder [ ] ,um <EIN> zu wählen, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl der gewünschten Intervalldauer, und drücken Sie dann [OK]. Sie können eine Intervallzeit zwischen 1 und 9 Minuten einstellen (in Minutenschritten). Sie können die Werte auch über die numerischen Tasten eingeben.
Seite 42: Zeitzoneneinstellung (Nur Mf4690Pl)
Zeitzoneneinstellung (Nur MF4690PL) Die Standardzeitzonen rund um die Welt werden anhand der Abweichung in Stunden (bis zu ±12 Stunden) von der GMT-Zeit (0 Stunden) ausgedrückt. Innerhalb einer Zeitzone ist der Unterschied zur GMT-Zeit überall gleich. Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <DATUM&ZEIT EINST.>, und drücken Sie dann [OK].
Seite 43: Einstellung Sommerzeit
Einstellung Sommerzeit In gewissen Ländern oder Regionen wird die Zeit in den Sommermonaten vorgestellt. Dies wird als „Sommerzeit“ bezeichnet. Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <DATUM&ZEIT EINST.>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <SOMMERZEIT>, und drücken Sie dann [OK].
Seite 44 Drücken Sie [ ] oder [ ] zur Auswahl von <MONAT>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] ,um den Monat auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <WOCHE>, und drücken Sie dann [OK].
Seite 45 Drücken Sie [ ] oder [ ] zur Auswahl von <TAG>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um den Tag auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ENDE DATUM/ZEIT>, und drücken Sie dann [OK].
Seite 46 Drücken Sie [ ] oder [ ] ,um den Monat auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <WOCHE>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um die Woche auszuwählen, und drücken Sie dann [OK].
Seite 47: Druckmaterialien
Druckmaterialien Dokumentanforderungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2-2 Scanbereich ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2-4 Einlegen von Dokumenten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2-5 Auf das Vorlagenglas∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2-5 In den ADF ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2-7 Papieranforderungen∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2-9 Druckbereich ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2-11 Einlegen von Papier ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2-12 In das Mehrzweck-Papierfach ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2-12 Einstellen von Papierformat und -typ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2-15...
Seite 48: Dokumentanforderungen
Dokumentanforderungen Vorlagenglas – Normalpapier Normalpapier (aus mehreren – Dicke Dokumente hinsichtlich Größe, Dicke und – Fotos Papiergewicht gleichen Seiten – Kleine Dokumente (z. B. bestehende Dokumente oder aus Indexkarten) einer Seite bestehende Dokumente.) – Spezielle Papierarten (z. B. Pauspapier* , OHP-Folien* , usw.) –...
Seite 49 Dokumente dürfen erst auf das Vorlagenglas bzw. in den ADF gelegt werden, wenn ● eventuelles Klebemittel, Tinte oder Korrekturflüssigkeit auf dem Dokument vollständig trocken ist. Um Dokumentenstaus im ADF zu vermeiden, verwenden Sie bitte nicht: ● – Geknittertes bzw. gefaltetes Papier –...
Seite 50: Scanbereich
Scanbereich Vergewissern Sie sich, dass sich Text und Grafiken des Dokuments im schraffierten Bereich der folgenden Abbildung befinden. Beachten Sie bitte, dass die hier aufgeführten Randbreiten nur ungefähre Werte darstellen und in der Praxis geringfügig abweichen können.
Seite 51: Einlegen Von Dokumenten
Einlegen von Dokumenten Auf das Vorlagenglas Klappen Sie die Vorlagenabdeckung auf. Legen Sie das Dokument mit der Vorderseite nach unten an.
Seite 52 Richten Sie das Dokument den entsprechenden Papierformatmarkierungen gemäß aus. Sollte das Dokument zu keiner der Papierformatmarkierungen passen, richten Sie es mittig zur Pfeilmarkierung aus. Klappen Sie die Vorlagenabdeckung vorsichtig zu. Nun kann das Dokument eingescannt werden. – Beim Schließen der Vorlagenabdeckung vorsichtig vorgehen, damit Sie sich nicht Ihre Finger einklemmen und verletzen.
Seite 53: In Den Adf
In den ADF Fächern Sie den Dokumentenstapel auf und richten Sie die Kanten aus. Stellen Sie die Führungsschienen auf die Breite des Dokuments ein.
Seite 54 Legen Sie den Dokumentenstapel sauber mit der Vorderseite nach oben in den Einzug. Nun kann das Dokument eingescannt werden. – Während ein Dokument eingescannt wird, dürfen keine Seiten nachgelegt oder entfernt werden. – Nehmen Sie die Dokumentblätter nach Abschluss des Scanvorgangs aus dem Dokumentausgabefach, um einen Stau zu vermeiden.
Seite 55: Papieranforderungen
Papieranforderungen Kassette Mehrzweck-Papierfach Format A4, B5, A5, Executive, Briefumschlag (US COMMERCIAL 10, Monarch, EUROPEAN (B x L) DL, ISO-C5 (162 x 229 mm)), Oficio, Brazil-Oficio, Mexico-Oficio, Folien, Government-LTR, Government-LGL, Foolscap, LTR, LGL (76 x 127 bis 216 x 356 Gewicht 60 bis 163 g/m Menge Max.
Seite 56 Packungen in der Originalverpackung an einem kühlen und trockenen Ort. Lagern Sie das Papier bei 18°C–24°C, 40%–60% relativer Luftfeuchtigkeit. ● Verwenden Sie nur Folien, die für Laserdrucker geeignet sind. Canon empfiehlt die ● Verwendung von Canon-Folien für dieses Gerät. 2-10...
Seite 57: Druckbereich
Druckbereich Der schraffierte Bereich zeigt den ungefähren Druckbereich von A4 Papier und Briefumschlag. Beachten Sie bitte, dass die hier aufgeführten Randbreiten nur ungefähre Werte darstellen und in der Praxis geringfügig abweichen können. 2-11...
Seite 58: Einlegen Von Papier
Einlegen von Papier Wie Sie Papier in die Kassette einlegen, siehe unter „Einrichten des Geräts“ im Handbuch für Starter. In das Mehrzweck-Papierfach Verwenden Sie das Mehrzweck-Papierfach, wenn Sie auf anderem Papier als dem in der Kassette eingelegten kopieren oder drucken möchten. Legen Sie das Papier blattweise in das Mehrzweck-Papierfach ein.
Seite 59 Beim Einlegen des Papiers das Papier vorsichtig mit der zu bedruckenden Seite nach oben weisend in das Mehrzweck-Papierfach einlegen. Falls Sie Papier mit einem Briefkopf einlegen, positionieren Sie das Papier mit der zu bedruckenden Seite (Briefkopfseite) nach oben und mit der oberen Kante voran in das Mehrzweck-Papierfach. Zum Einlegen von Briefumschlägen die Kuverts mit der zu bedruckenden Seite nach oben und der rechten Kante (der Briefmarke am nächsten liegend) zum Gerät weisend in das Mehrzweck-Papierfach legen.
Seite 60 Verschieben Sie die Papierführungen, bis sie links und rechts am Papier anliegen. Falls die Papierführungen nicht korrekt anliegen, kann die Qualität der Ausdrucke beeinträchtigt werden. Geben Sie Format und Typ des eingelegten Papiers an. Einzelheiten zum Einstellen von Papierformat und -typ siehe „Einstellen von Papierformat und -typ,“ auf S.
Seite 61: Einstellen Von Papierformat Und -Typ
Einstellen von Papierformat und -typ Die Standardeinstellung ist <A4> und <NORMALPAPIER>. Wenn Sie andere Papierformate und/oder Papiertypen einlegen, verwenden Sie das folgende Verfahren zum Ändern der Einstellungen. Der Vorgang ist jeweils für die Kassette und das Mehrzweck-Papierfach gleich, außer dass in Schritt 3 und 6 entweder die Kassette oder das Mehrzweck-Papierfach gewählt wird.
Seite 62 Drücken Sie [ ] oder [ ], um <PAPIERFORMAT> zu wählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ], um das Papierformat zu wählen, und drücken Sie dann [OK]. Sie können zwischen den folgenden Papierformaten wählen: <A4>, <B5>, <A5>, <EXECUTIV>, <US COMMERCIAL 10>, <MONARCH>, <EUROPEAN DL>, <ISO-C5>, <OFICIO>, <B-OFI>, <M-OFI>, <FOLIE>, <G-LTR>, <G-LGL>, <FLSP>, <LTR>, <LGL>...
Seite 63 Drücken Sie [ ] oder [ ], um den Papiertyp zu wählen, und drücken Sie dann [OK]. Sie können zwischen den folgenden Papiertypen wählen: <NORMALPAPIER> oder <NORMALPAPIER N>* für Normalpapier (64 g/m bis 90 g/m <SCHWERES PAPIER> oder <SCHWERES PAPIER H>* für schweres Papier (Kassette: 105 g/m bis 128 , Mehrzweck-Papierfach: 105 g/m...
Seite 64: Kopieren
Kopieren Grundlegende Kopierfunktionen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3-2 Scan-Einstellungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3-4 Bildqualität ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-4 Dichte ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-5 Zoomfaktor ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-7 Sortieren von Kopien ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-10 2 auf 1 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-12 Beidseitiges Kopieren ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-14 Drucken einer Musterseite ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-16 Abbrechen von Kopieraufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-17 Prüfen und Löschen von Aufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3-19 Prüfen und Löschen von Kopieraufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3-19...
Seite 65: Grundlegende Kopierfunktionen
Grundlegende Kopierfunktionen Gehen Sie wie folgt vor, um eine Kopie zu erstellen. Dokument einlegen Eingabe des Kopiermodus Legen Sie das Dokument auf dem Drücken Sie [COPY] Vorlagenglas an oder in den ADF ein. Die KOPIE-Anzeige leuchtet nun, und das Gerät befindet sich im Kopier-Bereitschaftsmodus.
Seite 66: Kopienzahl Eingeben
Kopienzahl eingeben Kopiervorgang starten Geben Sie die Kopienanzahl (1 bis 99) Drücken Sie [Start]. über die numerischen Tasten ein. Beispiel 1 0 0 % T E X T / F O T O Bei Eingabe einer falschen Ziffer: Abbrechen eines Kopiervorgangs: ●...
Seite 67: Scan-Einstellungen
Scan-Einstellungen Vor Drücken der Taste [Start] zum Beginnen des Kopiervorgangs können Sie die Scan- Einstellungen an das Dokument anpassen. Diese Einstellungen werden bei aktivierter automatischer Rückstellfunktion bzw. durch Drücken von [Stopp/Rückstell] auf die Standardeinstellungen zurückgesetzt. Bildqualität Drücken Sie [COPY]. Drücken Sie [Bildqualität] wiederholt, um den Dokumenttyp zu wählen. <TEXT/FOTO>: Für Dokumente mit Text und Fotos.
Seite 68: Dichte
Dichte Sie können die Dichte entweder automatisch oder aber manuell auf einen geeigneten Wert einstellen. Automatische Einstellung ● Drücken Sie [COPY]. Drücken Sie wiederholt [Dichte], um <AUTOM. DICHTE> zu wählen, und drücken Sie dann [OK]. Als Bildqualität wird automatisch <TEXT> vorgegeben.
Seite 69: Manuelle Einstellung
Manuelle Einstellung ● Drücken Sie [COPY]. Drücken Sie wiederholt [Dichte], um den manuellen Modus zu wählen. Drücken Sie [ ] oder [ ], um die Kopierdichte einzustellen, und dann [OK]. Beispiel D I C H T E ]: Zum Aufhellen von Dokumenten ]: Zum Abdunkeln von zu hellen Dokumenten –...
Seite 70: Zoomfaktor
Zoomfaktor Zoom Voreinstellung ● Sie können Standartformat-Dokumente auf ein anderes Standardformat vergrößern oder verkleinern. Drücken Sie [COPY]. Drücken Sie [Vergrößern/Verkleinern].
Seite 71 Drücken Sie [ ] oder [ ], um die Kopierdichte einzustellen, und dann [OK]. – 200% MAX. – 141% A5 → A4 – 100% – 70% A4 → A5 – 50% MIN. Wenn <PAPIERGROESSE KOP> im Menü <KOPIEREINSTELLUNG> auf <INCH> oder <AB> eingestellt ist, werden die folgenden festen Zoomfaktoren angeboten: INCH: 50%, 64%, 78%, 100%, 129%, 200% AB: 50%, 70%, 81%, 86%, 100%, 115%, 122%, 141%, 200%...
Seite 72: Zoomfunktion
Zoomfunktion ● Sie können zum Vergrößern oder Verkleinern auch einen beliebigen Zoomfaktor in 1%- Schritten einstellen. Der Zoombereich erstreckt sich von 50% bis 200%. Drücken Sie [COPY]. Drücken Sie [Vergrößern/Verkleinern] zweimal. Geben Sie den gewünschten Zoomfaktor mit den numerischen Tasten ein und drücken Sie dann [OK].
Seite 73: Sortieren Von Kopien
Sortieren von Kopien Sie können Kopien automatisch in Sätzen nach Seitenreihenfolge sortieren. Sie können diese Funktion mit „Beidseitiges Kopieren“ (siehe S. 3-14) und „2 auf 1“ (siehe S. 3-12) kombinieren. Legen Sie das Dokument ein. Legen Sie die erste Seite auf das Vorlagenglas, falls Sie den automatischen Einzug (ADF) nicht verwenden.
Seite 74 Geben Sie die Kopienanzahl (1 bis 99) über die numerischen Tasten ein. Drücken Sie [Start]. Wenn die Dokumente über den ADF eingezogen werden, beginnt das Kopieren mit automatischem Sortieren. Legen Sie die nächste Seite des Dokuments auf das Vorlagenglas und drücken Sie [Start].
Seite 75: Auf 1
2 auf 1 Mit der Funktion 2 auf 1 werden zwei Dokumente automatisch verkleinert, damit sie auf eine Kopie mit dem gewählten Papierformat passen. Sie können diese Funktion mit „Sortieren von Kopien“ (siehe S. 3-10) und „Beidseitiges Kopieren“ (siehe S. 3-14) kombinieren.
Seite 76 Geben Sie die Kopienanzahl (1 bis 99) über die numerischen Tasten ein. Drücken Sie [Start]. Wenn Sie Dokumente über das Vorlagenglas einlesen, müssen Sie für jedes Dokument [Start] drücken. Nachdem der Scanvorgang abgeschlossen ist, drücken Sie [OK]. – Wenn Sie [OK] drücken, ohne das zweite Dokument zu scannen, wird nur die erste Vorlage auf die linke Seite des Blatts gedruckt.
Seite 77: Beidseitiges Kopieren
Beidseitiges Kopieren Mithilfe der Funktion „Beidseitiges Kopieren“ können Sie aus einseitigen Originalen beidseitig bedruckte Kopien erstellen. Sie können diese Funktion mit „Sortieren von Kopien“ (siehe S. 3-10) und „2 auf 1“ (siehe S. 3-12) kombinieren. Papiersorten für beidseitige Kopien müssen den folgenden Anforderungen entsprechen: –...
Seite 78 Drücken Sie [ ] oder [ ] , um <BUCHTYP> oder <KALENDERTYP> zu wählen, und drücken Sie dann [OK]. <BUCHTYP>: Die Vorder- und Rückseiten der Kopien haben die gleiche Ausrichtung von Ober- und Unterseite. <KALENDERTYP>: Die Vorder- und Rückseiten der Kopien weisen eine entgegengesetzte Ausrichtung von Oberseite/Unterseite auf.
Seite 79: Drucken Einer Musterseite
Drucken einer Musterseite Mit diesem Gerät können Sie eine Musterseite ausdrucken. Verwenden Sie diese Funktion, um zu prüfen, wie der Ausdruck unter den aktuellen Einstellungen erscheint. – Das Papierformat muss A4 oder LTR sein. – Der erforderliche Papiertyp ist Normalpapier (64 bis 80 g/m –...
Seite 80: Abbrechen Von Kopieraufträgen
Abbrechen von Kopieraufträgen Brechen Sie einen laufenden Auftrag wie folgt ab. Drücken Sie [Stopp/Rückstell]. Sobald die Meldung <STOPPTASTE BETÄTIGT> erscheint, [OK] drücken. Scannen mit dem automatischen Einzug (ADF): ● S T O P P T A S T E B E T Ä T I G T T A S T E "...
Seite 81 Scannen über das Vorlagenglas: ● S T O P P T A S T E B E T Ä T I G T Wenn die Meldung <ABBRECHEN?> erscheint, drücken Sie [ ] zur Auswahl von <JA>. A B B R E C H E N ? <...
Seite 82: Prüfen Und Löschen Von Aufträgen
Prüfen und Löschen von Aufträgen Mit der Systemmonitorfunktion können Sie den Status der aktuell verarbeiteten Aufträge überwachen. Prüfen und Löschen von Kopieraufträgen Drücken Sie wiederholt [Systemmonitor], um <KOPIERSTATUS> auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um die Auftragsliste durchzugehen, und prüfen Sie den Status der Kopieraufträge.
Seite 83 Drücken Sie [ ] oder [ ] , um den gewünschten Auftrag auszuwählen, und dann [OK]. Drücken Sie [ ] oder [ ] , um <ABBRECHEN> auszuwählen, und dann [OK]. Drücken Sie [ ] zur Auswahl von <JA>. Falls Sie den Auftrag nicht abbrechen wollen, drücken Sie [ ] zur Auswahl von <NEIN>.
Seite 84: Senden Von Dokumenten (Nur Mf4690Pl)
Senden von Dokumenten (Nur MF4690PL) Grundlegende Sendeverfahren ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-2 Scan-Einstellungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-4 Bildqualität (Fax) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4-4 Dichte ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4-6 Sendeeinstellungen (E-Mail/Dateiserver) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4-7 Speichern/Bearbeiten von Einträgen im Adressbuch ∙∙∙∙∙∙∙∙∙∙∙ 4-11 Speichern/Bearbeiten Zielwahltasten/Kurzwahlcodes ∙∙∙∙∙∙∙∙4-12 Speichern/Bearbeiten von Gruppenadressen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-29 Angeben von Empfängern ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4-40 Verwenden der Zielwahltasten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-40 Verwenden von Kurzwahlcodes ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-42 Verwenden von Gruppenadressen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-44...
Seite 85: Grundlegende Sendeverfahren
Grundlegende Sendeverfahren Gehen Sie folgendermaßen vor, um Dokumente per Fax und E-Mail zu versenden oder an einen Dateiserver zu schicken. Zu Netzwerkverbindung siehe „Geräteeinstellung für den Einsatz in einem Netzwerk“ im Handbuch für Starter. Hinsichtlich der weiteren Sendefunktionen siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL),“...
Seite 86: Ziel Angeben
Ziel angeben Dokument senden Geben Sie die Faxnummer bzw. E-Mail- Drücken Sie [Start]. Adresse über die numerischen Tasten ein. Wenn Sie die Dokumente auf das Vorlagenglas gelegt haben, drücken Sie [ ] oder [ ] zur Auswahl des Formats und drücken Sie Sie können Faxnummern bzw.
Seite 87: Scan-Einstellungen
Scan-Einstellungen Sie können die Bildqualität (Fax) und Dichte für das zu sendende Dokument einstellen. Je höher die eingestellte Bildqualität, um so detailreicher wird das gesendete Bild, wobei jedoch die Übertragung länger dauert. Wenn Sie eine E-Mail oder Dokumente an einen Dateiserver senden, können Sie je nach Typ des zu sendenden Dokuments optional das Dateiformat, das Versenden von mehreren Bildern als getrennte Dateien oder als eine einzige Datei, die Auflösung und den Originaltyp auswählen.
Seite 88 Drücken Sie wiederholt [Bildqualität], um die Auflösung zu wählen, und drücken Sie dann [OK]. <FEIN>: für Dokumente mit klein gedrucktem Text (die Auflösung ist zweimal so hoch wie bei <STANDARD>). (200 × 200 dpi) <FOTO>: für Dokumente mit Fotos (die Auflösung ist zweimal so hoch wie bei <STANDARD>). (200 × 200 dpi) <SUPERFEIN>: für Dokumente mit klein gedrucktem Text und Fotos (die Auflösung ist viermal so hoch wie bei <STANDARD>).
Seite 89: Dichte
Dichte Drücken Sie wiederholt [SEND/FAX], um die Sendemethode auszuwählen, und dann [OK]. Drücken Sie [Dichte]. Drücken Sie [ ] oder [ ] , um die Dichte einzustellen, und dann [OK]. Beispiel D I C H T E ]: Zum Aufhellen von Dokumenten. ]: Zum Abdunkeln von zu hellen Dokumenten.
Seite 90: Sendeeinstellungen (E-Mail/Dateiserver)
Sendeeinstellungen (E-Mail/Dateiserver) Sie können das Dateiformat, die Übertragung mehrerer Bilder in Form separater Dateien oder einer einzelnen Datei, die Auflösung und den Originaltyp optional vorgeben, nachdem Sie die E-Mail- bzw. Serveradresse angegeben haben. Legen Sie das Dokument ein. Legen Sie die erste Seite auf das Vorlagenglas, falls Sie den automatischen Einzug (ADF) nicht verwenden.
Seite 91 Drücken Sie wiederholt [OK], bis <DATEIFORMAT> angezeigt wird. Drücken Sie [ ] oder [ ] zur Auswahl des Dateiformats, und dann [OK]. E-Mail (S/W): <PDF>, <TIFF-FORMAT (S/W)> E-Mail (Farbe): <JPEG>, <PDF (COMPACT)> Dateiserver (S/W): <PDF>, <TIFF-FORMAT (S/W)> Dateiserver (Farbe): <JPEG>, <PDF (COMPACT)> Drücken Sie [ ] oder [ ] , um <EIN>...
Seite 92 Drücken Sie [ ] oder [ ] , um die Auflösung zu wählen, und dann [OK]. E-Mail (S/W): <200X200 dpi>, <300X300 dpi>, <400 x 400 dpi>, <600 x 600 dpi>, <150 x 150 dpi>, <200X100 dpi> E-Mail (Farbe): <200X200 dpi>, <300X300 dpi>, <100 x 100 dpi>, <150 x 150 dpi> Dateiserver (S/W): <200X200 dpi>, <300X300 dpi>, <400 x 400 dpi>, <600 x 600 dpi>, <150 x 150 dpi>, <200X100 dpi>...
Seite 93 Drücken Sie [ ] oder [ ] , um den Originaltyp zu wählen, und dann [OK]. <TEXT/FOTO>: Für Dokumente mit Text und Fotos. <TEXT>: Für Textdokumente. <FOTO>: Für Dokumente mit klein gedrucktem Text oder Fotos. Wenn Sie in Schritt 5 als Dateiformat <PDF (KOMPAKT)> gewählt haben, wird automatisch der Originaltyp <TEXT/FOTO>...
Seite 94: Speichern/Bearbeiten Von Einträgen Im Adressbuch
Speichern/Bearbeiten von Einträgen im Adressbuch Die Zieladressen bei diesem Gerät können Sie außer mit den numerischen Tasten auch anderweitig festlegen. Sie können Faxnummern, E-Mail Adressen und Dateiserver- Adressen im Adressbuch speichern. Sobald Sie die Zieladressen mithilfe dieser Funktionen gespeichert haben, können Sie diese durch einfaches Drücken einer Taste oder einer Kombination aus Tasten aufrufen: Verwenden der Zielwahltasten (S.
Seite 95: Speichern/Bearbeiten Zielwahltasten/Kurzwahlcodes
Speichern/Bearbeiten Zielwahltasten/ Kurzwahlcodes Speichern von Faxnummern ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZIELWAHL> oder <KURZWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl einer Zielwahltaste (01 bis 07) bzw.
Seite 96 Drücken Sie [ ] oder [ ] , um <FAX> zu wählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um <RUFNR. EINGABE> zu wählen, und drücken Sie dann [OK]. Geben Sie die zu speichernde Faxnummer (max. 120 Stellen einschließlich Leerstellen und Pausen) mit den numerischen Tasten ein und drücken Sie dann [OK].
Seite 97 Geben Sie den Namen des Empfängers (max. 16 Buchstaben einschließlich Leerstellen) mit den numerischen Tasten ein und drücken Sie dann [OK]. Falls Sie folgende optionale Einstellungen (<FERNGESPRÄCH>, <SENDEGESCHW.> und <ECM>) für die zu speichernde Faxnummer festlegen möchten, weiter mit dem nächsten Schritt. Falls keine optionalen Einstellungen erforderlich sind, weiter mit Schritt 18.
Seite 98 Drücken Sie [ ] oder [ ] , um <FERNGESPRÄCH> zu wählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um die geeignetste Übertragungsoption auszuwählen, und drücken Sie dann[OK]. <NATIONAL>: Normalerweise diese Option auswählen. <FERNRUF 1-3>: Wählen Sie eine dieser Optionen aus, wenn Sie einen internationalen Anruf tätigen wollen.
Seite 99 Drücken Sie [ ] oder [ ] , um <ECM> zu wählen, und drücken Sie dann [OK]. Wählen Sie mit [ ] oder [ ] die Einstellung <EIN> wenn System- und Leitungsfehler beim Senden an oder Empfangen von ECM-kompatiblen Geräte unterdrückt werden sollen, und drücken Sie dann [OK].
Seite 100: Speichern Von E-Mail Adressen
Speichern von E-Mail Adressen ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZIELWAHL> oder <KURZWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl einer Zielwahltaste (01 bis 07) bzw.
Seite 101 Drücken Sie [ ] oder [ ] zur Auswahl von <EMAIL>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <EMAIL-ADRESSE>, und drücken Sie dann [OK]. Geben Sie die zu speichernde Adresse (max. 120 Stellen) mit den numerischen Tasten ein und drücken Sie dann [OK].
Seite 102 Geben Sie den Namen des Empfängers (max. 16 Buchstaben einschließlich Leerstellen) mit den numerischen Tasten ein und drücken Sie dann [OK]. Beispiel N A M E C a n Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. 4-19...
Seite 103: Speichern Von Dateiserver-Adressen
Speichern von Dateiserver-Adressen ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZIELWAHL> oder <KURZWAHL>, und dann [OK]. 4-20...
Seite 104 Drücken Sie [ ] oder [ ] zur Auswahl einer Zielwahltaste (01 bis 07) bzw. Kurzwahlcodes (000 bis 191), die/den Sie mit der Adresse belegen möchten, und drücken Sie dann [OK]. Sie können zur Auswahl auch einfach die betreffende Zielwahltaste antippen bzw. [Kurzwahl] drücken und dann den betreffenden dreistelligen Code eingeben.
Seite 105 Drücken Sie [ ] oder [ ] zur Auswahl von <NAME>, und dann [OK]. Geben Sie den Namen der Gegenstelle (bis zu 16 Zeichen) mit den numerischen Tasten ein und drücken Sie [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <DATEIPFAD>, und drücken Sie dann [OK].
Seite 106 Geben Sie mit den numerischen Tasten den Login-Namen ein und drücken Sie [OK]. Sie können für den Login-Namen bis zu 24 Zeichen eingeben. Drücken Sie [ ] oder [ ] zur Auswahl von <PASSWORT>, und drücken Sie dann [OK]. Geben Sie mit den numerischen Tasten das Passwort ein und drücken Sie [OK]. Sie können bis zu 14 Zeichen eingeben.
Seite 107 Bearbeiten Zielwahltasten/ Kurzwahlcodes ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZIELWAHL> oder <KURZWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl einer Zielwahltaste (01 bis 07) bzw.
Seite 108 Drücken Sie [ ] oder [ ] zur Auswahl von <RUFNR. EINGABE> bzw. <EMAIL- ADRESSE>, und drücken Sie dann [OK]. Sie können bei der Bearbeitung der Dateiserver-Adresse <HOSTNAME>, <NAME>, <DATEIPFAD>, <LOGIN NAME> und <PASSWORT> bearbeiten. Gehen Sie mit [ ] zur falschen Stelle zurück, wenn Sie eine Faxnummer bearbeiten.
Seite 109 Drücken Sie wiederholt [ ] , um zum Zeichen zurückzugehen, das geändert werden soll, und drücken Sie dann [Löschen]. Zum Löschen des kompletten Eintrags halten Sie [Löschen] gedrückt. Geben Sie das neue Zeichen mit den numerischen Tasten ein, und drücken Sie dann [OK].
Seite 110: Löschen Zielwahltasten/ Kurzwahlcodes
Löschen Zielwahltasten/ Kurzwahlcodes ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <ZIELWAHL> oder <KURZWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl einer Zielwahltaste (01 bis 07) bzw.
Seite 111 Drücken Sie [ ] oder [ ] zur Auswahl von <RUFNR. EINGABE> , <EMAIL- ADRESSE> oder <HOSTNAME>, und drücken Sie dann [OK]. Halten Sie [Löschen] gedrückt, um den Eintrag komplett zu löschen, und drücken Sie dann [OK]. Beim Löschen der Faxnummer, E-Mail- oder Dateiserver-Adresse wird auch der gespeicherte Name automatisch gelöscht.
Seite 112: Speichern/Bearbeiten Von Gruppenadressen
Speichern/Bearbeiten von Gruppenadressen Die Empfänger müssen zuvor Zielwahltasten zugeordnet oder unter Kurzwahlcodes gespeichert werden. Speichern von Gruppenadressen ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <GRUPPENWAHL>, und dann [OK].
Seite 113 Drücken Sie [ ] oder [ ] zur Auswahl von <ADR./TELNR. AUSW.>, und dann [OK]. Wählen Sie alle Ziele (max. 198), die in der Gruppe gespeichert werden sollen, und drücken Sie dann [OK]. Zum Eingeben eines Empfängers, der einer Zielwahltaste zugeordnet ist, die betreffende Zielwahltaste drücken.
Seite 114 Geben Sie den Gruppennamen (max. 16 Buchstaben einschließlich Leerstellen) mit den numerischen Tasten ein und drücken Sie dann [OK]. Zum Speichern einer weiteren Gruppe wiederholen Sie den Vorgang ab Schritt 4. Beispiel N A M E C a n o n G r o u p Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren.
Seite 115: Hinzufügen Neuer Empfänger Zu Einer Gruppe
Hinzufügen neuer Empfänger zu einer Gruppe ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <GRUPPENWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] , um eine Gruppe zu wählen, die Sie bearbeiten wollen, und drücken Sie dann [OK].
Seite 116 Drücken Sie [ ] oder [ ] zur Auswahl von <ADR./TELNR. AUSW.>, und dann [OK]. Wählen Sie den Empfänger, den Sie zur Gruppe hinzufügen möchten, und drücken Sie dann [OK]. Einzelheiten zur Bestimmung eines Empfängers aus dem Adressbuch siehe „Speichern von Gruppenadressen,“...
Seite 117: Löschen Von Empfängern Aus Einer Gruppe
Löschen von Empfängern aus einer Gruppe ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <GRUPPENWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] , um eine Gruppe zu wählen, die Sie bearbeiten wollen, und drücken Sie dann [OK].
Seite 118 Drücken Sie [ ] oder [ ] , um den Empfänger auszuwählen, den Sie aus der Gruppe löschen möchten, und drücken Sie dann [Löschen]. Wiederholen Sie diesen Schritt, wenn Sie weitere Empfänger löschen möchten. Drücken Sie [OK]. Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. 4-35...
Seite 119: Ändern Des Gruppennamens
Ändern des Gruppennamens ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <GRUPPENWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] , um eine Gruppe zu wählen, die Sie bearbeiten wollen, und drücken Sie dann [OK].
Seite 120 Gehen Sie durch wiederholtes Drücken von [ ] bis zum falschen Zeichen zurück und drücken Sie dann [Löschen]. Halten Sie [Löschen] gedrückt, um den gesamten Namen zu löschen. Geben Sie das neue Zeichen mit den numerischen Tasten ein, und drücken Sie dann [OK].
Seite 121: Löschen Von Gruppenadressen
Löschen von Gruppenadressen ● Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <EINST. ADRESSBUCH>, und dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <GRUPPENWAHL>, und dann [OK]. Drücken Sie [ ] oder [ ] , um eine Gruppe zu wählen, die Sie löschen wollen, und drücken Sie dann [OK].
Seite 122 Drücken Sie [Löschen] wiederholt, bis alle Empfänger gelöscht sind, und drücken Sie dann [OK]. Beim Löschen aller Empfänger wird der gespeicherte Name automatisch mit gelöscht. Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. 4-39...
Seite 123: Angeben Von Empfängern
Angeben von Empfängern Gehen Sie wie folgt vor, um Dokumente an gespeicherte Empfänger zu senden. Um Dokumente an einen Dateiserver zu senden, können Sie die Dateiserver-Adressen nur mit Zielwahltasten, Kurzwahlcodes bzw. mit der [Adressbuch]-Taste festlegen. Verwenden der Zielwahltasten Sie können bis zu 7 Ziele mit den Zielwahltasten angeben. Zur Nutzung dieser Funktion müssen Sie zunächst Empfänger in den Zielwahltasten speichern.
Seite 124 Drücken Sie die betreffende Zielwahltaste (01 bis 07). Falls Sie versehentlich eine falsche Taste betätigen, drücken Sie [Löschen] und versuchen Sie es erneut. Falls Sie die Bildqualität oder Dichte einstellen wollen, siehe „Scan-Einstellungen,“ auf S. 4-4. Beispiel N R . = 0 1 2 3 X X X X X X [ 0 5 ] C A N O N U S A Drücken Sie [Start].
Seite 125: Verwenden Von Kurzwahlcodes
Verwenden von Kurzwahlcodes Sie können bis zu 192 Empfänger mittels Kurzwahlcodes angeben. Zur Nutzung dieser Funktion müssen Sie zunächst Empfänger unter Kurzwahlcodes speichern. (Siehe „Speichern/Bearbeiten von Einträgen im Adressbuch,“ auf S. 4-11.) Legen Sie das Dokument ein. Legen Sie die erste Seite auf das Vorlagenglas, falls Sie den automatischen Einzug (ADF) nicht verwenden.
Seite 126 Geben Sie den betreffenden dreistelligen Code (000 bis 191) mit den numerischen Tasten ein. Beispiel N R . = 0 1 2 3 X X X X X X [ * 0 0 1 ] C A N O N Bei Eingabe eines falschen Codes drücken Sie die Taste [Löschen] und wiederholen Sie den Vorgang ab Schritt 3.
Seite 127: Verwenden Von Gruppenadressen
Verwenden von Gruppenadressen Zur Nutzung dieser Funktion müssen Sie zunächst Empfänger in Gruppenadressen speichern. (Siehe „Speichern/Bearbeiten von Einträgen im Adressbuch,“ auf S. 4-11.) Legen Sie das Dokument ein. Legen Sie die erste Seite auf das Vorlagenglas, falls Sie den automatischen Einzug (ADF) nicht verwenden.
Seite 128 Drücken Sie die entsprechende Zielwahltaste, oder betätigen Sie [Kurzwahl] und geben Sie den dreistelligen Code ein, um die gespeicherte Empfängergruppe auszuwählen. Falls Sie versehentlich eine falsche Taste betätigen bzw. einen falschen Code eingeben, drücken Sie [Löschen] und wiederholen Sie den Vorgang ab Schritt 3. Falls Sie die Bildqualität oder Dichte einstellen wollen, siehe „Scan-Einstellungen,“...
Seite 129: Verwenden Der Adressbuch-Taste
Verwenden der Adressbuch-Taste Mittels [Adressbuch]-Suche können Sie gezielt nach einem Empfänger suchen, der im Gerät abgespeichert ist. Dies ist praktisch, wenn Sie nicht mehr wissen, welcher Zielwahltaste bzw. welchem Kurzwahlcode ein Empfänger zugeordnet ist. Zur Nutzung dieser Funktion müssen Sie zunächst Empfänger im Adressbuch speichern. (Siehe „Speichern/ Bearbeiten von Einträgen im Adressbuch,“...
Seite 130 Drücken Sie wiederholt [Adressbuch], um <SUCHE NACH NAMEN> oder <SUCHE N. ADR/TEL> auszuwählen, und drücken Sie dann [OK]. Falls kein Empfänger im Adressbuch gespeichert ist, wird <NICHT REGISTR.> angezeigt. <SUCHE NACH NAMEN>: Zum Heraussuchen eines Empfängers anhand seines Namens <SUCHE N. ADR/TEL>: Zum Heraussuchen eines Empfängers anhand seiner Adresse oder Faxnummer 4-47...
Seite 131 Geben Sie den ersten Buchstaben des Empfängernamens oder den ersten Teil der Faxnummer/Adresse mit den numerischen Tasten ein. Suchen Sie beispielsweise nach einem Namen, der mit dem Buchstaben „C“ beginnt, so drücken Sie Taste [2] (ABC). Falls Einträge gespeichert sind, werden diejenigen aufgelistet, die mit dem von Ihnen eingegebenen Buchstaben beginnen.
Seite 132 Wenn der Name des Empfängers angezeigt wird, bestätigen Sie mit [OK]. Falls Sie die Bildqualität oder Dichte einstellen wollen, siehe „Scan-Einstellungen,“ auf S. 4-4. Drücken Sie [Start]. Wenn Sie die Dokumente auf das Vorlagenglas gelegt haben, drücken Sie [ ] oder [ ] zur Auswahl des Formats und drücken Sie dann [Start] für jedes Dokument.
Seite 133: Manuelles Senden (Fax)
Manuelles Senden (Fax) Senden Sie Dokumente manuell, wenn Sie vor der Übertragung mit dem Empfänger sprechen wollen oder das Gerät der Gegenstelle Dokumente nicht automatisch empfängt. – Manuell zu sendende Dokumente können nicht auf dem Vorlagenglas angelegt werden. – Beim manuellen Senden können keine Gruppen gewählt werden. Schließen Sie den optionalen Hörer oder ein externes Telefon an das Gerät an, falls Sie vor dem Senden des Dokuments mit dem Empfänger sprechen möchten.
Seite 134 Drücken Sie [Hörer] oder heben Sie den optionalen Hörer bzw. den Hörer des externen Telefons ab. Wählen Sie die Fax-/Telefonnummer des Empfängers. Warten Sie vor der Eingabe der Faxnummer, bis der Wählton zu hören ist. Wenn Sie mit der Nummerneingabe beginnen, bevor der Wählton erklingt, wird die Verbindung unter Umständen nicht oder falsch aufgebaut.
Seite 135 Sprechen Sie durch den Hörer mit dem Empfänger. Falls Sie in Schritt 4 [Hörer] gedrückt hatten, nehmen Sie den Hörer ab, sobald Sie die Stimme des Empfängers hören. Sollten Sie statt der Stimme des Empfängers einen hohen Signalton hören, gehen Sie bitte zu Schritt 8 über.
Seite 136: Abbrechen Von Sendeaufträgen
Abbrechen von Sendeaufträgen Brechen Sie einen laufenden Auftrag wie folgt ab. Drücken Sie [Stopp/Rückstell]. Sobald die Meldung <STOPPTASTE BETÄTIGT> erscheint, [OK] drücken. Scannen mit dem automatischen Einzug (ADF): ● S T O P P T A S T E B E T Ä T I G T T A S T E "...
Seite 137 Scannen über das Vorlagenglas: ● S T O P P T A S T E B E T Ä T I G T Wenn die Meldung <ABBRECHEN?> erscheint, drücken Sie [ ] zur Auswahl von <JA>. A B B R E C H E N ? <...
Seite 138: Prüfen Und Löschen Von Aufträgen
Prüfen und Löschen von Aufträgen Die Systemmonitorfunktion ermöglicht es Ihnen, den Status der aktuellen Sendeaufträge zu überwachen. Prüfen der Übertragungsergebnisse Drücken Sie wiederholt [Systemmonitor], um <PROT. SEN./EMPF.> auszuwählen, und drücken Sie dann [OK]. Wenn Sie unter <SYSTEMEINSTELL.> die Option <LOG PRÜFEN> auf <AUS> stellen, erscheint das Übertragungs-/Empfangsergebnis nicht im LCD-Display.
Seite 139: Prüfen Und Löschen/Senden Gespeicherte Dokumente
Prüfen und Löschen/Senden Gespeicherte Dokumente Drücken Sie wiederholt [Systemmonitor], um <SE/EM-STATUS> auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um die Auftragsliste durchzugehen. Wenn Sie den Auftrag löschen wollen, gehen Sie zu Schritt 3. Andernfalls drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren.
Seite 140 Empfangen von Dokumenten (Nur MF4690PL) Grundlegende Empfangsverfahren ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5-2 Empfangene Faxdokumente weiterleiten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5-4 Weiterleiten von gespeicherten Dokumenten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5-4 Weiterleiten von Dokumenten mit Weiterleitungsfehlern∙∙∙∙ 5-6 Drucken oder Löschen von Dokumenten mit Weiterleitungsfehlern ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5-8 Abbrechen von Empfangsaufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5-10 Prüfen und Löschen von Aufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5-11 Prüfen der Empfangsergebnisse ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5-11 Prüfen und Löschen Empfangen Gespeicherte Dokumente∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5-13...
Seite 141: Grundlegende Empfangsverfahren
Grundlegende Empfangsverfahren Gehen Sie wie folgt vor, um das Gerät auf Dokumentenempfang einzustellen. Hinsichtlich der weiteren Empfangsfunktionen siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL),“ im Referenzhandbuch. Das Einstellungsmenü Den Empfangsmodus aufrufen aufrufen Drücken Sie [Zusatzfunktionen]. Wählen Sie <TX/RX-EINSTELL.> mit ] oder [ ], und drücken Sie dann [OK].
Seite 142: Das Einstellungsmenü Verlassen
Den Empfangsmodus Das Einstellungsmenü wählen verlassen Wählen Sie mit [ ] oder [ ] den Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. Empfangsmodus und drücken Sie dann [OK]. < NUR FAX>: Bei Anrufen wird auf Faxempfang geschaltet. < FAX/TEL>: Das Gerät schaltet automatisch zwischen Faxempfang und Telefonanrufen um, wenn ein externes Drücken Sie [Stopp/Rückstell], um ●...
Seite 143: Empfangene Faxdokumente Weiterleiten
Empfangene Faxdokumente weiterleiten Sie können das Gerät so einstellen, dass empfangene Dokumente zu anderen Geräten bzw. Dateiservern weitergeleitet werden. Falls das empfangene Dokument den Weiterleitungsbedingungen entspricht, wird es an die festgelegte Stelle weitergeleitet. Mit Remote UI können Weiterleitungseinstellungen festgelegt werden. Anweisungen zu Weiterleitungseinstellungen und zum Ein-/Ausschalten des Weiterleitungsmodus siehe Kapitel 7, „Remote UI“, im Referenzhandbuch.
Seite 144 Drücken Sie [ ] oder [ ] zur Auswahl von <WEITERLEITEN>, und drücken Sie dann [OK]. Geben Sie das Ziel an und drücken Sie dann [OK]. Das Gerät sendet das ausgewählte Dokument. Sie können nur einen Empfänger angeben, der einer Zielwahltaste zugeordnet oder unter einem Kurzwahlcode gespeichert ist.
Seite 145: Weiterleiten Von Dokumenten Mit Weiterleitungsfehlern
Weiterleiten von Dokumenten mit Weiterleitungsfehlern Drücken Sie wiederholt [Systemmonitor], um <FEHLERSTATUS WEITERL> auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um das gewünschte Dokument auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <WEITERLEITEN>, und drücken Sie dann [OK].
Seite 146 Geben Sie das Ziel an und drücken Sie dann [OK]. Das Gerät sendet das ausgewählte Dokument. – Sie können nur einen Empfänger angeben, der einer Zielwahltaste zugeordnet oder unter einem Kurzwahlcode gespeichert ist. – Wenn die Weiterleitung erfolgreich ist, wird das Dokument aus dem Speicher gelöscht.
Seite 147: Drucken Oder Löschen Von Dokumenten Mit Weiterleitungsfehlern
Drucken oder Löschen von Dokumenten mit Weiterleitungsfehlern Drücken Sie wiederholt [Systemmonitor], um <FEHLERSTATUS WEITERL> auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um das gewünschte Dokument auszuwählen, und drücken Sie dann [OK].
Seite 148 Drücken Sie [ ] oder [ ] , um <DRUCK> oder <ABBRECHEN> auszuwählen, und drücken Sie dann [OK]. Falls in <SYSTEMEINSTELL.> unter <KOMMUNIKATION> <SPEICHEREMPFANG> auf <EIN> gestellt ist, kann das Dokument nicht gedruckt werden. Drücken Sie [ ] zur Auswahl von <JA>. Falls Sie den Auftrag nicht drucken oder löschen wollen, drücken Sie [ ] , um <NEIN>...
Seite 149: Abbrechen Von Empfangsaufträgen
Abbrechen von Empfangsaufträgen Brechen Sie einen laufenden Auftrag wie folgt ab. Drücken Sie [Stopp/Rückstell]. Wenn die Meldung <ABBRECHEN?> erscheint, [ ] drücken und <JA> auswählen. A B B R E C H E N ? < N E I N >...
Seite 150: Prüfen Und Löschen Von Aufträgen
Prüfen und Löschen von Aufträgen Die Systemmonitorfunktion ermöglicht es Ihnen, den Status der aktuellen Empfangsaufträge zu überwachen. Prüfen der Empfangsergebnisse Drücken Sie wiederholt [Systemmonitor], um <PROT. SEN./EMPF.> auszuwählen, und drücken Sie dann [OK]. Wenn Sie unter <SYSTEMEINSTELL.> die Option <LOG PRÜFEN> auf <AUS> stellen, erscheint das Empfangsergebnis nicht im LCD-Display.
Seite 151 Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. 5-12...
Seite 152: Prüfen Und Löschen Empfangen Gespeicherte Dokumente
Prüfen und Löschen Empfangen Gespeicherte Dokumente Drücken Sie wiederholt [Systemmonitor], um <SE/EM-STATUS> auszuwählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] , um die Auftragsliste durchzugehen. Wenn Sie den Auftrag löschen wollen, gehen Sie zu Schritt 3. Andernfalls drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren.
Seite 153 Drücken Sie [ ] zur Auswahl von <JA>. Falls Sie den Auftrag nicht abbrechen wollen, drücken Sie [ ] zur Auswahl von <NEIN>. Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. 5-14...
Seite 154: Drucken
Drucken Drucken von Dokumenten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6-2 Prüfen und Löschen von Aufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6-4 Prüfen und Löschen Druckaufträge ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6-4...
Seite 155: Drucken Von Dokumenten
Druckbefehl geben Drucker wählen Klicken Sie bei geöffnetem Dokument Wählen Sie das Druckersymbol für einer Anwendung auf [Datei] > das Gerät ([Canon MF4600 Serie UFRII [Drucken]. LT], [Canon MF4600 Serie PCL5e], [Canon MF4600 Serie PCL6]) und klicken Sie dann auf [Einstellungen] bzw.
Seite 156: Voreinstellungen Anpassen
Klicken Sie auf [Drucken] bzw. [OK]. Einstellungen auf [OK]. Die Druckgeschwindigkeit kann beim Senden von E-Mails langsamer sein. Falls Sie das Gerät [Canon MF4600 Series PCL5e] verwenden und ein personalisiertes Papierformat im Druckertreiber bzw. der Anwendung festgelegt haben, müssen Sie das Gerät wie folgt einstellen: Drücken Sie [Zusatzfunktionen] →...
Seite 157: Prüfen Und Löschen Von Aufträgen
Prüfen und Löschen von Aufträgen Mit der Systemmonitorfunktion können Sie den Status der aktuellen Druckaufträge überwachen. Stellen Sie sicher, dass die Verarbeitungs-/Datenanzeige aktiviert ist. Wenn die Verarbeitungs-/Datenanzeige ausgeschaltet ist, werden alle Druckaufträge aus dem Speicher gelöscht. Prüfen und Löschen Druckaufträge Drücken Sie wiederholt [Systemmonitor], um <DRUCKSTATUS>...
Seite 158 Drücken Sie [ ] oder [ ] , um den gewünschten Auftrag auszuwählen, und dann [OK]. Drücken Sie [ ] oder [ ] , um <ABBRECHEN> auszuwählen, und dann [OK]. Drücken Sie [ ] zur Auswahl von <JA>. Falls Sie den Auftrag nicht abbrechen wollen, drücken Sie [ ] zur Auswahl von <NEIN>.
Seite 159: Scannen
Scannen Scannen in einen PC ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7-2 Scannen in einen USB-Speicher (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7-4 Scannen in einen USB-Speicher ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 7-5 Scan-Einstellungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 7-8 Abbrechen von Scan-Aufträgen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 7-14 Abbrechen von Scan-Aufträgen an einen PC ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7-14 Abbrechen von Scan-Aufträgen an ein USB-Speichermedium (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7-15...
Seite 160: Scannen In Einen Pc
Scannen in einen PC Gehen Sie wie folgt vor, um ein Dokument in Ihren PC zu scannen. Vergewissern Sie sich, dass der Scannertreiber installiert ist. Zur Prüfung, ob der Treiber installiert ist, unter „Installieren/Deinstallieren der Software“ im Handbuch für Starter nachschlagen. Einzelheiten zur Einstellung des Scannertreibers siehe Scannertreiber-Handbuch (auf der Software-CD).
Seite 161: Scannen Starten
Einstellung der Scannen starten Scanfunktion Öffnen Sie die die MF Toolbox und Drücken Sie [Start]. ziehen Sie dann das Symbol über die Schaltfläche, die Sie löschen wollen. Das Symbol wird über der gewählten Schaltfläche eingeblendet. Falls Sie den Scanauftrag abbrechen ●...
Seite 162: Scannen In Einen Usb-Speicher
Scannen in einen USB-Speicher (Nur MF4690PL) Gehen Sie wie folgt vor, um ein Dokument in Ihren USB-Speicher zu scannen. – Schließen Sie an den USB-Speicheranschluss ausschließlich USB-Speichermedien an. – Unterstützte Datei-Systeme des USB-Speichers sind FAT16 und FAT32. – Unterstützte Maximalkapazitäten eines USB-Speichers sind wie folgt: FAT32: 8GB FAT16: 2GB –...
Seite 163 Scannen in einen USB-Speicher Schließen Sie ein USB-Speichermedium an den USB-Speicherport an. Den USB-Speicher gerade in den USB-Anschluss einführen. Wird der USB-Speicher schräg in das Gerät gesteckt oder ein USB-Speicher verwendet, der nicht den USB-Spezifikationen entspricht, kann der USB- Anschluss beschädigt werden. Legen Sie das Dokument ein.
Seite 164 Drücken Sie [Start]. Falls Sie optionale Einstellungen vornehmen wollen, drücken Sie [OK] anstelle von [Start]. (Siehe „Optionale Einstellungen,“ auf S. 7-10.) Wenn Sie die Dokumente auf das Vorlagenglas gelegt haben, drücken Sie [ ] oder [ ] zur Auswahl des Formats und drücken Sie dann [Start]. Sie können den USB-Speicher entfernen, sobald die Meldung <USB-SPEICHERUNG ABG./USB-SP.
Seite 165 – Das Standard-Dateiformat ist <PDF>. – Falls Sie mehrseitige Dokumente scannen wollen, müssen Sie die Dokumente über den ADF scannen. – Die gescannten Bilder werden mit Seriennummer ab 0001_0001 gespeichert. – Sie können die Dokumentbezeichnung und einen Meldungstext festlegen. Anweisungen finden Sie in Kapitel 4, „Senden und Empfangen (Nur MF4690PL)“, im Referenzhandbuch.
Seite 166: Scan-Einstellungen
Scan-Einstellungen Sie können je nach Typ des zu scannenden Dokuments die Scandichte einstellen und optional das Dateiformat, das Versenden von mehreren Bildern als getrennte Dateien oder als eine einzige Datei, die Auflösung und den Originaltyp festlegen. Dichte ● Schließen Sie ein USB-Speichermedium an den USB-Speicherport an. Legen Sie das Dokument ein.
Seite 167 Drücken Sie [Dichte]. Drücken Sie [ ] oder [ ] , um die Dichte einzustellen, und dann [OK]. ]: Zum Aufhellen von Dokumenten. ]: Zum Abdunkeln von zu hellen Dokumenten. Drücken Sie [Start]. Wenn Sie die Dokumente auf das Vorlagenglas gelegt haben, drücken Sie [ ] oder [ ] zur Auswahl des Formats und drücken Sie dann [OK] oder [Start].
Seite 168: Optionale Einstellungen
Optionale Einstellungen ● Schließen Sie ein USB-Speichermedium an den USB-Speicherport an. Legen Sie das Dokument ein. Drücken Sie wiederholt [SEND/FAX], um <USB-SPEICHER:S/W> oder <USB- SPEICHER:FARBE> auszuwählen, und drücken Sie dann [OK]. 7-10...
Seite 169 Drücken Sie [OK] zur Auswahl der optionalen Einstellungen. Drücken Sie [ ] oder [ ] zur Auswahl des Dateiformats, und dann [OK]. USB-Speicher (S/W): <TIFF-FORMAT (S/W)>, <PDF> USB-Speicher (Farbe): <PDF (KOMPAKT)>, <JPEG> Drücken Sie [ ] oder [ ] , um <EIN> oder <AUS> für <AUF SEITEN AUFT.> zu wählen, und dann [OK].
Seite 170 Drücken Sie [ ] oder [ ] , um die Auflösung zu wählen, und dann [OK]. USB-Speicher (S/W): <200X200 dpi>, <300X300 dpi>, <400 x 400 dpi>, <600 x 600 dpi>, <150 x 150 dpi>, <200X100 dpi> USB-Speicher (Farbe): <200X200 dpi>, <300X300 dpi>, <100 x 100 dpi>, <150 x 150 dpi> Wenn in Schritt 5 <PDF (KOMPAKT)>...
Seite 171 Drücken Sie [ ] oder [ ] , um den Originaltyp zu wählen, und dann [OK]. <TEXT/FOTO>: Für Dokumente mit Text und Fotos. <TEXT>: Für Textdokumente. <FOTO>: Für Dokumente mit klein gedrucktem Text oder Fotos. Wenn Sie in Schritt 5 <PDF (KOMPAKT)> als Dateiformat gewählt haben, steht diese Einstellung nicht zur Verfügung.
Seite 172: Abbrechen Von Scan-Aufträgen
Abbrechen von Scan-Aufträgen Brechen Sie einen laufenden Auftrag wie folgt ab. Abbrechen von Scan-Aufträgen an einen PC Drücken Sie [Stopp/Rückstell]. Sobald die Meldung <STOPPTASTE BETÄTIGT> erscheint, [OK] drücken. S T O P P T A S T E B E T Ä T I G T T A S T E "...
Seite 173: Abbrechen Von Scan-Aufträgen An Ein Usb-Speichermedium (Nur Mf4690Pl)
Abbrechen von Scan-Aufträgen an ein USB-Speichermedium (Nur MF4690PL) Drücken Sie [Stopp/Rückstell]. Sobald die Meldung <STOPPTASTE BETÄTIGT> erscheint, [OK] drücken. Scannen mit dem automatischen Einzug (ADF): ● S T O P P T A S T E B E T Ä T I G T T A S T E "...
Seite 174: Pc-Fax (Nur Mf4690Pl)
PC-Fax (Nur MF4690PL) PC-Fax ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8-2...
Seite 175: Pc-Fax
Die Druck- bzw. Parameteranzeige kann von der Anwendung und/oder dem Betriebsystem abhängen. Druckbefehl geben Faxfunktion wählen Klicken Sie bei geöffnetem Dokument Wählen Sie das Faxsymbol ([Canon einer Anwendung auf [Datei] > MF4600 Series (FAX)]) und klicken Sie [Drucken]. dann auf [Drucken] oder [OK].
Seite 176 Ziel angeben Dokument senden Geben Sie unter [Einstellungen für Klicken Sie im Fenster mit den Fax- das Senden] den Namen und die Sendeeinstellungen auf [OK]. Faxnummer an. Klicken Sie dann auf [Zu Empfängerliste hinzufügen]. Sie wollen ein Fax mit Deckblatt Falls Sie den Faxauftrag abbrechen ●...
Seite 177: Remote Ui
Remote UI Remote UI ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9-2...
Seite 178 Remote UI Gehen Sie zur Geräteverwaltung über Remote UI folgendermaßen vor. Einzelheiten siehe Kapitel 7, „Remote UI“, im Referenzhandbuch. Vorbereitung des Starten Netzwerks Richten Sie das Gerät zur Verwendung Starten Sie den Webbrowser, geben in einem Netzwerk ein, verbinden Sie Sie die IP-Adresse des Geräts ein und dann das Gerät und den PC mit Ihrem drücken Sie dann die [Eingabetaste]...
Seite 179: Bedienung Des Geräts
Anmelden Bedienung des Geräts Wählen Sie den Benutzermodus und Nun können Sie das Gerät in einem klicken Sie auf [OK]. Webbrowser verwalten. Einzelheiten siehe Kapitel 7, „Remote UI“, im Referenzhandbuch.
Seite 180: Wartung
Wartung Reinigen des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-2 Gehäuse ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10-2 Geräteinneres ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10-3 Fixierwalze ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10-6 Scanbereich ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10-7 Auswechseln der Tonerpatrone ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-10 Umverteilen des Toners ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-10 Auswechseln der Tonerpatrone ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-13 Transport des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-16...
Seite 181: Reinigen Des Geräts
Reinigen des Geräts Beachten Sie vor dem Reinigen des Gehäuse Geräts folgende Punkte: – Vergewissern Sie sich, dass im Gerät Schalten Sie den Hauptschalter aus keine Dokumente gespeichert und ziehen Sie den Netzstecker. sind. Schalten Sie es dann mit dem Hauptschalter aus und ziehen Sie den Netzstecker.
Seite 182: Geräteinneres
Geräteinneres Öffnen Sie die Druckerabdeckung Reinigen Sie regelmäßig den Druckbereich (B) mit der Taste über der des Geräts, um zu verhindern, dass Aussparung (A). sich Tonerrückstände und Papierstaub ansammeln. Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Heben Sie die Scaneinheit an, bis sie einrastet (A).
Seite 183 Halten Sie die Tonerpatrone am – Die Tonerpatrone in ihre Schutzhülle Griff. geben oder sie in ein dickes Tuch Der Pfeil (A) auf der Tonerpatrone sollte nach einwickeln, um sie vor Lichteinfall zu unten zum Gerät hin zeigen. schützen. – Niemals die Belichtungsklappe an der Tonerpatrone öffnen.
Seite 184 Drücken Sie die Tonerpatrone Absenken der Scaneinheit. hinein, um sicherzustellen, dass sie korrekt im Gerät sitzt. Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. Schließen Sie die Schließen Sie das Netzkabel Druckerabdeckung mit der Lasche. wieder an und schalten Sie den Hauptschalter ein.
Seite 185: Fixierwalze
Fixierwalze Einen unbedruckten A4 Wenn schwarze Streifen auf den Papierbogen in das Mehrzweck- Kopien erscheinen, ist möglicherweise Papierfach einlegen. die Fixierwalze in der Haupteinheit verschmutzt. In diesem Fall die Fixierwalze auf die unten beschriebene Weise reinigen. Die Walze sollte auch bei jedem Austausch der Tonerpatrone gereinigt werden.
Seite 186: Scanbereich
Scanbereich Wischen Sie das Vorlagenglas und Halten Sie den Scanbereich sauber, die Unterseite des ADF mit einem um Verschmutzen von Kopien bzw. Tuch ab, das Sie vorher mit Wasser Faxmitteilungen zu vermeiden. angefeuchtet haben. Wischen Sie dann den Bereich mit einem Vorlagenglas ●...
Seite 187 ● Reinigen Sie die Walzen (A) im ADF Wenn Ihre Dokumente schwarze Streifen mit einem Tuch, das mit Wasser haben oder schmutzig aussehen, nachdem angefeuchtet wurde. Wischen Sie sie über den ADF zugeführt haben, Sie dann den Bereich mit einem kann das von mit Bleistift beschriebenen weichen, trockenen Tuch ab.
Seite 188 Den ADF öffnen. Den ADF schließen. Wischen Sie den ADF-Scanbereich Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. (links neben dem Vorlagenglas) mit einem Tuch ab, das Sie vorher Schließen Sie das Netzkabel mit Wasser angefeuchtet haben. wieder an und schalten Sie den Wischen Sie dann den Bereich mit Hauptschalter ein.
Seite 189: Auswechseln Der Tonerpatrone
Auswechseln der Tonerpatrone Umverteilen des Toners Wenn auf dem LCD-Display < WENIG TONER/NEUEN TONER VORBER.> erscheint, druckt das Gerät nicht mehr Heben Sie die Scaneinheit an, bis und speichert alle Dokumente im sie einrastet (A). (Es ist ein Klicken Speicher, wenn es Daten empfängt. In zu hören.) diesem Fall die Tonerpatrone hin und her schwenken, um den Toner umzuverteilen.
Seite 190 Entfernen Sie die Tonerpatrone. Halten Sie die Tonerpatrone am Griff. Der Pfeil (A) auf der Tonerpatrone sollte nach unten zum Gerät hin zeigen. Schwenken Sie die Tonerpatrone fünf oder sechs Mal hin und her, Niemals die Belichtungsklappe an der um den Toner darin gleichmäßig Tonerpatrone öffnen.
Seite 191 Setzen Sie die Tonerpatrone so Schließen Sie die ein, dass der Überstand auf der Druckerabdeckung mit der Lasche. rechten Seite der Tonerpatrone (A) in der Führung (B) auf der rechten Seite des Geräts sitzt und schieben Sie die Tonerpatrone parallel zur Führung nach unten.
Seite 192: Auswechseln Der Tonerpatrone
Auswechseln der Tonerpatrone Entfernen Sie die Tonerpatrone. Heben Sie die Scaneinheit an, bis sie einrastet (A). (Es ist ein Klicken zu hören.) Nehmen Sie die neue Tonerpatrone aus ihrer Schutzhülle. Öffnen Sie die Druckerabdeckung (B) mit der Taste über der Aussparung (A).
Seite 193 Schwenken Sie die Tonerpatrone Halten Sie die Tonerpatrone am fünf oder sechs Mal hin und her, Griff. um den Toner darin gleichmäßig Der Pfeil (A) auf der Tonerpatrone sollte nach unten zum Gerät hin zeigen. zu verteilen. Niemals die Belichtungsklappe an der Halten Sie die Tonerpatrone mit Tonerpatrone öffnen.
Seite 194 Setzen Sie die Tonerpatrone so Schließen Sie die ein, dass der Überstand auf der Druckerabdeckung mit der Lasche. rechten Seite der Tonerpatrone (A) in der Führung (B) auf der rechten Seite des Geräts sitzt und schieben Sie die Tonerpatrone parallel zur Führung nach unten.
Seite 195: Transport Des Geräts
Transport des Geräts Beachten Sie bitte folgende Heben Sie die Scaneinheit an, bis Vorsichtsmaßregeln beim Transport über sie einrastet (A). (Es ist ein Klicken große Strecken, um Schäden am Gerät zu zu hören.) vermeiden. Schalten Sie das Gerät über den Hauptschalter aus.
Seite 196 Öffnen Sie die Druckerabdeckung – Die Tonerpatrone in ihre Schutzhülle (B) mit der Taste über der geben oder sie in ein dickes Tuch Aussparung (A). einwickeln, um sie vor Lichteinfall zu schützen. – Niemals die Belichtungsklappe an der Tonerpatrone öffnen. Durch direkten Lichteinfall auf die Trommeloberfläche drohen Schäden an der Trommel und eine Beeinträchtigung der Druckqualität.
Seite 197 Absenken der Scaneinheit. Öffnen Sie die Frontblende der Kassette. Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. Nehmen Sie das Papier aus der Kassette. Entfernen Sie die Staubabdeckung von der Kassette. 10-18...
Seite 198 Heben Sie die Kassette am Vergewissern Sie sich, dass alle vorderen Ende an und ziehen Sie Abdeckungen geschlossen sind. sie nach vorn heraus. Fassen Sie das Gerät an den dafür vorgesehenen Griffpunkten auf beiden Seiten des Geräts wie unten gezeigt und heben Sie es vorsichtig an.
Seite 199: Störungsbeseitigung
Störungsbeseitigung Beseitigen von Papierstaus ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-2 Dokumentenstau ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11-3 Papierstaus ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11-4 Display-Meldungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-12 Fehlercodes (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-22 Bei Anzeige von <RICHTIGES PAP. EINL.> ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-29 Erneut Papier einlegen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-29 Papierformateinstellungen ändern ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-30 Bei Stromausfall ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-32 Wenn Sie das Problem nicht lösen können ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-33...
Seite 200: Beseitigen Von Papierstaus
Papier aus dem Gerät Entfernen Sie verklemmte Dokumente bzw. Papierbögen nicht mit Gewalt aus dem Gerät. entfernen, und dann gegebenenfalls Kontaktieren Sie im Bedarfsfall Ihren örtlichen Canon- aus der Kassette oder dem Mehrzweck- Fachhändler oder die Canon-Hotline. Papierfach. Überprüfen Sie folgende Punkte, falls häufig Papierstaus...
Seite 201: Dokumentenstau
Dokumentenstau Fassen Sie das gestaute Dokument Wenn <DOKUMENT PRÜFEN>, <PAPIERSTAU an beiden Seiten und ziehen Sie es ZUFUHR/ZUFUHR PRÜFEN> oder vorsichtig heraus. <DOKUMENT ZU LANG> auf dem LCD- Display erscheint, das gestaute Dokument aus dem ADF entfernen. Öffnen Sie die ADF-Abdeckung. Schließen Sie die ADF-Abdeckung.
Seite 202: Papierstaus
Papierstaus Öffnen Sie den ADF und fassen Sie Wird < PAPIERSTAU/BEREICH Z ÖFFNEN dann das gestaute Dokument an ANH> auf dem LCD-Display eingeblendet, beiden Seiten, um es vorsichtig das gestaute Papier zuerst aus dem herauszuziehen. Geräteinneren entfernen, und dann gegebenenfalls aus der Kassette oder dem Mehrzweck-Papierfach.
Seite 203 Entnehmen Sie die Tonerpatrone aus dem Gerät. – Berühren Sie dabei nicht die Fixiereinheit (A), denn sie wird während des Betriebs sehr heiß. – Die Übertragungsrolle (B) nicht berühren, da dies zu Schäden am Gerät führen kann. – Nehmen Sie ggf. Ihre Armbanduhr und Armbänder oder Fingerringe ab, bevor Fassen Sie das gestaute Papier an Sie in das Gerät greifen.
Seite 204 Das verklemmte Papier vorsichtig Halten Sie die Tonerpatrone am zwischen Fixiereinheit (A) Griff. und Übertragungsrolle (B) Der Pfeil (A) auf der Tonerpatrone sollte nach unten zum Gerät hin zeigen. herausziehen, bis die Vorderkante zum Vorschein kommt. Niemals die Belichtungsklappe an der Tonerpatrone öffnen.
Seite 205 Setzen Sie die Tonerpatrone so Schließen Sie die ein, dass der Überstand auf der Druckerabdeckung mit der Lasche. rechten Seite der Tonerpatrone (A) in der Führung (B) auf der rechten Seite des Geräts sitzt und schieben Sie die Tonerpatrone parallel zur Führung nach unten.
Seite 206 Entfernen Sie die Staubabdeckung Nehmen Sie das Papier aus der von der Kassette. Kassette. Öffnen Sie die Frontblende der Fassen Sie das eingeklemmte Kassette. Papier an beiden Rändern und ziehen Sie es in Pfeilrichtung heraus. – Bei Papierzuführung aus der Kassette: 11-8...
Seite 207 – Bei Papierzuführung aus dem Mehrzweck- Schließen Sie die Frontblende der Papierfach: Kassette. Legen Sie das Papier in die Kassette ein. Bringen Sie die Staubabdeckung an der Kassette an. 11-9...
Seite 208 Öffnen Sie die hintere Abdeckung. Fassen Sie das gestaute Papier an beiden Seiten und ziehen Sie es Dieser Vorgang ist nur erforderlich, wenn <HINTERE ABD. ÖFFNEN> auf dem LCD- vorsichtig nach oben heraus. Display erscheint. Dieser Vorgang ist nur erforderlich, wenn <HINTERE ABD.
Seite 209 Schließen Sie die hintere Abdeckung. Dieser Vorgang ist nur erforderlich, wenn <HINTERE ABD. ÖFFNEN> auf dem LCD- Display erscheint. Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. Zum Rücksetzen des Geräts die Druckerabdeckung öffnen und wieder schließen. 11-11...
Seite 210: Display-Meldungen
Display-Meldungen Siehe folgende Tabelle, wenn das LCD-Display Fehler- und Statusmeldungen anzeigt. Nachricht Beschreibung Maßnahme VERF. SPEICHER Diese Meldung zeigt Wenn Sie mehr Platz den aktuell verfügbaren benötigen, warten Sie, bis das Speicherplatz als Prozentwert. Gerät gespeicherte Dokumente gesendet hat. Drucken, senden oder löschen Sie auch alle Dokumente im Speicher.
Seite 211: Einstellungen Prüfen
Nachricht Beschreibung Maßnahme SENDEN NICHT MÖGLICH – Sie haben die Rufnummer – Speichern Sie den für Gruppenwahl bei nicht Empfänger nicht unter EINSTELLUNGEN PRÜFEN* aufgelegtem Telefon Gruppenwahl. angegeben. – Sie haben bei nicht – Vergewissern Sie sich, dass aufgelegtem Telefon eine der Telefonhörer aufgelegt Zielwahltaste bzw.
Seite 212 Nachricht Beschreibung Maßnahme GESP. FORMAT ÄNDERN – Das Papierformat ist für den – Stellen Sie das Papierformat Ausdruck eines Berichts oder auf <A4>, <OFICIO>, <B- →PAPIEREINSTELLUNG einer Liste nicht geeignet. OFI>, <M-OFI>, <FOLIE>, <FLSP>, <LTR> oder <LGL>, und legen Sie Papier dieses Formats ein.
Seite 213 Drücken Sie [Start], um BERÜHREN SIE START Störung im Gerät aufgetreten. alle Einstellungen auf die Voreinstellung rückzusetzen. Falls die Meldung weiter besteht, den örtlichen Canon- Vertragshändler oder die Canon-Hotline kontaktieren. DOKUMENT ZU LANG Das über den ADF zugeführte – Legen Sie das Dokument zum Einscannen auf dem Dokument ist länger als...
Seite 214: Papier Nachladen
Nachricht Beschreibung Maßnahme INITIALISIERE... Diese Meldung erscheint, Warten Sie, bis die Meldung BITTE WARTEN wenn Sie das Gerät einschalten verschwindet. bzw. wenn das Gerät nicht druckbereit ist. RICHTIGES PAP. EINL. Das Format des Papiers in der Legen Sie das korrekte Kassette bzw.
Seite 215 Nachricht Beschreibung Maßnahme SPEICHER VOLL – Das Gerät ist voll mit – Drucken, senden oder Aufträgen. löschen Sie Dokumente im Speicher. – Teilen Sie den Dokumentenstapel bzw. die Daten in mehrere Abschnitte und scannen Sie diese einzeln nacheinander. – Senden Sie das Dokument mit einer niedrigen Auflösung.
Seite 216 Nachricht Beschreibung Maßnahme KEIN USB-SPEICHER Das USB-Speichermedium Stecken Sie das USB- USB-SPEICHER EINSET.* ist nicht korrekt in den USB- Speichermedium korrekt ein. Anschluss eingesteckt, wenn Sie ein Dokument in den USB- Speicher einscannen. NICHT VERFÜGBAR* – Sie haben beim Belegen Belegen Sie noch freie von Gruppenadressen eine Zielwahltasten oder...
Seite 217: Papierstau Bereich Z Öffnen Anh
Nachricht Beschreibung Maßnahme PAPIERSTAU Ein Papierstau ist im Gerät Den Papierstau beseitigen BEREICH Z ÖFFNEN ANH aufgetreten. (Siehe „Papierstaus,“ auf <DRUCKERABDECK.ÖFFNEN> S. 11-4.) und legen Sie bzw. <HINTERE ABD. ÖFFNEN> das Papier wieder in die erscheint wechselweise. Papierkassette bzw. in das Mehrzweck-Papierfach ein.
Seite 218: Tonerabdeckung Offen Abdeckung Schliessen
Sie mindestens 10 Sekunden und schalten Sie es wieder ein. Wird die Meldung weiterhin angezeigt, den Hauptschalter ausschalten, den Netzstecker ziehen und Ihren Canon- Fachhändler oder die Canon- Hotline kontaktieren. TONERABDECKUNG OFFEN Eine Abdeckung ist offen. Stellen Sie sicher, dass die ABDECKUNG SCHLIESSEN Abdeckung vollständig...
Seite 219 Meldung auch nach dem Einschalten des Hauptschalters weiterhin eingeblendet, besteht möglicherweise eine Störung am USB-Anschluss. Schalten Sie in diesem Fall den Hauptschalter aus, ziehen Sie den Netzstecker und kontaktieren Sie Ihren Canon- Fachhändler oder die Canon- Hotline. * Nur MF4690PL 11-21...
Seite 220: Fehlercodes (Nur Mf4690Pl)
Fehlercodes (Nur MF4690PL) Ein Fehlercode ist ein vierstelliger Code, der beim Auftreten eines Fehlers auf dem betreffenden FEHLERBERICHT aufgeführt wird. Einzelheiten siehe Kapitel 11, „Anhang“, im Referenzhandbuch. Die einzelnen Fehlercodes sind in der Tabelle unten aufgeführt. Fehlercode Beschreibung Maßnahme #0001 Ein Dokumentstau ist aufgetreten.
Seite 221 Fehlercode Beschreibung Maßnahme #0005 – Das Faxgerät der Gegenstelle hat – Senden Sie das Dokument später. nicht innerhalb von 35 Sekunden Bitten Sie den Empfänger, sein geantwortet. Faxgerät zu prüfen. Wenn es sich um einen Auslandsanruf handelt, fügen Sie Pausen in die Rufnummer ein.
Seite 222 Fehlercode Beschreibung Maßnahme #0403 Beim Scannen eines Dokuments in Drücken Sie [OK] und benennen Sie einen USB-Speicher besteht bereits die Datei neu. eine gleichnamige Datei. #0406 Ein unbekannter Fehler ist beim Vergewissern Sie sich, dass der USB- Scannen in einen USB-Speicher Speicher ordnungsgemäß...
Seite 223 Fehlercode Beschreibung Maßnahme #0752 – Beim Senden eines E-Mails (Farbe) – Versuchen Sie vor Prüfen der ist im Gerät ein Fehler aufgetreten. Netzwerkbedingungen bzw. der Einstellungen erneut zu senden. – Der SMTP-Servername oder POP- – Prüfen Sie den SMTP- Servername für E-Mail stimmt nicht Servernamen, den Domain- bzw.
Seite 224 Fehlercode Beschreibung Maßnahme #0801 – Ein Timeout-Fehler ist aufgetreten, – Vergewissern Sie sich, dass der während das System zum Senden SMTP-Server ordnungsgemäß einer E-Mail-Nachricht mit dem arbeitet oder prüfen Sie den SMTP-Server kommuniziert hat. Netzwerkstatus. – Der SMTP-Server hat beim –...
Seite 225 Fehlercode Beschreibung Maßnahme #0806 – Beim Senden einer Datei an – Ändern Sie den Benutzernamen einen Dateiserver wurde der oder das Passwort. Benutzername oder das Passwort falsch angegeben. – Beim Senden einer E-Mail- – Prüfen Sie die E-Mail-Adresse. Nachricht wurde der Empfänger falsch angegeben.
Seite 226 Fehlercode Beschreibung Maßnahme #0819 Es wurden Daten empfangen, die Prüfen Sie die Einstellungen und nicht verarbeitet werden können bitten Sie den Absender dann, die (MIME-Information inkorrekt). Daten noch einmal zu senden. #0820 Es wurden Daten empfangen, die Prüfen Sie die Einstellungen und nicht verarbeitet werden können bitten Sie den Absender dann, die (BASE 64 oder UUencode inkorrekt).
Seite 227: Bei Anzeige Von
Bei Anzeige von <RICHTIGES PAP. EINL.> Bei Anzeige von <RICHTIGES PAP. EINL.> auf dem LCD-Display unterscheidet sich das Format des Papiers in der Kassette bzw. im Mehrzweck-Papierfach von dem bei <KASSETTE> oder <MZ-EINZUG> im Menü <PAPIEREINSTELLUNG> eingestellten. Sie müssen das korrekte Papierformat laden oder das Papierformat unter <KASSETTE> oder <MZ-EINZUG>...
Seite 228: Papierformateinstellungen Ändern
Papierformateinstellungen ändern Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <PAPIEREINSTELLUNG>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ], um <KASSETTE> oder <MZ-EINZUG> zu wählen, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ], um <PAPIERFORMAT>...
Seite 229 Drücken Sie [ ] oder [ ], um das Papierformat zu wählen, das dem Format des im Gerät eingelegten Papiers entspricht, und drücken Sie dann [OK]. Drücken Sie [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. Für Faxaufträge weiter mit Schritt 7. Für Kopieraufträge oder zum Drucken von Berichten bzw.
Seite 230: Bei Stromausfall
Bei Stromausfall Sollte die Stromversorgung zum Gerät durch einen Stromausfall oder versehentliches Ziehen des Netzsteckers unterbrochen werden, sorgt eine eingebaute Batterie dafür, dass die gespeicherten Anwenderdaten und Kurzwahleinstellungen erhalten bleiben. Gesendete oder empfangene Dokumente im Speicher bleiben etwa 30 Minuten lang erhalten.
Seite 231: Wenn Sie Das Problem Nicht Lösen Können
Wenn das Gerät merkwürdige Geräusche, Rauch oder Gerüche abgibt, schalten Sie das Gerät unverzüglich aus, ziehen Sie den Netzstecker und kontaktieren Sie Ihren Canon-Fachhändler oder wenden Sie sich an die Canon- Hotline. Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zu reparieren.
Seite 232: Geräteeinstellungen
Geräteeinstellungen Geräteeinstellungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12-2 Drucken der LISTE ANW.DATEN ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-2 Zugriff auf das Einstellungsmenü ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-4 Einstellungsmenü ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12-6 PAPIEREINSTELLUNG ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-6 LAUTSTÄRKE EINST. (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-6 ALLGEMEINE EINST. ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-8 KOPIEREINSTELLUNG ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12-9 TX/RX-EINSTELL. (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12-11 EINST. ADRESSBUCH (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12-19 DRUCKER EINST.
Seite 233: Drucken Der Liste Anw.daten
Geräteeinstellungen Sie können die Geräteeinstellungen über das Einstellungsmenü anpassen, um Funktionen des Geräts zu personalisieren. Zur Überprüfung der aktuellen Einstellungen können Sie die LISTE ANW.DATEN ausdrucken. Drucken der LISTE ANW.DATEN Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] zur Auswahl von <BERICHTEINSTELL.>, und drücken Sie dann [OK].
Seite 234 Drücken Sie [ ] oder [ ] zur Auswahl von <DRUCKLISTE>, und drücken Sie dann [OK]. Drücken Sie [ ] oder [ ] zur Auswahl von <LISTE ANW.DATEN>, und drücken Sie dann [OK]. Drücken Sie [ ] zur Auswahl von <JA>. Der Druck startet und die Anzeige kehrt automatisch in den Bereitschaftsmodus zurück.
Seite 235: Zugriff Auf Das Einstellungsmenü
Zugriff auf das Einstellungsmenü Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ] , um das gewünschte Menü aufzurufen, und drücken Sie dann [OK]. < PAPIEREINSTELLUNG> < LAUTSTÄRKE EINST.>* < ALLGEMEINE EINST.> < KOPIEREINSTELLUNG> < TX/RX-EINSTELL.>* < EINST. ADRESSBUCH>* <...
Seite 236 Drücken Sie [ ] oder [ ] , um ein Untermenü auszuwählen, und drücken Sie dann [OK]. Einzelheiten zum Untermenü siehe „Einstellungsmenü,“ auf S. 12-6. Drücken Sie [OK], um die Einstellungen zu speichern bzw. um mit einem Untermenüpunkt fortzufahren. Drücken Sie nach der Beendigung [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzuschalten.
Seite 237: Einstellungsmenü
Einstellungsmenü – Abhängig vom Vertriebsgebiet können einige Einstellungen nicht verfügbar sein. – Die in diesem Abschnitt beschriebenen Menüs basieren auf dem Modell MF4690PL. Bei Ihrem Modell sind gewisse Funktionen unter Umständen nicht verfügbar, und die Nummerierung oben in den Menüs kann anders sein.
Seite 238 LAUTSTÄRKE EINST. (Nur MF4690PL) 4. FEHLERTON Ertönt bei Störungsauftritt (z.B. Sendefehler). – EIN (1-3) – 5. SE BEENDET-TON Ertönt, wenn ein Dokument gesendet wurde. – NUR BEI FEHLER (1-3) – – EIN (1-3) 6. EM BEENDET-TON Ertönt, wenn ein Dokument empfangen wurde. –...
Seite 239: Allgemeine Einst
ALLGEMEINE EINST. Einstellungsparameter Beschreibung 1. STANDARDEINSTELL. Zum Festlegen des Bereitschaftsmodus, der beim Einschalten des Geräts vorgegeben wird. – KOPIE – SENDEN* – SCAN 2. EINST.AUT.RÜCKST. Zum Festlegen des Bereitschaftsmodus, der nach Aktivieren der automatischen Rückstellung vorgegeben wird. URSPRÜNGL. FUNKT. Einstellung zur Wiederherstellung des Bereitschaftsmodus, der unter <URSPRÜNGL.
Seite 240: Kopiereinstellung
KOPIEREINSTELLUNG Einstellungsparameter Beschreibung 1. STANDARDEINST. Zum Auswählen der Standardeinstellungen für Kopierbetrieb. 1. BILDQUALITÄT Zum Festlegen des Dokumenttyps für Kopierbetrieb. – TEXT/FOTO – TEXT/FOTO+ – TEXT – FOTO 2. DICHTE Zum Festlegen der Dichte für Kopierbetrieb. – MANUELL (1-9) – AUTO 3.
Seite 241 KOPIEREINSTELLUNG 3. PAPIERGROESSE KOP Zum Festlegen der Papierformatgruppe für Ihr Gerät. – – – INCH 4. KOPIEREINST.INIT. Zum Rücksetzen aller Parameter von <KOPIEREINSTELLUNG> auf die Standardwerte. Drücken Sie [ ] und wählen Sie <JA>. Falls Sie die Einstellungen nicht rücksetzen wollen, drücken Sie ] und wählen Sie <NEIN>.
Seite 242: Tx/Rx-Einstell. (Nur Mf4690Pl)
TX/RX-EINSTELL. (Nur MF4690PL) Einstellungsparameter Beschreibung 1. ALLG. SE/EM-EINS. Zum Einstellen von allgemeinen Parametern der Fax- und Sendefunktion. 1. SENDEEINSTELL. Zur Einstellung der Sendefunktionen. 1. NAME/FIRMA Zum Speichern Ihres Namens bzw. des Namens Ihrer Firma (max. 24 Zeichen einschließlich Leerstellen). (Siehe „Geräteeinstellung für das Senden von Dokumenten (Nur MF4690PL)“...
Seite 243 TX/RX-EINSTELL. (Nur MF4690PL) 3. BILDFORMAT Zum Festlegen des Standarddateiformats für zu sendende Dokumente. – – TIFF-FORMAT (S/W) – PDF (KOMPAKT) – JPEG 4. ORIGINALTYP Zum Festlegen des Standardoriginaltyps für zu sendende Dokumente. – TEXT/FOTO – TEXT – FOTO 5. AUF SEITEN AUFT. Zum Einrichten von <AUF SEITEN AUFT.>...
Seite 244 TX/RX-EINSTELL. (Nur MF4690PL) 7. KOPFZEILE Zum Einrichten der Optionen für die Absenderinformation. Die Absenderinformationen erscheinen oben auf der Seite in kleiner Schrift. 1. DRUCKPOSITION Zum Auswählen der Position, an der die Absenderinformationen oben auf der Seite in kleiner Schrift erscheinen. –...
Seite 245 TX/RX-EINSTELL. (Nur MF4690PL) 1. DOPPELSEIT. DRUCK Legt fest, ob das Gerät empfangene Dokumente beidseitig auf das Papier druckt. (Siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL)“, im Referenzhandbuch.) – – 2. EM VERKLEINERUNG Hier wird festgelegt, ob empfangene Bilder verkleinert gedruckt werden sollen.
Seite 246 TX/RX-EINSTELL. (Nur MF4690PL) 2. FAXEINSTELLUNGEN Zur Einstellung der Faxfunktionen. 1. EM MODUS Zum Festlegen des Empfangsmodus. (Siehe „Geräteeinstellung für das Empfangen von Faxdokumenten (Nur MF4690PL)“ im Handbuch für Starter.) – NUR FAX – FAX/TEL – AB/FAX – MANUELL 2. ANWENDEREINSTELL. Hier werden die Grundeinstellungen für den Faxmodus vorgegeben.
Seite 247: Leitungsprüfung
TX/RX-EINSTELL. (Nur MF4690PL) 3. AUTO Einstellung für automatische Wahlwiederholung bei besetzter WAHLWIEDRHLG Gegenstelle bzw bei Fehler während der Faxübertragung. (Siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL)“, im Referenzhandbuch.) Ermöglicht die individuelle Einstellung der Wahlwiederholung. 1. ANZAHL Zum Festlegen der Anzahl der Wahlwiederholungen. WAHLWIED.
Seite 248 TX/RX-EINSTELL. (Nur MF4690PL) 2. EINST.OPT.TEL/FX Zum Einstellen der Optionen für den <FAX/TEL> -Modus. (Siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL)“, im Referenzhandbuch.) 1. F/T RUFSTARTZEIT Gibt die Zeit zur Prüfung vor, ob es sich um einen Fax- oder Telefonanruf handelt. (0 SEK–30 SEK) 2.
Seite 249: Fernempfang
TX/RX-EINSTELL. (Nur MF4690PL) 4. FERNEMPFANG Zum Einstellen der Funktion für Fernempfang. (Siehe Kapitel 4, „Senden und Empfangen (Nur MF4690PL)“, im Referenzhandbuch.) Das Gerät aktiviert den Fernempfang. CODENR. Sie können den Empfang eines Dokuments durch Wählen der FERNEMPFG Codenummer am externen Telefon starten. Eine beliebige zweistellige Kombination aus den Zeichen von 0 bis 9 sowie * und # ist möglich.
Seite 250: Einst. Adressbuch (Nur Mf4690Pl)
EINST. ADRESSBUCH (Nur MF4690PL) Einstellungsparameter Beschreibung 1. ZIELWAHL Zum Belegen der Zielwahltasten mit Empfängern. Bis zu 7 Ziele können registriert werden. (Siehe „Speichern/Bearbeiten Zielwahltasten/Kurzwahlcodes,“ auf S. 4-12.) Zum Speichern von Faxnummern. 1. RUFNR. EINGABE Zum Registrieren der Rufnummer des Empfängers (max. 120 Stellen einschließlich Leerstellen).
Seite 251 EINST. ADRESSBUCH (Nur MF4690PL) 2. NAME Zum Registrieren des Namens des Empfängers (max. 16 Zeichen einschließlich Leerstellen). Zum Speichern von SMB-Adressen. 1. HOSTNAME Zum Registrieren des Namens des Dateiservers (max. 120 Zeichen). 2. NAME Zum Registrieren des Namens des Empfängers (max. 16 Zeichen einschließlich Leerstellen).
Seite 252 EINST. ADRESSBUCH (Nur MF4690PL) 2. SENDEGESCHW. Zur Auswahl der Übertragungsgeschwindigkeit. (33600bps, 14400bps, 9600bps, 4800bps) 3. ECM Hier kann festgelegt werden, ob der Fehlerkorrekturmodus (ECM) verwendet werden soll. – – EMAIL Zum Speichern von E-Mail-Adressen. 1. EMAIL-ADRESSE Zum Registrieren der E-Mail-Adresse des Empfängers (max. 120 Zeichen einschließlich Leerstellen).
Seite 253: Drucker Einst
DRUCKER EINST. Einstellungsparameter Beschreibung 1. STD.PAPIERFORMAT Zum Festlegen des Standardpapierformats, wenn keine bestimmte Papierquelle angegeben wird. (A4, B5, A5, LGL, LTR, EXECUTIV, ISO-C5, US COMMERCIAL 10, MONARCH, EUROPEAN 2. STANDARDPAPIER Zum Festlegen des Standardpapiertyps für Druckaufträge. Im Gerät sind optimale Druckmodi für die einzelnen Papiertypen definiert.
Seite 254: Ausrichtung
DRUCKER EINST. 1. BINDUNG Zur Festlegung der Bindeposition bei doppelseitigem Druck. – LANGE KANTE – KURZE KANTE 2. RAND Diese Einstellung legt den Papierrand in Millimeter (oder Inch) fest. – mm (-50,0 mm–50,0 mm) – INCH (-01,90 INCH–01,90 INCH) 7. SORTIEREN Hier kann festgelegt werden, ob gedruckte Seiten automatisch sortiert werden.
Seite 255: Masseinheit
DRUCKER EINST. 4. FORMAT FONT Zum Festlegen einer Punktgröße für die Standardschrift. Dieser Punkt wird eingeblendet, wenn die Nummer in <FONTNUMMER> einer skalierbaren Schriftart mit proportionaler Laufweite entspricht. (4,00–999,75) 5. LAUFWEITE Legt die Laufweite für die Standardschrift fest. Dieser Punkt wird eingeblendet, wenn die Nummer in <FONTNUMMER>...
Seite 256 DRUCKER EINST. Druckkopf bewegt sich bei Erhalt des Zeilensteuerungscodes zum Anfang der nächsten Zeile. 10. AUF A4 VERGRÖSS. Mit dieser Einstellung wird festgelegt, ob der Druckbereich des A4-Formats auf das Letter-Format verbreitert wird. * Diese Einstellung gilt nur für A4-Format und Hochformat für den PCL5-Druck.
Seite 257 DRUCKER EINST. 2. GRAFIKEN Aktiviert diese Funktion für grafische Bestandteile wie z. B. Diagramme und Grafiken. – FARBTON – FARBABSTUFUNG – AUFLÖSUNG 3. BILD Aktiviert diese Funktion für Bild-Bestandteile, wie z. B. Fotos. – FARBTON – FARBABSTUFUNG – AUFLÖSUNG 11. DRUCKER ZURÜCKS. Zum Löschen aller in Arbeit befindlichen Druckaufträge und Rücksetzen der Druckerfunktion.
Seite 258: Datum&Zeit Einst
DATUM&ZEIT EINST. Einstellungsparameter Beschreibung 1. EINST. DATUM&ZEIT Zur Einstellung des aktuellen Datums und der aktuellen Uhrzeit. (Siehe „Einrichten des Geräts“ im Handbuch für Starter.) 2. ZEITZONE EINSTELL* Zum Angeben der Zeitzone des Gerätestandorts. (Siehe „Zeitzoneneinstellung (Nur MF4690PL),“ auf S. 1-22.) 3.
Seite 259 DATUM&ZEIT EINST. 1. BEGINN DAT./ZEIT Zur Einstellung des Datums für den Beginn der Sommerzeit. – 1. MONAT – 2. WOCHE – 3. TAG 2. ENDE DATUM/ZEIT Zur Einstellung des Datums für das Ende der Sommerzeit. – 1. MONAT – 2. WOCHE –...
Seite 260: Justage/Reinigung
JUSTAGE/REINIGUNG Einstellungsparameter Beschreibung 1. REINIG.FIX.EINH. Reinigt die Fixierwalze. (Siehe „Fixierwalze,“ auf S. 10-6.) 2. SPEZIALMODUS T Zum Einstellen der Unschärfe-Behebung für Ausdrucke beim Kopieren, beim Empfang von Informationen und bei Berichten. Wenn diese Funktion auf <EIN> gestellt ist, wird die Dichte der Ausdrucke verringert.
Seite 261 JUSTAGE/REINIGUNG MODUS 2 Einstellung, bei der die Dichte der Ausdrucke um vier Stufen geringer als unter Normalbedingungen ist. 6. SPEZIALMODUS X Zum Einstellen der Unschärfe-Behebung für Ausdrucke von Aufträgen des PCL-Treibers. Wenn diese Funktion auf <EIN> gestellt ist, wird die Dichte der Ausdrucke verringert.
Seite 262: Berichteinstell
BERICHTEINSTELL. Einstellungsparameter Beschreibung 1. EINSTELLUNGEN* Zur Einstellung der Berichtfunktionen. (Siehe Kapitel 11, „Anhang“, im Referenzhandbuch.) 1. SENDEBERICHT Hier wird festgelegt, ob das Gerät einen Sendebericht drucken soll. DRUCK BEI FEHLER Ein Bericht wird nur bei einem Übertragungsfehler gedruckt. BERICHT KOP. 1.SEITE Hier wird festgelegt, ob die erste Seite des Dokuments unter dem Bericht gedruckt werden soll.
Seite 263 BERICHTEINSTELL. 2. TRENNEN SE/EM Hier wird festgelegt, ob der Journaldruck nach Sende- und Empfangsvorgängen getrennt erfolgen soll. – – 2. DRUCKLISTE Zum Drucken von Berichten/Listen. 1. JOURNAL* Zum manuellen Ausdrucken des Übertragungsberichts (max. die letzten 40 Übertragungen). Drücken Sie [ ] und wählen Sie <JA>.
Seite 264: Systemeinstell
SYSTEMEINSTELL. Einstellungsparameter Beschreibung 1. INFO SYST.MANAGER Zum Einrichten von Systemmanagerinformation für den Schutz der <SYSTEMEINSTELL.>. Wenn eine Systemmanager-ID und ein Passwort eingerichtet sind, muss diese Information bei jedem Zugriff auf <SYSTEMEINSTELL.> eingegeben werden. 1. ID SYST.MANAGER Zum Einrichten einer Systemmanager-ID (sieben Stellen). 2.
Seite 265: Zählerverwaltung
SYSTEMEINSTELL. 2. KOPIERBEGRENZUNG Zum Aktivieren/Deaktivieren der Kopiervolumenbeschränkung. – – EIN (000000-999999) 3. S/W- Zum Aktivieren/Deaktivieren der Scan-Volumenbeschränkung. – SCANBEGRENZ.* – EIN (000000-999999) 4. FARBSCANBEGRENZ* Zum Aktivieren/Deaktivieren der Farbscan- Volumenbeschränkung. – – EIN (000000-999999) 5. DRUCKBEGRENZUNG Zum Aktivieren/Deaktivieren der Druckvolumenbeschränkung. – –...
Seite 266 SYSTEMEINSTELL. 3. DRUCKLISTE Zum Ausdrucken der Zählerinformation. Drücken Sie [ ] und wählen Sie <JA>. Falls Sie die Liste nicht drucken wollen, drücken Sie [ ], um <NEIN> zu wählen. 3. PDL-AUFT. OHNE ID Hier kann festgelegt werden, ob Druckaufträge von Computern mit unbekannten IDs angenommen oder zurückgewiesen werden.
Seite 267 SYSTEMEINSTELL. 2. SEK. DNS-SERVER Zum Registrieren der sekundären Serveradresse. 3. HOSTNAME Zum Registrieren des Hostnamens des DNS-Servers. 4. DOMAIN NAME Zum Registrieren des Domain-Namens des DNS-Servers. 5. DNS DYNAM. Legt fest, ob die dynamische Aktualisierungsfunktion des DNS- EINST. Servers genutzt wird. –...
Seite 268 SYSTEMEINSTELL. 10. PORT NR. Zum Einrichten der Portnummern. 1. LPD 0~65535 (Standard:515) 2. RAW 0~65535 (Standard:9100) 3. HTTP 0~65535 (Standard:80) 4. SMTP EM* 0~65535 (Standard:25) 5. POP3 EM* 0~65535 (Standard:110) 6. SMTP SE* 0~65535 (Standard:25) 7. SNMP 0~65535 (Standard:161) 11. IP-ADR.-BER.SETZ. Zum Festlegen der Bereichseinschränkung von IP-Adressen.
Seite 269: Ankündigung
SYSTEMEINSTELL. Legt den Zugriff auf einen Filter für MAC-Adressen fest. MAC- Adressen müssen für jede Einstellung eingegeben werden. – 1. EM ADR.1 ZULASSEN – 2. EM ADR.2 ZULASSEN – 3. EM ADR.3 ZULASSEN – 4. EM ADR.4 ZULASSEN – 5. EM ADR.5 ZULASSEN 2.
Seite 270 Zum Aktivieren des Zugriffs auf und der Bearbeitung von Geräteeinstellungen mit Computern im Netzwerk. – – 4. ZUGEWIESENER PORT Zum Einrichten bzw. Abfragen detaillierter Geräteinformationen mit einem Canon-Druckertreiber- bzw. Utility-Programm. – – 5. ETHERNET TREIBER Legt den Typ der Netzwerkverbindung fest. 1. ERKENNEN Auswahl der Erfassungsmethode des Ethernettreibers.
Seite 271 SYSTEMEINSTELL. 7. E-MAIL/I-FAX* Zur detaillierten Einstellung von E-Mail/I-Fax. 1. SMTP EM Hier wird festgelegt, ob E-Mail-Dokumente mit der eigenen SMTP-Empfangsfunktion des Geräts empfangen werden. – – 2. SMTP SERVER Zum Registrieren des Hostnamens des Geräts beim DNS-Server. 3. POP Zum Festlegen, ob E-Mail-Dokumente mit einem POP-Server empfangen werden.
Seite 272: Faxeinstellungen
SYSTEMEINSTELL. 8. POP-PASSWORT Zum Eingeben des Passworts für den Zugang zum POP-Server (max. 32 Zeichen). 9. POP-INTERVALL Zum Festlegen des Zeitintervalls, in dem der POP-Server auf E- Mail-Eingang abgefragt werden soll. Wenn Sie hier 0 vorgeben, wird der POP-Server nicht automatisch abgefragt (0 MIN.–99 MIN.).
Seite 273 SYSTEMEINSTELL. Deaktiviert den Speicherempfang. Aktiviert den Speicherempfang. 1. PASSWORT Zum Registrieren eines Passworts für den Zugriff auf den Speicher. 2. BERICHT Hier kann festgelegt werden, ob bei Speicherempfang ein Bericht gedruckt werden soll. – – 3. ZEITEINSTELLUNG Hier kann festgelegt werden, ob eine Zeitdauer für den Speicherempfang eingestellt werden soll.
Seite 274 SYSTEMEINSTELL. 9. ZUGRIFF AUF EMPF.* Hier können Beschränkungen für den Zugriff auf Empfänger festgelegt werden. 1. ADR. BUCHPASSWORT Richtet ein Passwort ein, um das Bearbeiten des Adressbuchs zu beschränken. (Maximal 7 Zeichen) – – 2. NEUE ADR.BESCHR. Zum Einrichten einer Beschränkung für die Registrierung bzw.
Seite 275 SYSTEMEINSTELL. 6. MEHRZIELE BESCHR. Legt fest, ob die Rundsendefunktion aktiviert wird. Es werden keine einschränkenden Einstellungen vorgenommen. BESTÄTIGUNG Legt fest, ob Sie beim Versenden von Faxdokumenten die Rundsendefunktion jedes Mal bestätigen müssen. UNTERSAGEN Deaktiviert die Rundsendefunktion. 10. LOG PRÜFEN* Hier können Sie festlegen, ob die Anzeige des Logs freigegeben sein soll.
Seite 276 Anhang Technische Daten ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 13-2 Allgemeines∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-2 Kopierer ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-3 Drucker ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-4 Fax (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-4 Telefon (Nur MF4690PL)∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-6 Senden (Nur MF4690PL) ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13-6 Index ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 13-8...
Seite 277: Technische Daten
Technische Daten Allgemeines Desktop ● Netzanschluss 220 - 240 V, 50/60 Hz (Die Netzanschlusswerte hängen von ● dem Land ab, in dem das Produkt erworben wurde.) Leistungsaufnahme Max: Unter 730 W ● Warmlaufzeit Weniger als 16,0 Sek.* (Temperatur: 20°C, rel. ●...
Seite 278: Kopierer
Allgemeines Betriebsbedingungen Temperatur: 7,5°C–35°C Luftfeuchtigkeit: 5%–90% rel. ● Luftf. Displaysprachen ENGLISCH/FRANZÖSISCH/DEUTSCH/SPANISCH/ ● NIEDERLÄNDISCH/ITALIENISCH/SLOWENISCH/ SCHWEDISCH/FINNISCH/NORWEGISCH/PORTUGIESISCH/ DÄNISCH/UNGARISCH/TSCHECHISCH/RUSSISCH/ TÜRKISCH Geeignete Dokumente » S. 2-2. ● Geeignete Druck-/ » S. 2-9. ● Kopiermaterialien Druckbereich » S. 2-11. ● Scanbereich » S. 2-4. ● Kopierer Scanauflösung TEXT/FOTO-Modus: 300 dpi x 300 dpi ●...
Seite 279: Drucker
Drucker Druckverfahren Indirekt elektrostatisches Verfahren (Fixierung nach ● Bedarf ) Papiervorrat – Kassette: 250 Blatt (Höhe: max. 25 mm) ● – Mehrzweck-Papierfach: 1 Blatt Papierausgabe 100 Blatt (64 bis 80 g/m ● Druckgeschwindigkeit Siehe „Kopiergeschwindigkeit,“ auf S. 13-3. ● Druckauflösung 600 dpi x 600 dpi ●...
Seite 280 Fax (Nur MF4690PL) Faxauflösung FEIN: 8 Punkte/mm x 7,7 Linien/mm ● FOTO: 8 Punkte/mm x 7,7 Linien/mm SUPERFEIN: 8 Punkte/mm x 15,4 Linien/mm ULTRAFEIN: 16 Punkte/mm x 15,4 Linien/mm STANDARD: 8 Punkte/mm x 3,85 Linien/mm Wählen – Automatische Wahl ● Zielwahl (7 Gegenstellen) Kurzwahl (192 Gegenstellen) Gruppenwahl (198 Gegenstellen)
Seite 281: Telefon (Nur Mf4690Pl)
Telefon (Nur MF4690PL) Anschluss – Optionaler Hörer ● – Externes Telefon/Anrufbeantworter/ Datenmodem Das Recht zu Änderungen an den technischen Daten ohne Vorankündigung bleibt vorbehalten. Senden (Nur MF4690PL) Sendung an Dateiserver Kommunikationsprotokoll SMB (TCP/IP) ● Datenformat TIFF-FORMAT (S/W), PDF (S/W), JPEG ●...
Seite 282 Senden (Nur MF4690PL) E-Mail Kommunikationsprotokoll SMTP, POP3 ● Auflösung 100 x 100 dpi, 150 x 150 dpi, 200 x 100 dpi, ● 200 x 200 dpi, 300 x 300 dpi, 400 x 400 dpi, 600 x 600 dpi Datenformat TIFF-FORMAT (S/W), PDF (S/W), JPEG ●...
Seite 283: Index
Index Symbole Auswechseln der Tonerpatrone 10-10 2 auf 1 3-12 Automatischer Dokumenteinzug 1-2 A4 2-9 Bedienfeld 1-2, 1-5 Faxbedienfeld 1-9 Abbrechen Hauptbedienfeld 1-5 Empfangsaufträge 5-10 Beidseitiges Kopieren 3-14 Kopierauftrag 3-17 Scan-Aufträge 7-14 Bei Stromausfall 11-32 Sendeauftrag 4-53 Bereitschaftsmodus ADF 1-2, 2-7 Anmelden 1-10 Adressbuch Kopieren 1-10...
Seite 284 Drucken der LISTE ANW.DATEN 12-2 COPY-Taste 1-5 DRUCKER EINST. 12-4, 12-22 Druckerfunktion vii Druckmaterialien 2-1 Dateiserver-Adressen Speichern im Adressbuch 4-20 DATUM&ZEIT EINST. 12-4, 12-27 E-Mail Adressen Dichte Speichern im Adressbuch 4-17 Kopieren 3-5 Einlegen Scannen 7-8 Briefumschläge 2-12 Senden 4-6 Dokument 2-5 Dichte-Taste 1-5 Papier 2-12...
Seite 285 Empfangsmodus AB/FAX 5-3 Handbücher für das Gerät i FAX/TEL 5-3 Handhabung der Tonerpatrone 1-15 MANUELL 5-3 Hauptbedienfeld 1-5 NUR FAX 5-3 Hauptschalter 1-3 Ethernet-Anschluss 1-4 Hintere Abdeckung 1-4 Hörer 1-13 Farbton-Taste 1-6 Hörer-Taste 1-9, 4-51 Faxbedienfeld 1-9 Hörerbuchse 1-4 Faxnummern Speichern im Adressbuch 4-12 Fehleranzeige 1-6 ID-Taste 1-6...
Seite 286 Kurzwahlcodes Bearbeiten 4-24 Netzanschlussbuchse 1-4 Löschen 4-27 Numerische Tasten 1-6 Speichern 4-12, 4-17, 4-20 Speichern/Bearbeiten 4-12 Verwenden 4-42 OK-Taste 1-6 LAUTSTÄRKE EINST. 12-4, 12-6 LCD-Display Papier Bereitschaftsmodus 1-10 Anforderungen 2-9 Display 1-6 Druckbereich 2-11 Meldungen 11-12 Einlegen 2-12 Papierformat und -typ 2-15 LISTE ANW.DATEN Stau 11-4 Drucken 12-2...
Seite 287 Sende-/Empfangsfunktionen iv R-Taste 1-9 Sende-/Faxmodus 1-10 Reinigen des Geräts Sendeeinstellungen Fixierwalze 10-6 E-Mail/Dateiserver 4-7 Gehäuse 10-2 Senden von Dokumenten 4-1 Geräteinneres 10-3 Sommerzeit 1-23 Scanbereich 10-7 Sortieren/2 auf 1-Taste 1-6 Remote UI 9-1 Sortieren von Kopien 3-10 Remote UI-Funktion viii Speichern/Bearbeiten Rückruf/Pause-Taste 1-9 Adressbuch 4-11...
Seite 288 Technische Daten Verarbeitungs-/Datenanzeige 1-6 Allgemeines 13-2 Vergrößern/Verkleinern-Taste 1-5 Drucker 13-4 Verwaltung Abteilungs ID Fax 13-4 Nach dem Gebrauch des Geräts 1-12 Kopierer 13-3 Vor Einsatz des Geräts 1-11 Sendefunktion 13-6 Verwenden Telefon 13-6 Adressbuch-Taste 4-46 Telefonleitungsbuchse 1-4 Gruppenadressen 4-44 Toneranzeige-Taste 1-6 Kurzwahlcodes 4-42 Tonerpatrone 1-14 Zielwahltasten 4-40...
Seite 289 Zeiteinstellungen 1-18 Zeit für Automatische Rückstellung 1-20 Zeitzone 1-22 Zielwahltasten 1-9 Bearbeiten 4-24 Löschen 4-27 Speichern 4-12, 4-17, 4-20 Speichern/Bearbeiten 4-12 Verwenden 4-40 Zoomfaktor Zoomfunktion 3-9 Zoom Voreinstellung 3-7 Zugriff auf das Einstellungsmenü 12-4 Zusatzfunktionen-Taste 1-5 13-14...
Seite 290 CANON INC. 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan CANON U.S.A., INC. One Canon Plaza, Lake Success, NY 11042, U.S.A. CANON CANADA INC. 6390 Dixie Road Mississauga, Ontario L5T 1P7, Canada CANON EUROPA N.V. Bovenkerkerweg 59-61 1185 XB Amstelveen, The Netherlands CANON FRANCE S.A.S.

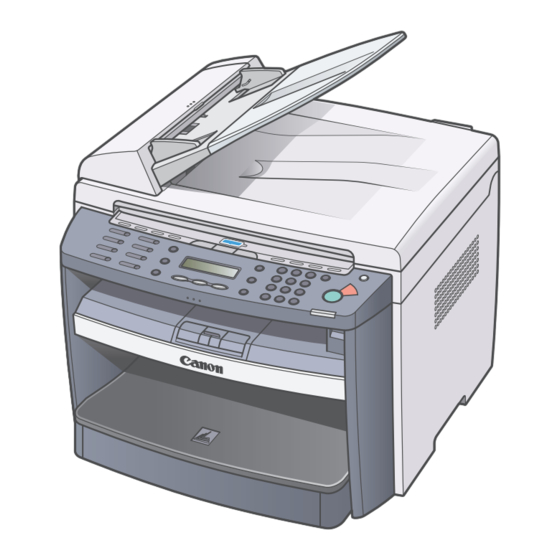

Canon Serie MF4600 Benutzerhandbuch

Inhaltsverzeichnis

Handbücher für das Gerät

Funktionen des Geräts

Verwendung dieser Anleitung

Rechtliche Hinweise

Vor Einsatz des Geräts

Komponenten des Geräts

Bedienfeld

Bedienfeld ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1

Komponenten des Geräts ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1-2

LCD-Display (Bereitschaftsmodus)

Abteilung/Verwaltung Benutzer ID

Optionaler Hörer (nur MF4690PL)

Tonerpatrone

Zeiteinstellungen

Druckmaterialien

Dokumentanforderungen

Scanbereich

Einlegen von Dokumenten

Papieranforderungen

Druckbereich

Einlegen von Papier

Einstellen von Papierformat und -Typ

Kopieren

Grundlegende Kopierfunktionen

Grundlegende Kopierfunktionen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3-2

Scan-Einstellungen

Sortieren von Kopien

Auf 1

Beidseitiges Kopieren

Drucken einer Musterseite

Abbrechen von Kopieraufträgen

Prüfen und Löschen von Aufträgen

Senden von Dokumenten (nur Mf4690Pl)

Grundlegende Sendeverfahren

Scan-Einstellungen ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4

Grundlegende Sendeverfahren ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4-2

Scan-Einstellungen

Speichern/Bearbeiten von Einträgen IM Adressbuch

Angeben von Empfängern

Manuelles Senden (Fax)

Abbrechen von Sendeaufträgen

Prüfen und Löschen von Aufträgen

Grundlegende Empfangsverfahren

Empfangene Faxdokumente Weiterleiten

Abbrechen von Empfangsaufträgen

Prüfen und Löschen von Aufträgen

Drucken

Drucken von Dokumenten

Prüfen und Löschen von Aufträgen

Scannen

Scannen in einen PC

Abbrechen von Scan-Aufträgen

PC-Fax (nur MF4690PL)

PC-Fax

Remote UI

Wartung

Reinigen des Geräts

Auswechseln der Tonerpatrone

Transport des Geräts

Störungsbeseitigung

Beseitigen von Papierstaus

Display-Meldungen

Fehlercodes (nur MF4690PL)

Bei Anzeige von

Bei Stromausfall

Wenn Sie das Problem nicht Lösen können

Geräteeinstellungen

Geräteeinstellungen

Einstellungsmenü

Index

Quicklinks

Kapitel

Verwandte Anleitungen für Canon Serie MF4600

Inhaltszusammenfassung für Canon Serie MF4600
