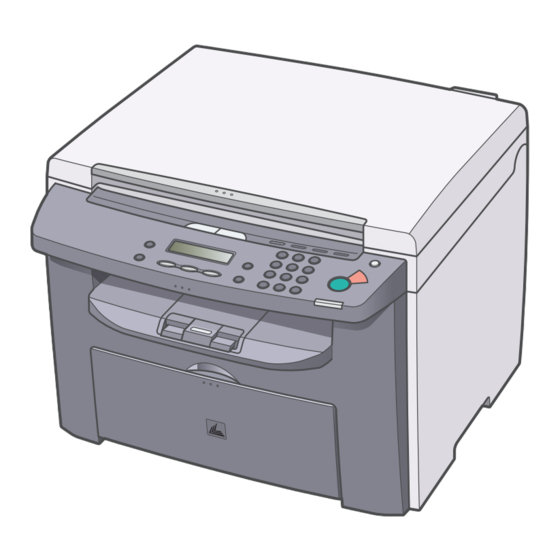

Benutzerhandbuch
Lesen Sie dieses Handbuch, bevor Sie dieses Produkt in Betrieb nehmen.
Bewahren Sie diese Anleitung danach zum späteren Nachschlagen griffbereit auf.
Serie
Funktionen des Geräts
Vor Einsatz des Geräts
Verarbeitung von Dokumenten
Druckmaterialien
Kopieren
Drucken
Scannen
Wartung
Störungsbeseitigung
Geräteeinstellungen
Anhang
GER
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Canon mf4018
Inhaltszusammenfassung für Canon mf4018
- Seite 1 Serie Funktionen des Geräts Benutzerhandbuch Vor Einsatz des Geräts Verarbeitung von Dokumenten Druckmaterialien Kopieren Drucken Scannen Wartung Störungsbeseitigung Geräteeinstellungen Anhang Lesen Sie dieses Handbuch, bevor Sie dieses Produkt in Betrieb nehmen. Bewahren Sie diese Anleitung danach zum späteren Nachschlagen griffbereit auf.
-
Seite 2: Handbücher Für Das Gerät
Website von Adobe Systems Incorporated herunter. ● Wir haben uns bemüht, dieses Handbuch so fehler- und auslassungsfrei wie möglich zu gestalten. Bitte kontaktieren Sie Canon, falls Sie genaue Spezifikationen benötigen. ● Das auf der Umschlagseite abgebildete Gerät kann sich geringfügig von Ihrem unterscheiden. -
Seite 3: Funktionen Des Geräts
Funktionen des Geräts Kopierfunktionen Auswahl eines Scanmodus nach Bildtyp Bildqualität → S. 4-3 Einstellung der Bilddichte/Helligkeit der gescannten Bilder Dichte → S. 4-4 Vergrößern bzw. Verkleinern kopierter Bilder Zoomfaktor → S. 4-6 Kopien nach Seitenfolge ordnen AAAA AAAA AAAA AAAA AAAA BBBB AAAA... -
Seite 4: Montage Von Zwei Dokumenten Auf Eine Kopie
Montage von zwei Dokumenten auf eine Kopie A B C A B C D E F A B C DE F A B C D E F A B C DE F A B C D E F 2-auf-1 A B C DE F A B C D E F... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Handbücher für das Gerät .............. i Funktionen des Geräts..............ii Kopierfunktionen.............. ii Druckerfunktion..............iii Scannerfunktion...............iii Inhaltsverzeichnis................iv Verwendung dieser Anleitung ............. vii In diesem Handbuch verwendete Symbole ....vii Anmerkung zu den Abbildungen in diesem Handbuch ..viii Rechtliche Hinweise ..............ix Warenzeichen.............. - Seite 6 3 Druckmaterialien ..............3-1 Papieranforderungen ..............3-1 Druckbereich................3-2 Richtlinien für Papier..............3-3 Einlegen von Papier ..............3-4 In den Mehrzweckeinzug ..........3-4 Einstellen von Papierformat und -typ ........3-7 4 Kopieren ................... 4-1 Scan-Einstellungen ..............4-3 Bildqualität ..............4-3 Dichte................4-4 Zoomfaktor..............4-6 5 Drucken ..................5-1 6 Scannen..................6-1 7 Wartung ..................
- Seite 7 8 Störungsbeseitigung............... 8-1 Beseitigen von Papierstaus............8-1 Papierstaus..............8-1 Display-Meldungen..............8-7 Allgemein ..............8-7 Drucker ...............8-11 Wenn Sie das Problem nicht lösen können ......8-12 9 Geräteeinstellungen ..............9-1 Geräteeinstellungen ..............9-1 Zugriff auf das Einstellungsmenü .........9-1 Einstellungsmenü................9-3 PAPIEREINSTELLUNG ..........9-3 ALLGEMEINE EINST..........9-3 KOPIEREINSTELLUNG ..........9-4 DATUM&ZEIT EINST..........9-4 JUSTAGE/REINIGUNG ..........9-5 10 Anhang .................
-
Seite 8: Verwendung Dieser Anleitung
Verwendung dieser Anleitung In diesem Handbuch verwendete Symbole In allen Handbüchern werden die folgenden Symbole verwendet, um Warn-, Vorsichtshinweise und allgemeine Hinweise für den Betrieb des Geräts zu kennzeichnen. Kennzeichnet Warnhinweis, dessen Missachtung zu tödlichen oder WARNUNG schweren Verletzungen führen kann. Warnt vor Aktionen, die Verletzungen bzw. -
Seite 9: Anmerkung Zu Den Abbildungen In Diesem Handbuch
Anmerkung zu den Abbildungen in diesem Handbuch Sofern nicht anders angegeben, beziehen sich die Abbildungen in diesem Handbuch auf das Modell MF4010 in Standardausführung ohne Optionen. Das Modell MF4010 wird in diesem Handbuch für Illustrationszwecke verwendet. viii... -
Seite 10: Rechtliche Hinweise
Alle anderen Produkte und Markennamen können eingetragene Warenzeichen, Warenzeichen oder Servicehinweise des entsprechenden Herstellers sein. Copyright Copyright © 2007 von Canon, Inc. Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung von Canon Inc. darf diese Anleitung weder als Ganzes noch in Teilen reproduziert, übertragen, umgeschrieben, in Datenerfassungssystemen gespeichert oder in andere Landes- bzw. -
Seite 11: Vor Einsatz Des Geräts
Vor Einsatz des Geräts Komponenten des Geräts Vorlagenabdeckung Diese Abdeckung wird aufgeklappt, wenn ein Dokument auf dem Vorlagenglas angelegt werden soll. Bedienfeld Zur Bedienung des Geräts. Ausgabefach Zur Ausgabe von Kopien, Druckdokumenten. Papiereinzugsfach Hier wird das Druckpapier eingelegt. - Seite 12 Vorlagenglas Zum Anlegen von Dokumenten. Ausgabefachverlängerung Verlängerung für das Ausgabefach. Papieranschlag Verhindert, dass Blätter aus dem Ausgabefach fallen. Den Papieranschlag für A4-Papier aus der ursprünglichen Stellung lösen. Führungsschienen des Mehrzweckeinzugs Werden der Papierbreite entsprechend eingestellt. Papierführung Zum Ausrichten des Druckpapiers. Staubkappe Schützt das Papier im Papiereinzugsfach vor Schmutz und Staub.
- Seite 13 USB-Anschluss Zum Anschluss des USB-Kabels (Universal Serial Bus). Hintere Abdeckung Diese Abdeckung wird zum Beseitigen von Papierstaus geöffnet. Netzanschlussbuchse Zum Anschluss des Netzkabels.
-
Seite 14: Bedienfeld
Bedienfeld Hauptbedienfeld [Systemmonitor]-Taste [Dichte]-Taste Mit dieser Taste prüfen Sie Druckstatus, Über diese Taste stellen Sie den Kontrast Druck- und Scanseitenzahl. beim Kopieren ein. [Einstellungen anzeigen]-Taste [Bildqualität]-Taste Zum Überprüfen der Einstellungen für die Diese Taste zum Wählen der Bildqualität Kopierfunktion. beim Kopieren drücken. [COPY]-Taste [Sortieren/2 auf 1]-Taste Zum Umschalten auf Kopierbetrieb. - Seite 15 Fehler-Anzeige [OK]-Taste Blinkt bei Auftreten eines Fehlers. Zum Bestätigen einer Funktionseinstellung oder eines Modus. Verarbeitung/Daten-Anzeige ]-Taste Leuchtet, während im Gerät Aufträge auf die Verarbeitung warten. Zum Verringern des Werts von diversen Einstellungen. Dient auch zum Anzeigen des [Start]-Taste vorherigen Eintrags im Menü. Mit dieser Taste starten Sie einen Kopier- LCD-Display bzw.
-
Seite 16: Lcd-Display (Bereitschaftsmodus)
LCD-Display (Bereitschaftsmodus) Kopiermodus Scanmodus L E S E M O D U S 1 0 0 % T E X T / F O T O Zoomfaktor Papierformat Menge Dichte Bildqualität HINWEIS – Sie können die Bereitschaftsanzeige des Displays, die bei Einschalten des Geräts eingeblendet wird, nach Bedarf ändern. -
Seite 17: Tonerpatrone
Tonerpatrone Die Lebensdauer einer Original-Patrone von Canon in diesem Gerät beträgt ca. 2.000 Seiten. Die Seitenanzahl beruht auf ISO/IEC 19752*, wenn mit den Standardeinstellungen A4-Seiten bei einer durchschnittlichen Druckdichte bedruckt werden. Der Tonerverbrauch hängt von der Art der gedruckten Dokumente ab. Wenn das durchschnittliche Dokument viele Grafiken, Tabellen oder Schaubilder enthält, ist die Lebensdauer der Tonerpatrone aufgrund des... -
Seite 18: Handhabung Der Tonerpatrone
Handhabung der Tonerpatrone ● Die Tonerpatrone von Monitoren, Festplatten und Disketten fernhalten. Der Magnet im Inneren der Tonerpatrone könnte diese Komponenten beschädigen. ● Orte mit hoher Temperatur, hoher Luftfeuchtigkeit und abrupten Temperaturschwankungen vermeiden. ● Die Tonerpatrone keinesfalls länger als fünf Minuten direktem Sonnenlicht oder anderen hellen Lichtquellen aussetzen. -
Seite 19: Datum/Zeit-Einstellung
Datum/Zeit-Einstellung Schlafmodus-Einstellung Wenn das Gerät eine gewisse Zeit lang nicht bedient wird, schaltet es automatisch in den Schlafmodus. [OK] Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ], um <DATUM&ZEIT EINST.> zu wählen, und dann [OK]. Drücken Sie [ ] oder [ ], um <AUTO-STANDBY>... - Seite 20 [OK] Drücken Sie [ ] oder [ ], um <EIN> zu wählen, und dann [OK]. Drücken Sie [ ] oder [ ], um die gewünschte Intervalldauer zu wählen, und dann [OK]. Sie können eine Intervallzeit zwischen 3 und 30 Minuten einstellen (in Minutenschritten). Sie können die Werte auch über die numerischen Tasten eingeben.
- Seite 21 HINWEIS – Zur Wiederaufnahme des Normalbetriebs nach Schlafmodus drücken Sie [Stromsparmodus] am Bedienfeld. – Um den Schlafmodus manuell zu aktivieren, drücken Sie [Stromsparmodus] am Bedienfeld. – Das Gerät wechselt nicht in den Schlafmodus, wenn: • es in Betrieb ist • die Verarbeitung/Daten-Anzeige aufleuchtet oder blinkt •...
- Seite 22 1-12...
-
Seite 23: Verarbeitung Von Dokumenten
Verarbeitung von Dokumenten Dokumentanforderungen Vorlagenglas – Normalpapier – Dicke Dokumente – Fotos – Kleine Dokumente (z. B. Indexkarten) – Spezielle Papierarten (z. B. Pauspapier* , OHP-Folien* usw.) – Bücher (Höhe max. 24 mm) Format (B × L) Max. 216 × 297 mm Gewicht Max. -
Seite 24: Scanbereich
Scanbereich Vergewissern Sie sich, dass Text und Grafiken des Dokuments sich im schraffierten Bereich der folgenden Abbildung befinden. Beachten Sie bitte, dass die hier aufgeführten Randbreiten nur ungefähre Werte darstellen und in der Praxis geringfügig abweichen können. 2 mm 2 mm 2 mm 2 mm... -
Seite 25: Einlegen Von Dokumenten
Einlegen von Dokumenten Klappen Sie die Vorlagenabdeckung auf. Legen Sie das Dokument mit der Vorderseite nach unten an. Richten Sie das Dokument den entsprechenden Papierformatmarkierungen gemäß aus. Sollte das Dokument zu keiner der Papierformatmarkierungen passen, richten Sie es mittig zur Pfeilmarkierung aus. - Seite 26 Schließen Sie die Vorlagenabdeckung vorsichtig. Nun kann das Dokument eingelesen werden. VORSICHT – Beim Schließen der Vorlagenabdeckung vorsichtig vorgehen, damit Sie sich nicht Ihre Finger einklemmen und verletzen. – Drücken Sie nicht zu fest auf die Vorlagenabdeckung, da dies einen Bruch des Vorlagenglases und Verletzungen verursachen kann.
-
Seite 27: Druckmaterialien
Druckmaterialien Papieranforderungen Papiereinzugsfach Mehrzweckeinzug Format (B × L) A4, B5, A5, Executive, Briefumschlag (US COMMERCIAL 10, Monarch, EUROPEAN DL, ISO-C5), Oficio, Brazil-Oficio, Mexico-Oficio, Folie, Government-LTR, Government-LGL, Foolscap, LTR, LGL (76 × 127 bis 216 × 356 mm) Gewicht 60 bis 163 g/m Menge Max. -
Seite 28: Druckbereich
Druckbereich Der schraffierte Bereich zeigt den ungefähren Druckbereich von Papier im A4-Format und Briefumschlag. Beachten Sie bitte, dass die hier aufgeführten Randbreiten nur ungefähre Werte darstellen und in der Praxis geringfügig abweichen können. 6 mm 6 mm 5 mm 5 mm... -
Seite 29: Richtlinien Für Papier
Packungen in der Originalverpackung an einem kühlen und trockenen Ort. ● Lagern Sie Papier bei 18°C–24°C und 40%–60% relativer Luftfeuchtigkeit. ● Verwenden Sie nur Folien, die für Laserdrucker geeignet sind. Canon empfiehlt die Verwendung von Canon-Folien für dieses Gerät. -
Seite 30: Einlegen Von Papier
Einlegen von Papier Wie Sie Papier in das Papiereinzugfach einlegen, siehe „Papiereinzugfach einrichten und Papier einlegen“ im Handbuch für Starter. In den Mehrzweckeinzug Verwenden Sie den Mehrzweckeinzug wenn Sie auf anderem Papier als auf dem im Papiereinzugsfach eingelegten kopieren oder drucken möchten. Legen Sie das Papier blattweise in den Mehrzweckeinzug ein. - Seite 31 Beim Einlegen des Papiers das Papier vorsichtig mit der zu bedruckenden Seite nach oben weisend in den Mehrzweckeinzug einlegen. HINWEIS Falls Sie Papier mit einem Briefkopf einlegen, positionieren Sie das Papier mit der zu bedruckenden Seite (Briefkopfseite) nach oben und mit der oberen Kante voran in den Mehrzweckeinzug.
- Seite 32 Verschieben Sie die Papierführungen, sodass sie links und rechts am Papier anliegen. HINWEIS Falls die Papierführungen nicht korrekt anliegen, kann die Qualität der Ausdrucke beeinträchtigt werden. Geben Sie Format und Typ des eingelegten Papiers an. Einzelheiten zum Einstellen von Papierformat und -typ siehe Siehe „Einstellen von Papierformat und -typ“...
-
Seite 33: Einstellen Von Papierformat Und -Typ
Einstellen von Papierformat und -typ Die Standardeinstellung ist <A4> und <NORMALPAPIER>. Wenn Sie andere Papierformate und/oder Papiertypen einlegen, verwenden Sie das folgende Verfahren zum Ändern der Einstellungen für Papierformat/-typ. Der Vorgang ist jeweils für Papiereinzugsfach und den Mehrzweckeinzug gleich, außer dass in Schritt 3 und 6 entweder das Papiereinzugsfach oder der Mehrzweckeinzug gewählt wird. - Seite 34 [OK] Drücken Sie [ ] oder [ ], um <PAPIERFORMAT> zu wählen, und dann [OK]. Verwenden Sie [ ] oder [ ] zur Auswahl des Papierformats und drücken Sie dann [OK]. <A4>, <B5>, <A5>, <EXECUTIVE>, <US COMMERCIAL 10>, <MONARCH>, <EUROPEAN DL>, <ISO-C5>, <OFICIO>, <BRAZIL-OFICIO>, <MEXICO-OFICIO>, <FOLIE>, <GOVERNMENT- LETTER>, <GOVERNMENT-LEGAL>, <FOOLSCAP>, <LTR>, <LGL>...
- Seite 35 [OK] Drücken Sie [ ] oder [ ], um <PAPIERTYP> zu wählen, und dann [OK]. Wählen Sie den Papiertyp mit [ ] bzw. [ ] und drücken Sie dann [OK]. Sie können zwischen den folgenden Papiertypen wählen: <NORMALPAPIER> oder <NORMALPAPIER N> für Normalpapier (64 g/m bis 90 g/m <SCHWERES PAPIER>...
- Seite 36 3-10...
-
Seite 37: Kopieren
Kopieren Gehen Sie folgendermaßen vor, um eine Kopie zu erstellen. Einzelheiten zu den erweiterten Kopierfunktionen siehe Kapitel 1 „Erweiterte Kopierfunktionen“ im Referenzhandbuch. Dokument einlegen Auf Kopiermodus schalten Legen Sie das Dokument auf das Drücken Sie [COPY]. Vorlagenglas. Die COPY-Anzeige leuchtet, und das Gerät schaltet auf Kopierbereitschaft. -
Seite 38: Kopienzahl Eingeben
Kopienzahl eingeben Kopiervorgang starten Geben Sie die Kopienzahl (1 bis 99) Drücken Sie [Start]. mit den numerischen Tasten ein. Beispiel 1 0 0 % T E X T / F O T O Was wenn... Was wenn... ● Bei Eingabe einer falschen Ziffer: ●... -
Seite 39: Scan-Einstellungen
Scan-Einstellungen Vor Drücken der Taste [Start] zum Beginnen des Kopiervorgangs können Sie die Scan-Einstellungen an das Dokument anpassen. Diese Einstellungen werden bei aktivierter automatischer Rückstellfunktion bzw. durch Drücken von [Stopp/ Rückstell] auf die Standardeinstellungen zurückgesetzt. Bildqualität Drücken Sie [COPY]. Drücken Sie [Bildqualität] wiederholt, um den Dokumenttyp zu wählen. <TEXT/FOTO>: Für Dokumente mit Text und Fotos. -
Seite 40: Dichte
Dichte Sie können die Dichte entweder automatisch oder aber manuell auf einen geeigneten Wert einstellen. ● Automatische Einstellung [OK] Drücken Sie [COPY]. Drücken Sie wiederholt [Dichte], bis <AUTO> angezeigt wird, und dann [OK]. HINWEIS Als Bildqualität wird automatisch <TEXT> vorgegeben. -
Seite 41: Manuelle Einstellung
● Manuelle Einstellung [OK] Drücken Sie [COPY]. Drücken Sie wiederholt auf [Dichte], um den manuellen Modus zu wählen. Beispiel D I C H T E - H L D K + Stellen Sie die gewünschte Kopiendruckdichte mit [ ] oder [ ] ein und drücken Sie dann [OK]. -
Seite 42: Zoomfaktor
Zoomfaktor ● Feste Abbildungsmaßstäbe Sie können Standartformat-Dokumente auf ein anderes Standardformat vergrößern oder verkleinern. [OK] Drücken Sie [COPY]. Drücken Sie [Vergrößern/Verkleinern]. Verwenden Sie [ ] oder [ ] zur Auswahl des Abbildungsmaßstabs und drücken Sie dann [OK]. – 200 % MAX. –... -
Seite 43: Zoomfunktion
● Zoomfunktion Sie können Originale mit einem beliebigen Zoomfaktor in 1 %-Schritten verkleinern und vergrößern. Der Zoombereich erstreckt sich von 50 % bis 200 %. [OK] Drücken Sie [COPY]. Drücken Sie [Vergrößern/Verkleinern] zweimal. Geben Sie den gewünschten Zoomfaktor mit den numerischen Tasten ein und drücken Sie dann [OK]. -
Seite 45: Drucken
Vergewissern Sie sich, dass der Druckertreiber installiert ist. Einzelheiten zur Einstellung des Druckertreibers finden Sie in der Online-Hilfe. Druckbefehl geben Drucker wählen Klicken Sie bei geöffnetem Wählen Sie das Druckersymbol des Dokument einer Anwendung auf Geräts ([Canon MF4010 Series [Datei] > [Drucken]. UFRII LT]). -
Seite 46: Voreinstellungen Anpassen
Voreinstellungen anpassen Dokument drucken Klicken Sie zum Öffnen des Klicken Sie auf [Drucken] bzw. [OK]. Dialogfelds auf [Einstellungen] bzw. [Eigenschaften]. Klicken Sie abschließend auf [OK]. Was wenn... ● Falls Sie den Druckauftrag abbrechen wollen: Siehe Kapitel 2, „Systemmonitor“, im Referenzhandbuch. -
Seite 47: Scannen
Scannen Gehen Sie wie folgt vor, um ein Dokument in Ihren PC zu scannen. Vergewissern Sie sich, dass der Scannertreiber installiert ist. Einzelheiten zur Einstellung des Scannertreibers siehe Scannertreiber-Handbuch (auf der Software-CD). Dokument einlegen Scanmodus aufrufen Legen Sie das Dokument auf das Drücken Sie [SCAN]. -
Seite 48: Einstellung Der Scanfunktion
Einstellung der Scanfunktion Scannen starten Starten Sie MF Toolbox und stellen Drücken Sie [Start]. Sie dann das Scanformat ein. Die Markierung wird über der gewählten Schaltfläche eingeblendet. Einzelheiten zu den MF-Toolbox-Einstellungen siehe Kapitel 2, „Scannen eines Dokuments,“ im Scannertreiber-Handbuch. Was wenn... ●... -
Seite 49: Wartung
Wartung Reinigen des Geräts Beachten Sie vor dem Reinigen des Gehäuse Geräts folgende Punkte: – Vergewissern Sie sich, dass im Bringen Sie den Hauptschalter Gerät keine Dokumente gespeichert in Ausschaltstellung und ziehen sind, schalten Sie dann das Gerät Sie den Netzstecker. aus und ziehen den Netzstecker. -
Seite 50: Geräteinneres
Geräteinneres Öffnen Sie die Druckerabdeckung (B) an der Reinigen Sie regelmäßig den Lasche (A) über der Druckbereich des Geräts, um zu Aussparung. verhindern, dass sich Tonerrückstände und Papierstaub ansammeln. Bringen Sie den Hauptschalter in Ausschaltstellung und ziehen Sie den Netzstecker. Heben Sie die Scaneinheit an, bis sie einrastet (A). - Seite 51 Fassen Sie die Tonerpatrone an VORSICHT ihrem Griff (A). – Geben Sie die Tonerpatrone in ihre Schutzhülle bzw. wickeln Sie sie in ein Der Pfeil (A) auf der Tonerpatrone sollte dickes Tuch, um sie vor Licht zu nach unten zum Gerät hin zeigen. schützen.
- Seite 52 Drücken Sie die Tonerpatrone Schließen Sie die Scaneinheit. hinein, um sicherzustellen, dass sie korrekt im Gerät sitzt. VORSICHT Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. Schließen Sie die Druckerabdeckung an der Schließen Sie das Netzkabel Lasche. wieder an und schalten Sie das Gerät über den Hauptschalter ein.
-
Seite 53: Fixierwalze
Fixierwalze Drücken Sie [ ] bzw. [ um <REINIG.FIX.EINH.> zu Wenn schwarze Streifen auf den Kopien wählen, und dann [OK]. erscheinen, sind möglicherweise die Der Reinigungsvorgang beginnt. Sobald er Fixierwalzen in der Haupteinheit beendet ist, schaltet das Display in den verschmutzt. -
Seite 54: Scanbereich
Scanbereich Schließen Sie die Vorlagenabdeckung. Halten Sie den Scanbereich sauber, um ein Verschmutzen von Kopien zu vermeiden. Öffnen Sie die Vorlagenabdeckung. VORSICHT Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen. Wischen Sie das Vorlagenglas und die Unterseite der Vorlagenabdeckung mit einem Tuch ab, das Sie vorher mit Wasser angefeuchtet haben. -
Seite 55: Auswechseln Der Tonerpatrone
Auswechseln der Tonerpatrone Falls der Ausdruck vertikale weiße Entfernen Sie die Tonerpatrone Streifen aufweist, die Tonerpatrone aus dem Gerät. herausnehmen und schwenken, um den Toner umzuverteilen. Kann das Problem nicht auf diese Weise beseitigt werden, tauschen Sie die Patrone aus. Umverteilen des Toners Heben Sie die Scaneinheit (A) Schwenken Sie die Tonerpatrone... - Seite 56 Fassen Sie die Tonerpatrone an Drücken Sie die Tonerpatrone ihrem Griff (A). hinein, um sicherzustellen, dass sie korrekt im Gerät sitzt. Der Pfeil (A) auf der Tonerpatrone sollte nach unten zum Gerät hin zeigen. VORSICHT Schließen Sie die Niemals die Belichtungsklappe an der Druckerabdeckung mit der Tonerpatrone öffnen.
-
Seite 57: Auswechseln Der Tonerpatrone
Auswechseln der Entfernen Sie die Tonerpatrone aus dem Gerät. Tonerpatrone Heben Sie die Scaneinheit (A) an, bis sie einrastet. Nehmen Sie die neue Tonerpatrone aus ihrer Schutzhülle. Öffnen Sie die Druckerabdeckung (B) mit der Taste (A) über der Aussparung. HINWEIS Bewahren Sie die Schutzhülle auf. - Seite 58 Halten Sie die Tonerpatrone mit Setzen Sie die Tonerpatrone so einer Hand fest und ziehen Sie ein, dass der Überstand auf der den Schutzstreifen vollständig rechten Seite der Tonerpatrone heraus. (A) in der Führung (B) auf der rechten Seite des Geräts sitzt und schieben Sie die Tonerpatrone parallel zur Führung nach unten.
- Seite 59 Schließen Sie die Druckerabdeckung mit der Taste. Schließen Sie die Scaneinheit. VORSICHT Seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen. 7-11...
-
Seite 60: Transport Des Geräts
Transport des Geräts Beachten Sie bitte folgende Öffnen Sie die Druckerabdeckung Vorsichtsmaßregeln beim Transport (B) an der Lasche (A) über der über große Strecken, um Schäden am Aussparung. Gerät zu vermeiden. Schalten Sie das Gerät über den Hauptschalter aus. Lösen Sie das Netzkabel und alle Kabel an der Geräterückseite. - Seite 61 Schließen Sie die Nehmen Sie den Papierstapel Druckerabdeckung an der aus dem Papiereinzugsfach. Lasche. Legen Sie die Staubkappe zur Schließen Sie die Scaneinheit. Aufbewahrung in das Gerät. Drücken Sie die Papierführung hinein und schließen Sie das VORSICHT Papiereinzugfach. Vorsichtig vorgehen, damit Sie sich nicht die Finger einklemmen.
- Seite 62 Klappen Sie den Papieranschlag herunter und schieben Sie die Ausgabefachverlängerung in das Gerät hinein. Vergewissern Sie sich, dass alle Abdeckungen geschlossen sind. Fassen Sie das Gerät an den dafür vorgesehenen Griffpunkten auf beiden Seiten des Geräts wie unten gezeigt und heben Sie es vorsichtig an. VORSICHT –...
-
Seite 63: Störungsbeseitigung
Wasser abwaschen. Warmes Wasser fixiert den Toner! HINWEIS Entfernen Sie verklemmte Dokumente bzw. Papierbögen nicht mit Gewalt aus dem Gerät. Wenden Sie sich erforderlichenfalls an Ihren Canon-Fachhändler oder die Canon-Hotline. Wenden Sie sich erforderlichenfalls an Ihren Canon-Fachhändler oder die Canon-Hotline. - Seite 64 Nehmen Sie den Papierstapel Öffnen Sie die aus dem Papiereinzugsfach. Druckerabdeckung (B) mit der Taste (A) über der Aussparung. Heben Sie die Scaneinheit (A) an, bis sie einrastet.
- Seite 65 Entnehmen Sie die Tonerpatrone aus dem Gerät. VORSICHT – Berühren Sie dabei nicht die Fixiereinheit (A), denn sie wird während des Betriebs VORSICHT sehr heiß. – Die Übertragungsrolle (B) nicht – Nehmen Sie ggf. Ihre Armbanduhr und berühren, da dies zu Schäden am Gerät Armbänder oder Fingerringe ab, bevor führen kann.
- Seite 66 Das verklemmte Papier Fassen Sie das eingeklemmte vorsichtig zwischen Fixiereinheit Papier an beiden Rändern und (A) und Übertragungsrolle (B) ziehen Sie es in Pfeilrichtung herausziehen, bis die heraus. Vorderkante zum Vorschein – Bei Papierzuführung über kommt. Papiereinzugsfach: – Bei Papierzuführung über Mehrzweckeinzug: VORSICHT –...
- Seite 67 Halten Sie die Tonerpatrone am Setzen Sie die Tonerpatrone so Griff. ein, dass der Überstand auf der rechten Seite der Tonerpatrone Der Pfeil (A) auf der Tonerpatrone sollte (A) in der Führung (B) auf der nach unten zum Gerät hin zeigen. rechten Seite des Geräts sitzt und schieben Sie die Tonerpatrone parallel zur...
- Seite 68 Schließen Sie die Schieben Sie die Staubkappe Druckerabdeckung mit der hinein, bis die Überstände (A) Taste. auf beiden Seiten in die Führungen (B) im Gerät greifen. Richten Sie dann die Ecken der Staubkappe mit den Ecken des Papiereinzugsfachs aus. Schließen Sie die Scaneinheit. HINWEIS Nach Beenden aller Abläufe sollte das Gerät betriebsbereit sein.
-
Seite 69: Display-Meldungen
Display-Meldungen Siehe folgende Tabelle, wenn das LCD-Display Fehlermeldungen anzeigt. Allgemein Meldung Beschreibung Maßnahme ABBR : STOPP/ZURÜCKS. Erscheint Variiert mit der eingeblendeten abwechselnd mit Meldung. Einzelheiten siehe anderen Meldungen. Erklärung der Meldung (z.B. <KORR. PAPIER LADEN>). Drücken Sie [Stopp/Rückstell], um den Kopiervorgang abzubrechen, und dann [ REG. - Seite 70 Meldung Beschreibung Maßnahme BEDIENF ZUM ÖFFN ANH Erscheint Variiert mit der eingeblendeten DRUCKERABDECK.ÖFFNEN abwechselnd mit Meldung. Einzelheiten siehe anderen Meldungen. Erklärung der Meldung (z.B. <KEIN TONER MEHR/TONER WECHSELN>). KORR. PAPIER LADEN Das Format des – Legen Sie das korrekte Papier ein oder ändern Sie das Papiers im Papierformat unter...
- Seite 71 Meldung Beschreibung Maßnahme PAPIER NACHLADEN Im Papiereinzugsfach Legen Sie Papier in das bzw. im Papiereinzugsfach oder den Mehrzweckeinzug ist Mehrzweckeinzug ein. (Siehe kein Papier bzw. das „Einlegen von Papier“ auf S. 3-4.) Papier ist nicht korrekt Stellen Sie sicher, dass der eingelegt.
- Seite 72 Code, erneut einschalten. Falls die der die Art des Fehlermeldung weiterhin Fehlers angibt. angezeigt wird, wenden Sie sich an Ihren Canon-Fachhändler oder die Canon-Hotline. TONER NICHT FESTGEL. Eine Tonerpatrone ist Setzen Sie die Tonerpatrone TONER EINFÜGEN nicht bzw. nicht korrekt ein.
-
Seite 73: Drucker
Drucker Meldung Beschreibung Maßnahme ABBR : SYS. -MONITOR Erscheint abwechselnd mit Variiert mit der anderen Meldungen. eingeblendeten Meldung. Einzelheiten siehe Erklärung der Meldung (z.B. <KORR. PAPIER LADEN>). Zum Abbruch des Druckvorgangs von einem Computer siehe Kapitel 2, „Systemmonitor“ im Referenzhandbuch. DRUCKER DATENFEHLER Die vom PC gesendeten Prüfen Sie, ob die Software... -
Seite 74: Wenn Sie Das Problem Nicht Lösen Können
VORSICHT Wenn das Gerät merkwürdige Geräusche, Rauch oder Gerüche abgibt, schalten Sie das Gerät unverzüglich aus, ziehen Sie den Netzstecker und wenden sich an Ihren Canon-Fachhändler oder die Canon-Hotline. Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zu reparieren. -
Seite 75: Geräteeinstellungen
Geräteeinstellungen Geräteeinstellungen Sie können die Geräteeinstellungen über das Einstellungsmenü anpassen, um Funktionen des Geräts zu personalisieren. Zugriff auf das Einstellungsmenü [OK] Drücken Sie [Zusatzfunktionen]. Drücken Sie [ ] oder [ ], um das gewünschte Menü aufzurufen, und dann [OK]. <PAPIEREINSTELLUNG> <ALLGEMEINE EINST.>... - Seite 76 [OK] Drücken Sie [ ] oder [ ], um ein Untermenü zu wählen, und dann [OK]. Drücken Sie [OK], um die Einstellungen zu registrieren bzw. um mit einem Untermenüpunkt fortzufahren. Drücken Sie dann [Stopp/Rückstell], um in den Bereitschaftsmodus zurückzukehren. HINWEIS Drücken Sie [Stopp/Rückstell], um das Menü...
-
Seite 77: Einstellungsmenü
Einstellungsmenü HINWEIS – Abhängig vom Vertriebsgebiet können einige Einstellungen nicht verfügbar sein. – Die in diesem Abschnitt beschriebenen Menüs basieren auf dem Modell MF4010. Manche Funktionen sind bei gewissen Modellen nicht verfügbar, weshalb sich die Menünummern je nach Modell unterscheiden können. PAPIEREINSTELLUNG Einstellung Beschreibung... -
Seite 78: Kopiereinstellung
KOPIEREINSTELLUNG Einstellung Beschreibung 1 STANDARDEINSTELL. Zum Auswählen der Standardeinstellungen für Kopierbetrieb. DICHTE Zum Festlegen der Dichte für Kopierbetrieb. – MANUELL (1-9) – AUTO* * Bei <AUTO> wird die Bildqualität automatisch auf <TEXT> eingestellt. BILDQUALITÄT Zum Festlegen des Dokumenttyps für Kopierbetrieb. –... -
Seite 79: Justage/Reinigung
JUSTAGE/REINIGUNG Einstellung Beschreibung 1 REINIG.FIX.EINH. Reinigt die Fixierwalze. (Siehe „Fixierwalze“ auf S. 7-5.) 2 SONDERMODUS T Zum Einstellen der Unschärfe-Behebung für Ausdrucke. Wenn diese Funktion auf <ein> gestellt ist, wird die Dichte der Ausdrucke verringert. – AUS – EIN 3 SONDERMODUS U Zum Einstellen der Druckqualitätsverbesserung in Umgebung mit hohen Temperaturen und hoher Luftfeuchtigkeit oder mit niedriger Temperatur und niedriger... -
Seite 81: Anhang
Anhang Technische Daten Allgemeines ● Typ Desktop ● Netzanschluss 220-240 V, 50/60 Hz (Die Netzanschlusswerte hängen von dem Land ab, in dem das Produkt erworben wurde.) ● Leistungsaufnahme Max.: Unter 710 W ● Warmlaufzeit ∗ Weniger als 9,0 Sek. (Temperatur: 20°C, Luftfeuchtigkeit: 65%;... -
Seite 82: Kopierer
Allgemeines ● Displaysprachen ENGLISCH / DEUTSCH / FRANZÖSISCH / SPANISCH / ITALIENISCH / SCHWEDISCH / NORWEGISCH / NIEDERLÄNDISCH / FINNISCH / DÄNISCH / PORTUGIESISCH / TSCHECHISCH / SLOWENISCH / UNGARISCH / RUSSISCH / TÜRKISCH / POLNISCH ● Geeignete Dokumente » S. 2-1. ●... -
Seite 83: Drucker
Drucker ● Druckverfahren Indirekt elektrostatisches Verfahren (Fixierung nach Bedarf) ● Papiervorrat – Papiereinzugsfach: 250 Blätter (Höhe: max. 25 mm) Mehrzweckeinzug: 1 Blätter ● Papierausgabe 100 Blätter (64 bis 80 g/m ● Druckgeschwindigkeit Siehe „Kopiergeschwindigkeit,“ auf S. 10-2. ● Druckauflösung 600 dpi × 600 dpi ●... -
Seite 84: Index
Index ALLGEMEINE EINST. 9-1, 9-3 Einlegen Ausgabefach 1-1 Briefumschläge 3-4 Dokument 2-3 Ausgabefachverlängerung 1-2 Papier 3-4 Auswechseln der Tonerpatrone 7-7 [Einstellungen anzeigen]-Taste 1-4 Einstellungsmenü 9-3 Zugriff 9-1 Bedienfeld 1-1, 1-4 Bereitschaftsmodus Copy 1-6 Fehler-Anzeige 1-5 Scan 1-6 Fehlermeldungen Beseitigen von Papierstaus 8-1 Allgemein 8-7 Papierstaus 8-1 Drucker 8-11... - Seite 85 Komponenten des Geräts 1-1 Reinigen des Geräts 7-1 KOPIEREINSTELLUNG 9-1, 9-4 Fixierwalze 7-5 Gehäuse 7-1 Kopieren 4-1 Geräteinneres 7-2 Kopiermodus 1-6 Scanbereich 7-6 LCD-Display 1-5, 1-6 Scanbereich 2-2 Meldungen 8-7 Scaneinheit 1-2 [Löschen]-Taste 1-5 Scan-Einstellungen Kopieren 4-3 Scanmodus 1-6 Mehrzweckeinzug 1-2, 3-4 Scannen 6-1 Menü...
- Seite 86 Umverteilen des Toners 7-7 USB-Anschluss 1-3 Verarbeitung/Daten-Anzeige 1-5 [Vergrößern/Verkleinern]-Taste 1-4 Vorlagenabdeckung 1-1 Vorlagenglas 1-2 Wartung 7-1 Wenn Sie das Problem nicht lösen können 8-12 Zoomfaktor 4-6 Feste Abbildungsmaßstäbe 4-6 Zoomfunktion 4-7 Zugriff Einstellungsmenü 9-1 [Zusatzfunktionen]-Taste 1-4 10-6...
- Seite 87 CANON INC. 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan CANON U.S.A., INC. One Canon Plaza, Lake Success, NY 11042, U.S.A. CANON CANADA INC. 6390 Dixie Road Mississauga, Ontario L5T 1P7, Canada CANON EUROPA N.V. Bovenkerkerweg 59-61 1185 XB Amstelveen, The Netherlands CANON FRANCE S.A.S.
