Messring WMR-100 / Measuring Ring WMR-100
Breite 10 mm
Ausdehnungskoeffizient: ~11ppm
Flanschmaterial: kein spezielles Material notwendig
ØF: Durchmesser des Flansches ohne Maßverkörperung
ØS: Durchmesser der Anschlagschulter
Width 10 mm
Coefficient of expansion: ~11 ppm
Flange material: no special material is required
ØF: diameter of the flange without the measuring ring
ØS: diameter of the stop collar

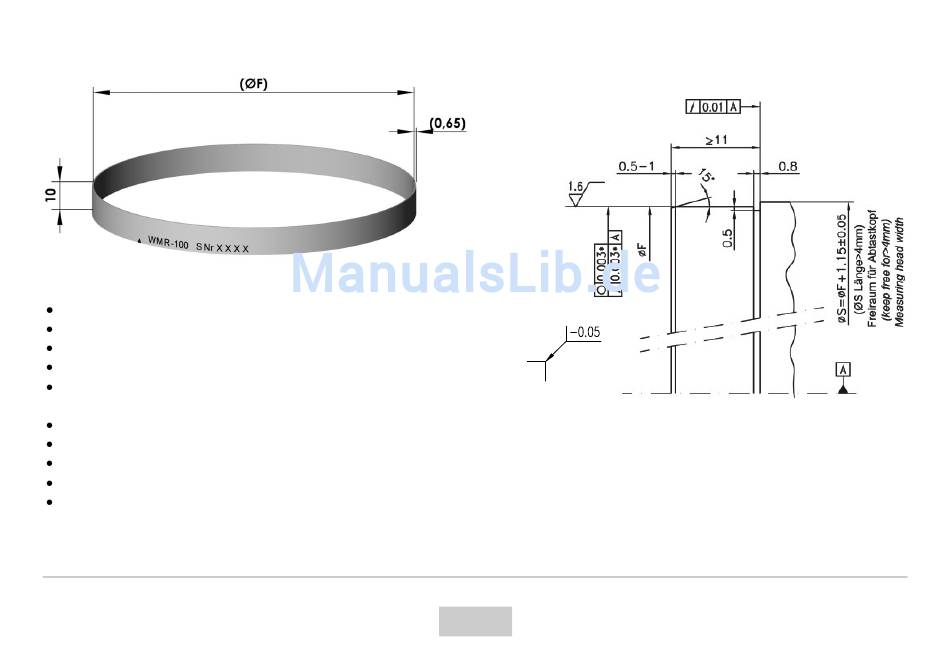

Anschlussmaße Messring WMR - Trägerflansch
(Empfehlung):
Assembly drawing:
* Rundlaufempfehlung
Höhere Rundlaufwerte bis ~0,05 mm haben keinen Einfluss auf die
Funktionen des Gerätes, beeinträchtigen aber verhältnismäßig die
Positioniergenauigkeit.
* Recommended concentricity
Greater eccentricities of up to ~0.05 mm do not affect the function of
the device, but do cause a proportionate deterioration in the accuracy of
positioning.
