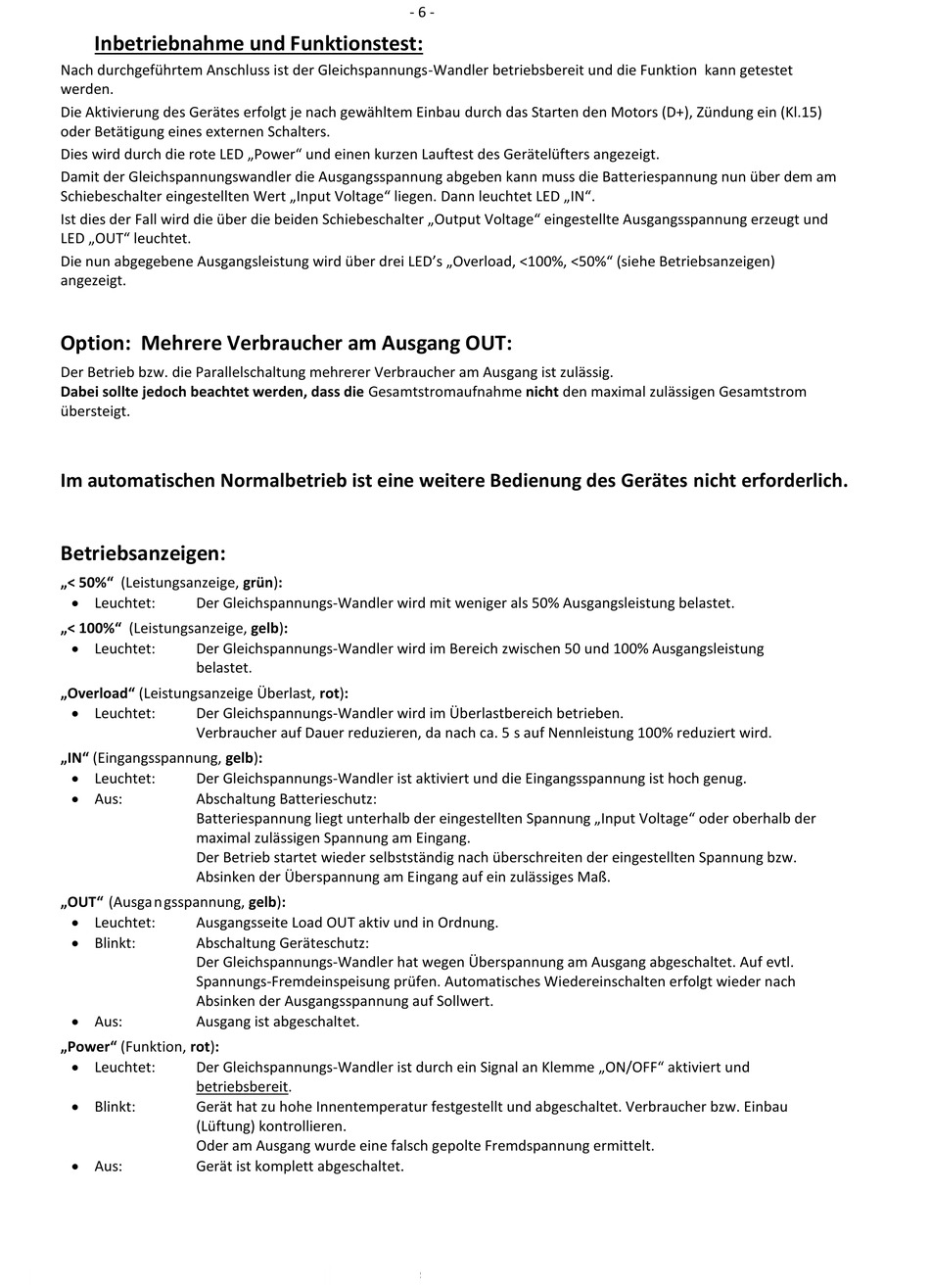

Votronic DCDC 1224-25 Bedienungsanleitung Seite 6

Inbetriebnahme und Funktionstest:
Nach durchgeführtem Anschluss ist der Gleichspannungs-Wandler betriebsbereit und die Funktion kann getestet
werden.
Die Aktivierung des Gerätes erfolgt je nach gewähltem Einbau durch das Starten den Motors (D+), Zündung ein (Kl.15)
oder Betätigung eines externen Schalters.
Dies wird durch die rote LED „Power" und einen kurzen Lauftest des Gerätelüfters angezeigt.
Damit der Gleichspannungswandler die Ausgangsspannung abgeben kann muss die Batteriespannung nun über dem am
Schiebeschalter eingestellten Wert „Input Voltage" liegen. Dann leuchtet LED „IN".
Ist dies der Fall wird die über die beiden Schiebeschalter „Output Voltage" eingestellte Ausgangsspannung erzeugt und
LED „OUT" leuchtet.
Die nun abgegebene Ausgangsleistung wird über drei LED's „Overload, <100%, <50%" (siehe Betriebsanzeigen)
angezeigt.
Option: Mehrere Verbraucher am Ausgang OUT:
Der Betrieb bzw. die Parallelschaltung mehrerer Verbraucher am Ausgang ist zulässig.
Dabei sollte jedoch beachtet werden, dass die Gesamtstromaufnahme nicht den maximal zulässigen Gesamtstrom
übersteigt.
Im automatischen Normalbetrieb ist eine weitere Bedienung des Gerätes nicht erforderlich.
Betriebsanzeigen:
„< 50%" (Leistungsanzeige, grün):
 Leuchtet:
Der Gleichspannungs-Wandler wird mit weniger als 50% Ausgangsleistung belastet.
„< 100%" (Leistungsanzeige, gelb):
 Leuchtet:
Der Gleichspannungs-Wandler wird im Bereich zwischen 50 und 100% Ausgangsleistung
belastet.
„Overload" (Leistungsanzeige Überlast, rot):
 Leuchtet:
Der Gleichspannungs-Wandler wird im Überlastbereich betrieben.
Verbraucher auf Dauer reduzieren, da nach ca. 5 s auf Nennleistung 100% reduziert wird.
„IN" (Eingangsspannung, gelb):
 Leuchtet:
Der Gleichspannungs-Wandler ist aktiviert und die Eingangsspannung ist hoch genug.
 Aus:
Abschaltung Batterieschutz:
Batteriespannung liegt unterhalb der eingestellten Spannung „Input Voltage" oder oberhalb der
maximal zulässigen Spannung am Eingang.
Der Betrieb startet wieder selbstständig nach überschreiten der eingestellten Spannung bzw.
Absinken der Überspannung am Eingang auf ein zulässiges Maß.
„OUT" (Ausgan gsspannung, gelb):
 Leuchtet:
Ausgangsseite Load OUT aktiv und in Ordnung.
 Blinkt:
Abschaltung Geräteschutz:
Der Gleichspannungs-Wandler hat wegen Überspannung am Ausgang abgeschaltet. Auf evtl.
Spannungs-Fremdeinspeisung prüfen. Automatisches Wiedereinschalten erfolgt wieder nach
Absinken der Ausgangsspannung auf Sollwert.
 Aus:
Ausgang ist abgeschaltet.
„Power" (Funktion, rot):
 Leuchtet:
Der Gleichspannungs-Wandler ist durch ein Signal an Klemme „ON/OFF" aktiviert und
betriebsbereit.
 Blinkt:
Gerät hat zu hohe Innentemperatur festgestellt und abgeschaltet. Verbraucher bzw. Einbau
(Lüftung) kontrollieren.
Oder am Ausgang wurde eine falsch gepolte Fremdspannung ermittelt.
 Aus:
Gerät ist komplett abgeschaltet.
