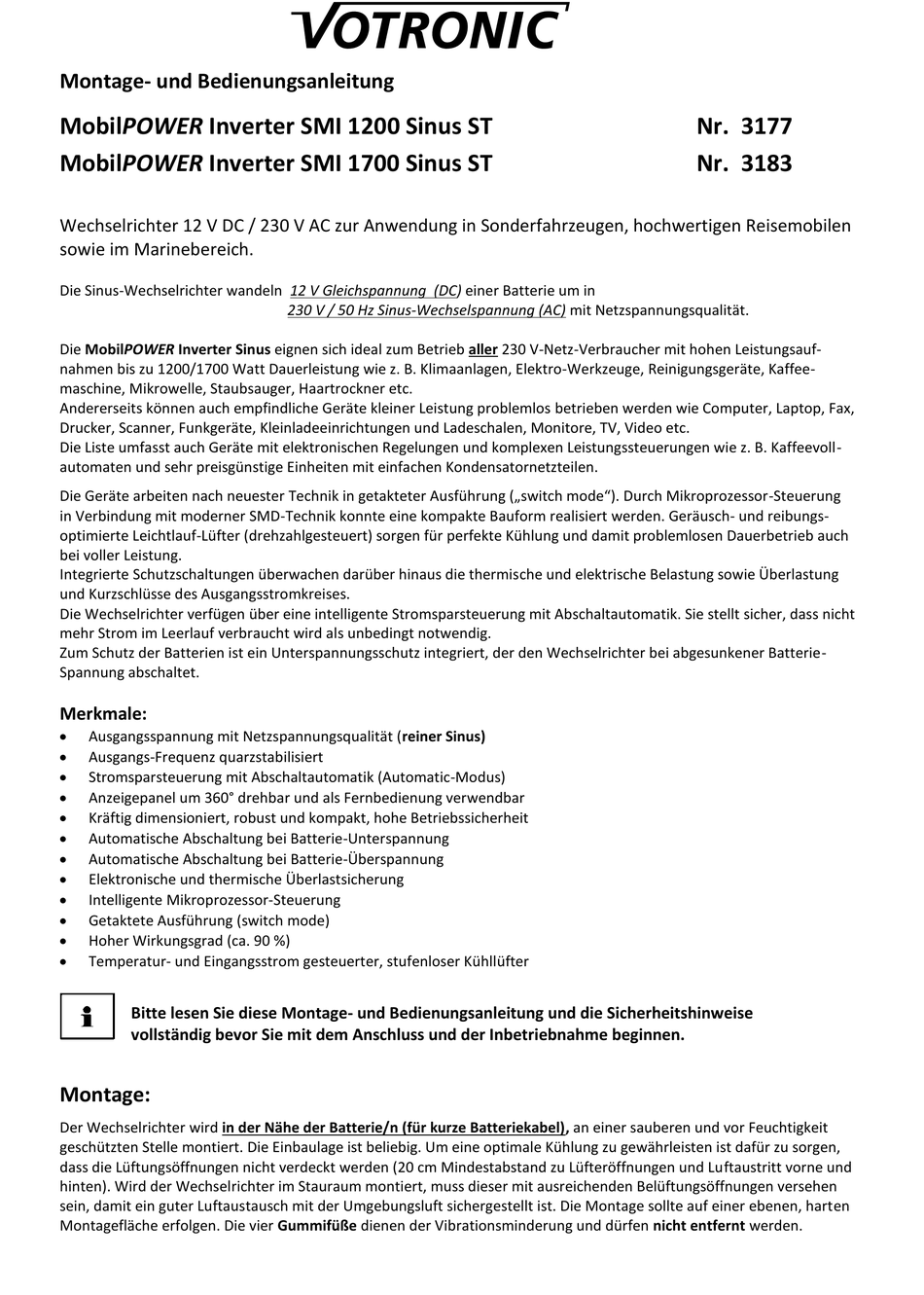

Montage- und Bedienungsanleitung
MobilPOWER Inverter SMI 1200 Sinus ST
MobilPOWER Inverter SMI 1700 Sinus ST
Wechselrichter 12 V DC / 230 V AC zur Anwendung in Sonderfahrzeugen, hochwertigen Reisemobilen
sowie im Marinebereich.
Die Sinus-Wechselrichter wandeln 12 V Gleichspannung (DC) einer Batterie um in
Die MobilPOWER Inverter Sinus eignen sich ideal zum Betrieb aller 230 V-Netz-Verbraucher mit hohen Leistungsauf-
nahmen bis zu 1200/1700 Watt Dauerleistung wie z. B. Klimaanlagen, Elektro-Werkzeuge, Reinigungsgeräte, Kaffee-
maschine, Mikrowelle, Staubsauger, Haartrockner etc.
Andererseits können auch empfindliche Geräte kleiner Leistung problemlos betrieben werden wie Computer, Laptop, Fax,
Drucker, Scanner, Funkgeräte, Kleinladeeinrichtungen und Ladeschalen, Monitore, TV, Video etc.
Die Liste umfasst auch Geräte mit elektronischen Regelungen und komplexen Leistungssteuerungen wie z. B. Kaffeevoll-
automaten und sehr preisgünstige Einheiten mit einfachen Kondensatornetzteilen.
Die Geräte arbeiten nach neuester Technik in getakteter Ausführung („switch mode"). Durch Mikroprozessor-Steuerung
in Verbindung mit moderner SMD-Technik konnte eine kompakte Bauform realisiert werden. Geräusch- und reibungs-
optimierte Leichtlauf-Lüfter (drehzahlgesteuert) sorgen für perfekte Kühlung und damit problemlosen Dauerbetrieb auch
bei voller Leistung.
Integrierte Schutzschaltungen überwachen darüber hinaus die thermische und elektrische Belastung sowie Überlastung
und Kurzschlüsse des Ausgangsstromkreises.
Die Wechselrichter verfügen über eine intelligente Stromsparsteuerung mit Abschaltautomatik. Sie stellt sicher, dass nicht
mehr Strom im Leerlauf verbraucht wird als unbedingt notwendig.
Zum Schutz der Batterien ist ein Unterspannungsschutz integriert, der den Wechselrichter bei abgesunkener Batterie-
Spannung abschaltet.
Merkmale:
Ausgangsspannung mit Netzspannungsqualität (reiner Sinus)
Ausgangs-Frequenz quarzstabilisiert
Stromsparsteuerung mit Abschaltautomatik (Automatic-Modus)
Anzeigepanel um 360° drehbar und als Fernbedienung verwendbar
Kräftig dimensioniert, robust und kompakt, hohe Betriebssicherheit
Automatische Abschaltung bei Batterie-Unterspannung
Automatische Abschaltung bei Batterie-Überspannung
Elektronische und thermische Überlastsicherung
Intelligente Mikroprozessor-Steuerung
Getaktete Ausführung (switch mode)
Hoher Wirkungsgrad (ca. 90 %)
Temperatur- und Eingangsstrom gesteuerter, stufenloser Kühllüfter
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise
vollständig bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Montage:
Der Wechselrichter wird in der Nähe der Batterie/n (für kurze Batteriekabel), an einer sauberen und vor Feuchtigkeit
geschützten Stelle montiert. Die Einbaulage ist beliebig. Um eine optimale Kühlung zu gewährleisten ist dafür zu sorgen,
dass die Lüftungsöffnungen nicht verdeckt werden (20 cm Mindestabstand zu Lüfteröffnungen und Luftaustritt vorne und
hinten). Wird der Wechselrichter im Stauraum montiert, muss dieser mit ausreichenden Belüftungsöffnungen versehen
sein, damit ein guter Luftaustausch mit der Umgebungsluft sichergestellt ist. Die Montage sollte auf einer ebenen, harten
Montagefläche erfolgen. Die vier Gummifüße dienen der Vibrationsminderung und dürfen nicht entfernt werden.
230 V / 50 Hz Sinus-Wechselspannung (AC) mit Netzspannungsqualität.
Nr. 3177
Nr. 3183

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Votronic 3177

  • Seite 1 Montage- und Bedienungsanleitung MobilPOWER Inverter SMI 1200 Sinus ST Nr. 3177 MobilPOWER Inverter SMI 1700 Sinus ST Nr. 3183 Wechselrichter 12 V DC / 230 V AC zur Anwendung in Sonderfahrzeugen, hochwertigen Reisemobilen sowie im Marinebereich. Die Sinus-Wechselrichter wandeln 12 V Gleichspannung (DC) einer Batterie um in 230 V / 50 Hz Sinus-Wechselspannung (AC) mit Netzspannungsqualität.
  • Seite 2: Kapazität Der Batterie (Ah)

    - 2 - Anzeigepanel / Fernbedienung: Um den Wechselrichter optimal zu platzieren, kann das Anzeigepanel nach Entfernen der zwei Befestigungsschrauben heraus genommen und in der gewünschten Stellung wieder eingesetzt (in 90°-Schritten drehbar) und verschraubt werden. Bei Einbau des Wechselrichters an schwer zugänglicher Stelle, kann das Anzeigepanel auch als Fernbedienung verwendet werden.
  • Seite 3: Anschluss Ausgang Wechselspannung (Ac)

    - 3 - Anschluss Ausgang Wechselspannung (AC): Der Ausgang des Wechselrichters an der Schuko-Steckdose führt lebensgefährliche Netzspannung 230 V AC! Die nationalen Installations-und Sicherheits-Vorschriften zum Schutz gegen elektrischen Schlag sind einzuhalten (Schutz gegen Berührung spannungsführender Teile, Isolationsvorschriften). Hinweis: Zur Sicherheit gegen Isolationsfehler der angeschlossenen Geräte und zwecks universeller Verwendbarkeit ist der Ausgang (230 V AC) des Wechselrichters so konstruiert, dass er sowohl von der Batterieseite (DC) als auch vom Gehäuse galvanisch getrennt (voll isoliert) ist, d.
  • Seite 4: Betrieb Eines Verbrauchers Am Wechselrichter

    - 4 - Anschluss-Schema 1: Betrieb eines Verbrauchers am Wechselrichter: Der Verbraucher wird an der Schuko-Steckdose „OUT“ des Gerätes angeschlossen.
  • Seite 5: Betrieb Mehrerer Verbraucher Mit Einer Steckdosenleiste Am Wechselrichter

    - 5 - Anschluss-Schema 2: Betrieb mehrerer Verbraucher mit einer Steckdosenleiste am Wechselrichter: Die Steckdosenleiste wird an der Schuko-Steckdose „OUT“ des Gerätes angeschlossen. Die Steckdosenleiste soll laut Normung nicht fest installiert sein und die Verbindung des Erdungsbolzens am Wechselrichter mit der Potentialausgleichsleitung 4 mm grün/gelb zur Haupterdungsklemme des Fahrzeugs dient dem Schutz bei möglichen Isolationsfehlern der angeschlossenen Geräte.
  • Seite 6: Anschluss-Schema

    - 6 - Anschluss-Schema 3: Betrieb mehrerer Verbraucher im fest installierten System am Wechselrichter: Die fest installierten Verbraucher-Steckdosen „2“ werden an der Schuko-Steckdose „OUT“ des Wechselrichters angeschlossen, laut Normung über einen Fehlerstromschutzschalter (FI-Schalter 30 mA) geführt und mit einer zusätzlichen Potentialausgleichsleitung versehen. Desweiteren werden die Schraubklemmen „N1“ und „PE“ am Wechselrichter mit einem kurzen isolierten Drahtstück 2,5 mm als „Erdungsbrücke“...
  • Seite 7: Betrieb Des Wechselrichters Im Automatic-Modus (Standby-Betrieb)

    - 7 - Inbetriebnahme und Funktion: Nach Anschluss des Wechselrichters an die 12 V-Batterie ist das Gerät betriebsbereit. Durch kurzes Betätigen des ON/OFF-Schalters am Anzeigepanel des Wechselrichters wird das Gerät eingeschaltet (ON) und die grüne Leuchtdiode (LED) „INVERTER“ zeigt die Betriebsbereitschaft an. Nach einem internen Selbsttest des gesamten Systems, signalisiert durch 2 kurze und einen langen Signalton, startet der Betrieb des Inverters.
  • Seite 8: Betrieb Des Wechselrichters Im Permanenten Dauerbetrieb

    - 8 - Betrieb des Wechselrichters im permanenten Dauerbetrieb: Wird ein Betrieb des Wechselrichters im permanenten Dauerbetrieb gewünscht, muss der Umschalter 4 (RunMode) auf die Position “Always On“ geschaltet werden. In dieser Schaltstellung startet der Inverter selbstständig sobald er an 12 V-Batteriespannung angeschlossen ist. Die Funktion der Taste auf dem Anzeigepanel ist in diesem Betriebsmodus ohne Funktion.
  • Seite 9: Fehlermeldungen

    - 9 - Tabelle Fehlermeldungen: Schaltet der Wechselrichter wegen Überlastung ab, wird der Abschaltvorgang zusätzlich weiter ausgewertet, um eindeutig den Fehler zu beschreiben. Das Abschaltkriterium wird durch die LED-Anzeige wie folgt dargestellt (X = LED blinkt, O = LED blinkt zeit- und temperaturabhängig, = LED Aus): Overload <...
  • Seite 10: Sicherheitshinweise

     Bei nicht zweckbestimmter Anwendung des Gerätes, bei Betrieb außerhalb der technischen Spezifikationen, unsachgemäßer Bedienung oder Fremdeingriff erlischt die Gewährleistung. Für daraus entstandene Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf jegliche Service-Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden. Service-Leistungen ausschließlich durch VOTRONIC Lauterbach.
  • Seite 11 - 11 - Technische Daten: SMI 1200 Sinus ST SMI 1700 Sinus ST Batterie-Nennspannung (DC): 12 V 12 V Eingangsspannung (DC): (10,5 V - 15 V) (10,5 V - 15 V) Empfohlene Mindest-Batteriekapazität: > 85 Ah (je nach Verbraucher) > 100 Ah (je nach Verbraucher) Batterie-Anschlusskabel Mindestquerschnitte: 25 mm 35 mm...
  • Seite 12 Art.-Nr. 2258 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  VOTRONIC 09/17. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de...
