Votronic LCD-Volt-/Amperemeter S Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
LCD-Volt-/Amperemeter S

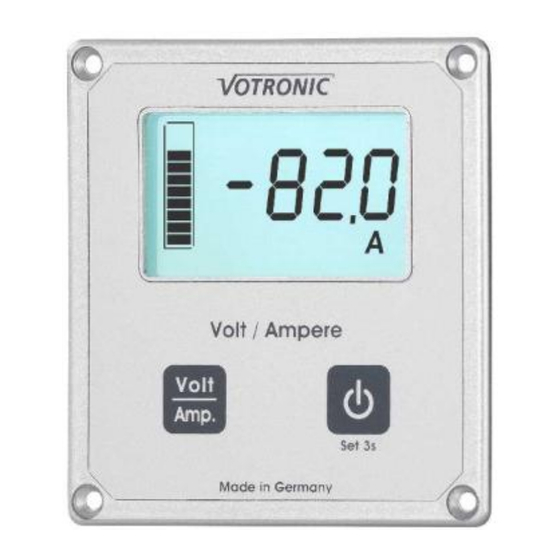

Dieses Kombigerät bringt die Spannungs- und Stromdaten der Batterie und der Verbraucher zur Anzeige.
Im Amperemeter-Betrieb werden die aktuellen Batterieströme dargestellt, sowohl als genauer digitaler Zahlenwert als
auch zusätzlich durch eine Balkenanzeige. Diese Betriebsart dient der Kontrolle der aktuellen Batterieströme von Ladung
und Verbrauch der Bord-Batterie. Auch die wichtigen, kleinen Ströme werden genau abgelesen. Irrtümlich noch
eingeschaltete und auch heimliche Verbraucher (Isolationsmängel, Fehlschaltungen, Stand-by-Geräte usw.) werden sofort
erkannt. Entladeströme sind dabei durch ein „-" Zeichen gekennzeichnet.
Im Voltmeter-Betrieb bringt die genaue Messung der Bordspannung Sicherheit, denn schädliche Tiefentladungen der
Bordbatterie werden sofort erkannt und können durch sofortiges Laden behoben werden. Die Spannung wird als genauer
digitaler Zahlenwert dargestellt. Die zusätzliche Balkenanzeige arbeitet im Bereich von 10,5 bis 15 V.
Bei der Installation des Gerätes wird einmalig 12 V- oder 24 V-Betrieb eingestellt.
Der mitgelieferte Mess-Shunt ist außerordentlich robust und weist eine extreme Überlastfähigkeit auf (siehe dazu auch
„Technische Daten").
Das Volt-/Amperemeter reiht sich optisch und von den Abmessungen her nahtlos in das Votronic-Modulsystem ein.
Hierzu gehören Tankanzeige-Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Solar-Computer, Batterie-
Computer, Voltmeter und Thermometer) sowie Schalter- und Sicherungspanels.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Die mitgelieferte Steuerleitung ist speziell für diese Anwendung konzipiert und geprüft. Sie muss
zwingend für die einwandfreie Funktion des Gerätes verwendet werden. Eine baugleiche Ausführung
kann zu einer Fehlfunktion führen, die nicht durch die Gewährleistung abgedeckt ist.
Montage und Anschluss:
Anzeigeeinheit
Die geringe Einbautiefe (ca. 27 mm) der Elektronik ermöglicht das „Einlassen" in der Wandstärke der Möbelbauplatten, so
dass immer ein optimaler Einbauort gewählt werden kann. Die lichte Weite des Ausschnittes beträgt min.71 x 66 mm um
ein sicheres Ausrichten der Gerätefront zu gewährleisten. Verwenden Sie bitte die beiliegende Bohrschablone, die auch
die Kombination mit weiteren Anzeigepanelen berücksichtigt.
Die rückseitige Ausschnittöffnung ist nach Möglichkeit mit einem elektrisch nichtleitenden Material abzudecken, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Die Anzeigeeinheit wird über die mitgelieferte Steuerleitung 5 m lang mit dem mitgelieferten Strom-Mess-Shunt
verbunden. Der Anschluss ist steckfertig ausgeführt und die Leitung sollte entsprechend der Sicherheitshinweise verlegt
werden.
Die Länge der Steuerleitung beträgt 5 m. Sollte diese Länge zur Anschlusseinheit nicht ausreichen, kann die als Zubehör
erhältliche Steuerleitungs-Verlängerung (5 m), Art.-Nr. 2005 verwendet werden, sodass eine Gesamtlänge von 10 m
genutzt werden kann.
Mess-Shunt
Über den Mess-Shunt müssen alle Batterieströme fließen. Er ist daher in unmittelbarer Nähe der Batterie(n) zu
montieren. Es ist darauf zu achten, dass alle Verbraucher und Ladevorrichtungen für die Batterie über den Shunt geführt
werden, damit sämtliche Batterieaktivitäten registriert werden. Batterieverbände der Zeichnung entsprechend verbinden.
mit 100 A Mess-Shunt
Nr. 1259
