Anschließen
VORSICHT
Verletzungs-/Beschädigungs-
gefahr!
– Verlegen Sie die Kabel so,
dass sie keine Stolperfallen
bilden.
1. Verlegen Sie Lautsprecherkabel
vom AV-Receiver zu jedem Reflekt-
Lautsprecher. Verwenden Sie dazu
möglichst hochwertige Lautspre-
cher-Doppellitze mit einem Quer-
schnitt von mindestens 1 mm

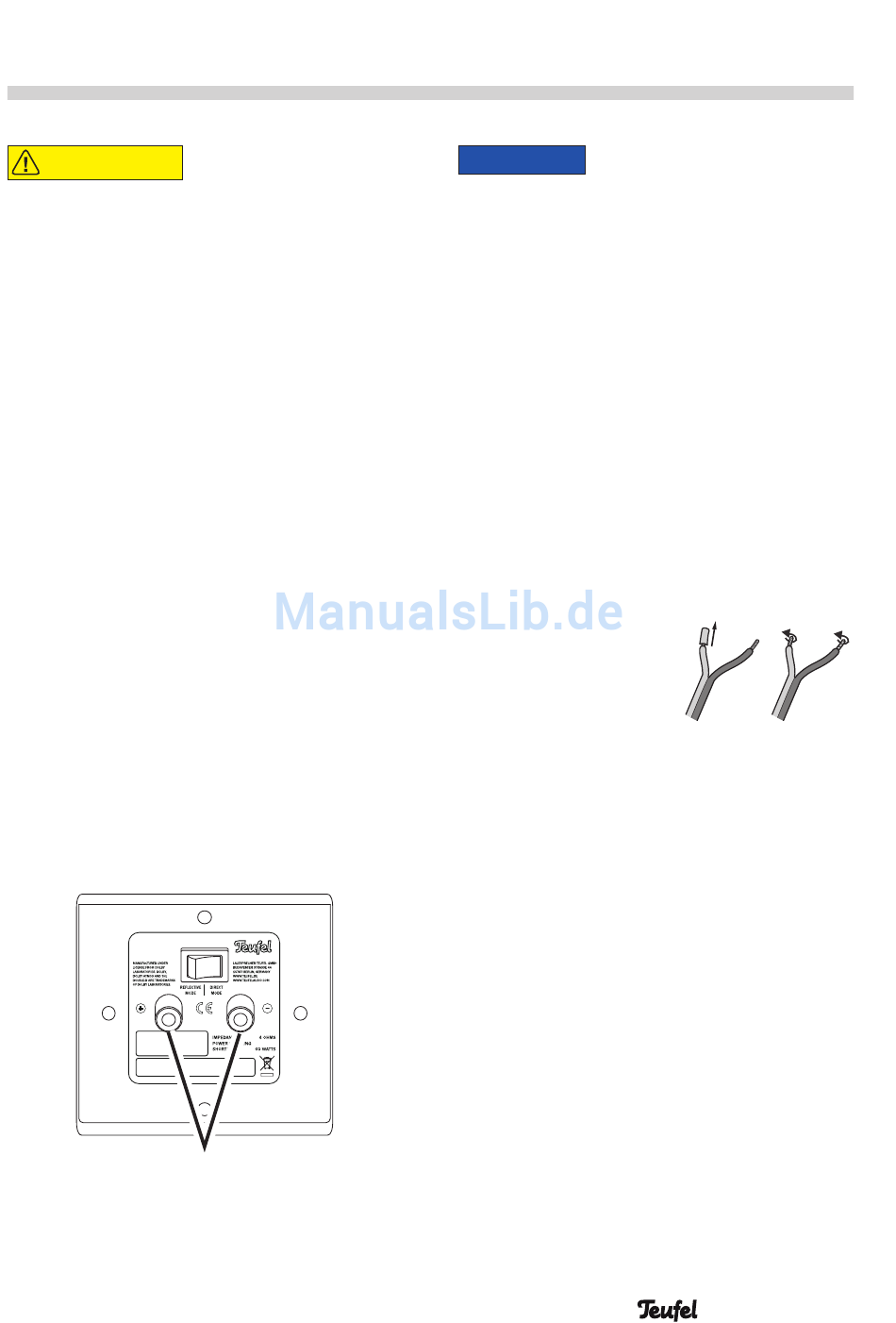

2. An der Rückseite der Lautsprecher
befindet sich je ein Anschluss-
terminal mit zwei Polklemmen (7).
Hier können Sie das Lautsprecher-
kabel direkt oder mittels Bananen-
steckern anschließen.
Wir beschreiben hier nur den
direkten Anschluss.
Die Klemmen sind rot (+) und
schwarz (-) markiert.
.
2
(7)
HINWEIS
Achten Sie auf die korrekte
Polung!
– Verbinden Sie jeweils die
gleichfarbigen Klemmen
miteinander, da sonst die
Klangqualität leidet. Um
dies zu erleichtern, sind die
einzelnen Litzen der Laut-
sprecherkabel durch unter-
schiedliche Farben oder
Formen gekennzeichnet.
3. Teilen Sie die Litze
an beiden Enden
auf etwa 30 mm
und entfernen Sie
jeweils ca. 10 mm der Isolierung.
Verdrehen Sie die Litze, damit
keine Adern herausstehen.
4. Drehen Sie die Anschlussklemme
gegen den Uhrzeigersinn los.
Führen Sie das abisolierte Kabel-
ende in das nun sichtbare Loch
ein. Drehen Sie die Klemme im
Uhrzeigersinn zu. Damit ist das
Kabel festgeklemmt.
5. Schließen Sie das andere Ende
des Lautsprecherkabels an die
Klemmen Ihres AV-Receivers an.
• Reflekt
13
