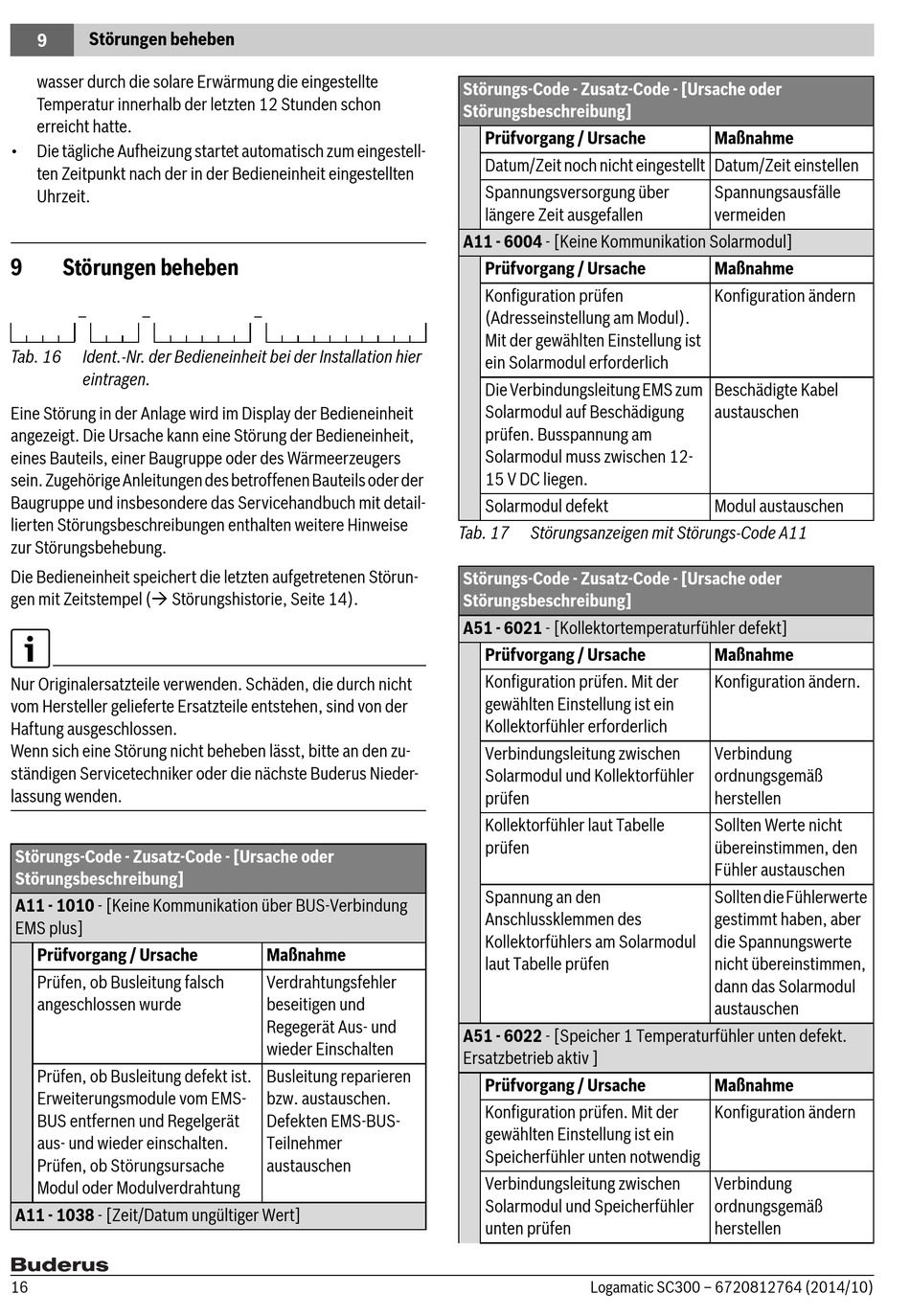

Störungen beheben
9
wasser durch die solare Erwärmung die eingestellte
Temperatur innerhalb der letzten 12 Stunden schon
erreicht hatte.
•
Die tägliche Aufheizung startet automatisch zum eingestell-
ten Zeitpunkt nach der in der Bedieneinheit eingestellten
Uhrzeit.
9
Störungen beheben
_
_
Tab. 16
Ident.-Nr. der Bedieneinheit bei der Installation hier
eintragen.
Eine Störung in der Anlage wird im Display der Bedieneinheit
angezeigt. Die Ursache kann eine Störung der Bedieneinheit,
eines Bauteils, einer Baugruppe oder des Wärmeerzeugers
sein. Zugehörige Anleitungen des betroffenen Bauteils oder der
Baugruppe und insbesondere das Servicehandbuch mit detail-
lierten Störungsbeschreibungen enthalten weitere Hinweise
zur Störungsbehebung.
Die Bedieneinheit speichert die letzten aufgetretenen Störun-
gen mit Zeitstempel ( Störungshistorie, Seite 14).
Nur Originalersatzteile verwenden. Schäden, die durch nicht
vom Hersteller gelieferte Ersatzteile entstehen, sind von der
Haftung ausgeschlossen.
Wenn sich eine Störung nicht beheben lässt, bitte an den zu-
ständigen Servicetechniker oder die nächste Buderus Nieder-
lassung wenden.
Störungs-Code - Zusatz-Code - [Ursache oder
Störungsbeschreibung]
A11 - 1010 - [Keine Kommunikation über BUS-Verbindung
EMS plus]
Prüfvorgang / Ursache
Prüfen, ob Busleitung falsch
angeschlossen wurde
Prüfen, ob Busleitung defekt ist.
Erweiterungsmodule vom EMS-
BUS entfernen und Regelgerät
aus- und wieder einschalten.
Prüfen, ob Störungsursache
Modul oder Modulverdrahtung
A11 - 1038 - [Zeit/Datum ungültiger Wert]
16
_
Maßnahme
Verdrahtungsfehler
beseitigen und
Regegerät Aus- und
wieder Einschalten
Busleitung reparieren
bzw. austauschen.
Defekten EMS-BUS-
Teilnehmer
austauschen
Störungs-Code - Zusatz-Code - [Ursache oder
Störungsbeschreibung]
Prüfvorgang / Ursache
Datum/Zeit noch nicht eingestellt Datum/Zeit einstellen
Spannungsversorgung über
längere Zeit ausgefallen
A11 - 6004 - [Keine Kommunikation Solarmodul]
Prüfvorgang / Ursache
Konfiguration prüfen
(Adresseinstellung am Modul).
Mit der gewählten Einstellung ist
ein Solarmodul erforderlich
Die Verbindungsleitung EMS zum
Solarmodul auf Beschädigung
prüfen. Busspannung am
Solarmodul muss zwischen 12-
15 V DC liegen.
Solarmodul defekt
Tab. 17
Störungsanzeigen mit Störungs-Code A11
Störungs-Code - Zusatz-Code - [Ursache oder
Störungsbeschreibung]
A51 - 6021 - [Kollektortemperaturfühler defekt]
Prüfvorgang / Ursache
Konfiguration prüfen. Mit der
gewählten Einstellung ist ein
Kollektorfühler erforderlich
Verbindungsleitung zwischen
Solarmodul und Kollektorfühler
prüfen
Kollektorfühler laut Tabelle
prüfen
Spannung an den
Anschlussklemmen des
Kollektorfühlers am Solarmodul
laut Tabelle prüfen
A51 - 6022 - [Speicher 1 Temperaturfühler unten defekt.
Ersatzbetrieb aktiv ]
Prüfvorgang / Ursache
Konfiguration prüfen. Mit der
gewählten Einstellung ist ein
Speicherfühler unten notwendig
Verbindungsleitung zwischen
Solarmodul und Speicherfühler
unten prüfen
Logamatic SC300 – 6720812764 (2014/10)
Maßnahme
Spannungsausfälle
vermeiden
Maßnahme
Konfiguration ändern
Beschädigte Kabel
austauschen
Modul austauschen
Maßnahme
Konfiguration ändern.
Verbindung
ordnungsgemäß
herstellen
Sollten Werte nicht
übereinstimmen, den
Fühler austauschen
Sollten die Fühlerwerte
gestimmt haben, aber
die Spannungswerte
nicht übereinstimmen,
dann das Solarmodul
austauschen
Maßnahme
Konfiguration ändern
Verbindung
ordnungsgemäß
herstellen
