5.11. MANUELLER TEST DER RELAIS

Rack Ausführung: lösen Sie die Schrauben der Abdeckung mit einem Torx T10
Schraubenzieher um an die Schalter zu gelangen.

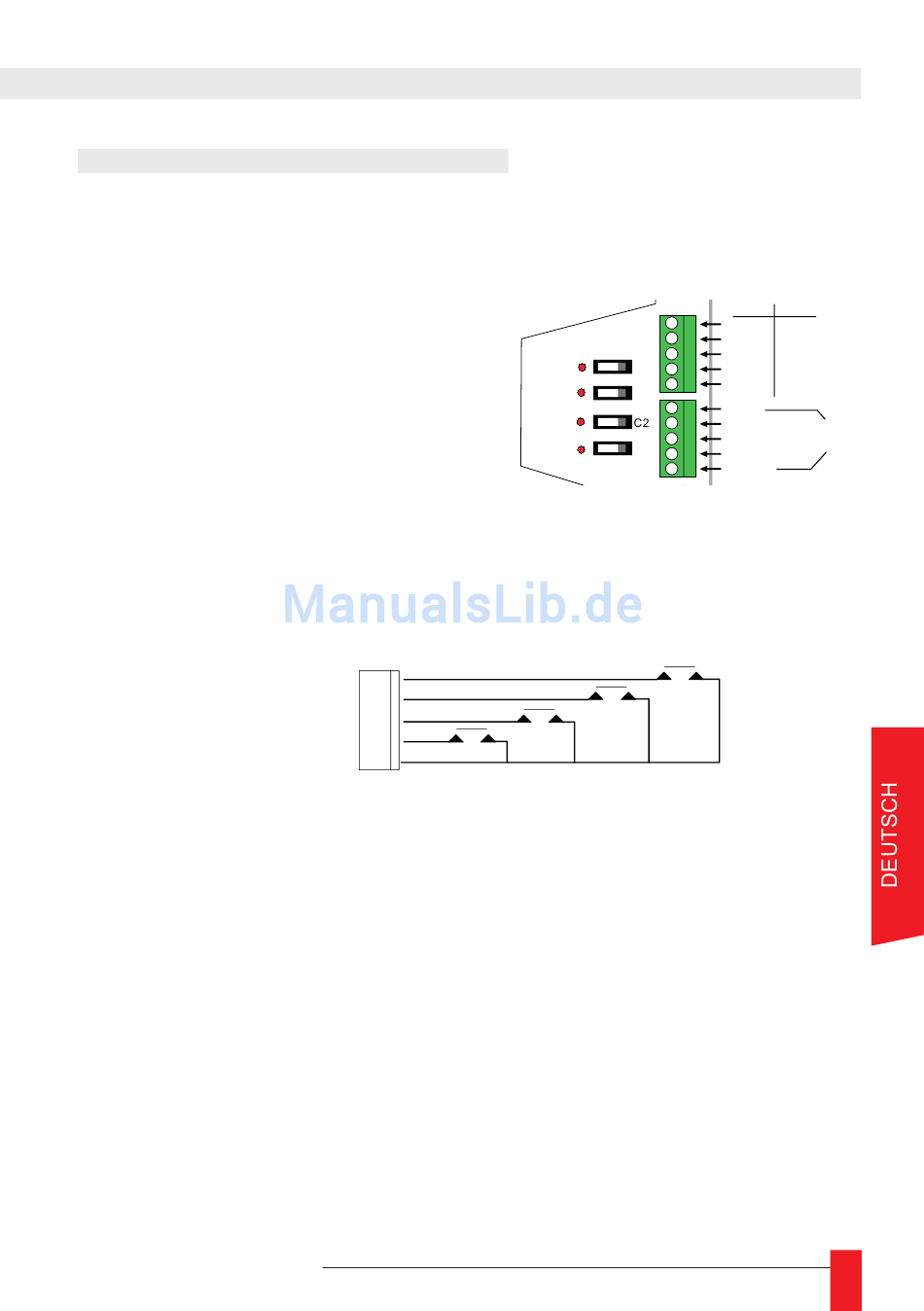

5.11.1. Relais Test über interne Schalter
► Um die Anschlüsse an den Relais zu
testen oder Auschalten stellen Sie den,
Switch auf Position «On» Relais ges-
chlossen, «OFF» Relais offen. Danach
stellen Sie den Switch auf «AUTO» für
den automatischen Betrieb.
► In Position «On», leuchtet die entsprechende LED in grün = «Relais geschlossen».
5.11.2. Relais Test über externe Schalter
Jeder Relais ausser C5 und C6 kann über einen Schalter oder Schliesser Stromfrei
gesteuert werden.
► Verkabelung:
Taste / Schalter Vorgaben:
Abschaltvermögen sollte gleich oder grösser als 30 Volts / 20 mA sein.
MDE-Radio-Timing-GTC-3080V2.3
C4
C3
C2
C1
COM
Schließen
AUT OFF ON
N°4 C4
Schließen
AUT OFF ON
C3
N°3
Schließen
AUT OFF ON
N°2
Schließen
AUT OFF ON
N°1 C1
Ausgang
Min. Imp.
Ausgang
IRIGB /AFNOR
Eingang Antenne
oder Synchr. Code
RS485 RS232
R- NC
T- TXD2
R+ RXD1
T+ TXD1
GND GND
C4
C3
Manuelle
C2
Steuerung
C1
COM
C4
C3
C2
L
C1
N
230 VAC
L
Erdung (zwingend)
230 VAC
N
