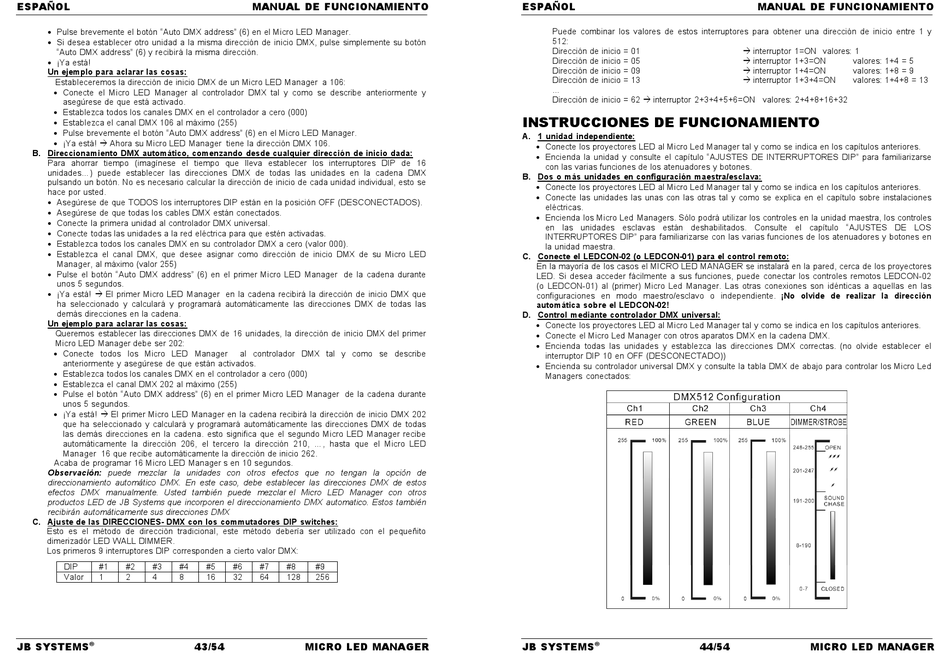

ESPAÑOL
 Pulse brevemente el botón "Auto DMX address" (6) en el Micro LED Manager.
 Si desea establecer otro unidad a la misma dirección de inicio DMX, pulse simplemente su botón
"Auto DMX address" (6) y recibirá la misma dirección.
 ¡Ya está!
Un ejemplo para aclarar las cosas:
Estableceremos la dirección de inicio DMX de un Micro LED Manager a 106:
 Conecte el Micro LED Manager al controlador DMX tal y como se describe anteriormente y
asegúrese de que está activado.
 Establezca todos los canales DMX en el controlador a cero (000)
 Establezca el canal DMX 106 al máximo (255)
 Pulse brevemente el botón "Auto DMX address" (6) en el Micro LED Manager.
 ¡Ya está!  Ahora su Micro LED Manager tiene la dirección DMX 106.
B. Direccionamiento DMX automático, comenzando desde cualquier dirección de inicio dada:
Para ahorrar tiempo (imagínese el tiempo que lleva establecer los interruptores DIP de 16
unidades...) puede establecer las direcciones DMX de todas las unidades en la cadena DMX
pulsando un botón. No es necesario calcular la dirección de inicio de cada unidad individual, esto se
hace por usted.
 Asegúrese de que TODOS los interruptores DIP están en la posición OFF (DESCONECTADOS).
 Asegúrese de que todas los cables DMX están conectados.
 Conecte la primera unidad al controlador DMX universal.
 Conecte todas las unidades a la red eléctrica para que estén activadas.
 Establezca todos los canales DMX en su controlador DMX a cero (valor 000).
 Establezca el canal DMX, que desee asignar como dirección de inicio DMX de su Micro LED
Manager, al máximo (valor 255)
 Pulse el botón "Auto DMX address" (6) en el primer Micro LED Manager de la cadena durante
unos 5 segundos.
 ¡Ya está!  El primer Micro LED Manager en la cadena recibirá la dirección de inicio DMX que
ha seleccionado y calculará y programará automáticamente las direcciones DMX de todas las
demás direcciones en la cadena.
Un ejemplo para aclarar las cosas:
Queremos establecer las direcciones DMX de 16 unidades, la dirección de inicio DMX del primer
Micro LED Manager debe ser 202:
 Conecte todos los Micro LED Manager
anteriormente y asegúrese de que están activados.
 Establezca todos los canales DMX en el controlador a cero (000)
 Establezca el canal DMX 202 al máximo (255)
 Pulse el botón "Auto DMX address" (6) en el primer Micro LED Manager de la cadena durante
unos 5 segundos.
 ¡Ya está!  El primer Micro LED Manager en la cadena recibirá la dirección de inicio DMX 202
que ha seleccionado y calculará y programará automáticamente las direcciones DMX de todas
las demás direcciones en la cadena. esto significa que el segundo Micro LED Manager recibe
automáticamente la dirección 206, el tercero la dirección 210, ..., hasta que el Micro LED
Manager 16 que recibe automáticamente la dirección de inicio 262.
Acaba de programar 16 Micro LED Manager s en 10 segundos.
Observación: puede mezclar la unidades con otros efectos que no tengan la opción de
direccionamiento automático DMX. En este caso, debe establecer las direcciones DMX de estos
efectos DMX manualmente. Usted también puede mezclar el Micro LED Manager con otros
productos LED de JB Systems que incorporen el direccionamiento DMX automatico. Estos también
recibirán automáticamente sus direcciones DMX
C. Ajuste de las DIRECCIONES- DMX con los commutadores DIP switches:
Esto es el método de dirección tradicional, este método debería ser utilizado con el pequeñito
dimerizadór LED WALL DIMMER.
Los primeros 9 interruptores DIP corresponden a cierto valor DMX:
DIP #1 #2 #3 #4
Valor 1 2 4 8
JB SYSTEMS 43/54
®
MANUAL DE FUNCIONAMIENTO
al controlador DMX tal y como se describe
#5 #6 #7 #8 #9
16 32 64 128 256
MICRO LED MANAGER
ESPAÑOL
Puede combinar los valores de estos interruptores para obtener una dirección de inicio entre 1 y
512:
Dirección de inicio = 01
Dirección de inicio = 05
Dirección de inicio = 09
Dirección de inicio = 13
...
Dirección de inicio = 62  interruptor 2+3+4+5+6=ON valores: 2+4+8+16+32

INSTRUCCIONES DE FUNCIONAMIENTO

A. 1 unidad independiente:
 Conecte los proyectores LED al Micro Led Manager tal y como se indica en los capítulos anteriores.
 Encienda la unidad y consulte el capítulo "AJUSTES DE INTERRUPTORES DIP" para familiarizarse
con las varias funciones de los atenuadores y botones.
B. Dos o más unidades en configuración maestra/esclava:
 Conecte los proyectores LED al Micro Led Manager tal y como se indica en los capítulos anteriores.
 Conecte las unidades las unas con las otras tal y como se explica en el capítulo sobre instalaciones
eléctricas.
 Encienda los Micro Led Managers. Sólo podrá utilizar los controles en la unidad maestra, los controles
en las unidades esclavas están deshabilitados. Consulte el capítulo "AJUSTES DE LOS
INTERRUPTORES DIP" para familiarizarse con las varias funciones de los atenuadores y botones en
la unidad maestra.
C. Conecte el LEDCON-02 (o LEDCON-01) para el control remoto:
En la mayoría de los casos el MICRO LED MANAGER se instalará en la pared, cerca de los proyectores
LED. Si desea acceder fácilmente a sus funciones, puede conectar los controles remotos LEDCON-02
(o LEDCON-01) al (primer) Micro Led Manager. Las otras conexiones son idénticas a aquellas en las
configuraciones en modo maestro/esclavo o independiente. ¡No olvide de realizar la dirección
automática sobre el LEDCON-02!
D. Control mediante controlador DMX universal:
 Conecte los proyectores LED al Micro Led Manager tal y como se indica en los capítulos anteriores.
 Conecte el Micro Led Manager con otros aparatos DMX en la cadena DMX.
 Encienda todas las unidades y establezca las direcciones DMX correctas. (no olvide establecer el
interruptor DIP 10 en OFF (DESCONECTADO))
 Encienda su controlador universal DMX y consulte la tabla DMX de abajo para controlar los Micro Led
Managers conectados:
JB SYSTEMS 44/54
®
MANUAL DE FUNCIONAMIENTO
 interruptor 1=ON valores: 1
 interruptor 1+3=ON valores: 1+4 = 5
 interruptor 1+4=ON valores: 1+8 = 9
 interruptor 1+3+4=ON valores: 1+4+8 = 13
MICRO LED MANAGER
