Outillage nécessaire : tournevis cruciforme long (fourni).
Accoupler la tête de pompe à un entraînement MASTERFLEX
1. Mettre le tampon en plastique en place par-dessus la queue qui se trouve à l'extrémité de l'arbre de la pompe (Figure 1). Ce
tampon empêche le contact métal sur métal, ce qui abaisse le niveau de bruit. Il convient d'examiner ce tampon et de le remplacer
lorsqu'il est usé ou toutes les 500 heures.
ATTENTION :
L'utilisation de la pompe sans TAMPON endommagera celle-ci.
REMARQUE : le tampon à côtés fermés (A-3480) s'adapte à la plupart des entraînements. Il peut s'avérer nécessaire d'utiliser le
tampon à côtés ouverts (A-3514) sur certains entraînements. Les deux tampons sont fournis avec la pompe.
2. Accoupler la pompe à l'entraînement en alignant la queue de la tête de pompe (tampon compris) et la fente de l'arbre moteur.
3. Fixer la tête de pompe à l'entraînement au moyen de quatre vis (fournies) à l'aide du tournevis cruciforme long (lui aussi fourni).
AVERTISSEMENT :
La rupture d'un tube peut entraîner une pulvérisation de liquide refoulé par la pompe. Prendre des
mesures appropriées pour protéger l'opérateur et les appareils.
4. S'il s'avère nécessaire de soutenir la tête de pompe, poser une vis de support de la longueur correcte avec pied en plastique et
contre-écrou (fournis tous les trois). Mettre la tête de pompe à niveau avec l'entraînement en réglant le pied. Serrer le
contre-écrou contre le dessous du corps de la pompe.
INSTALLATION
®
®
L/S

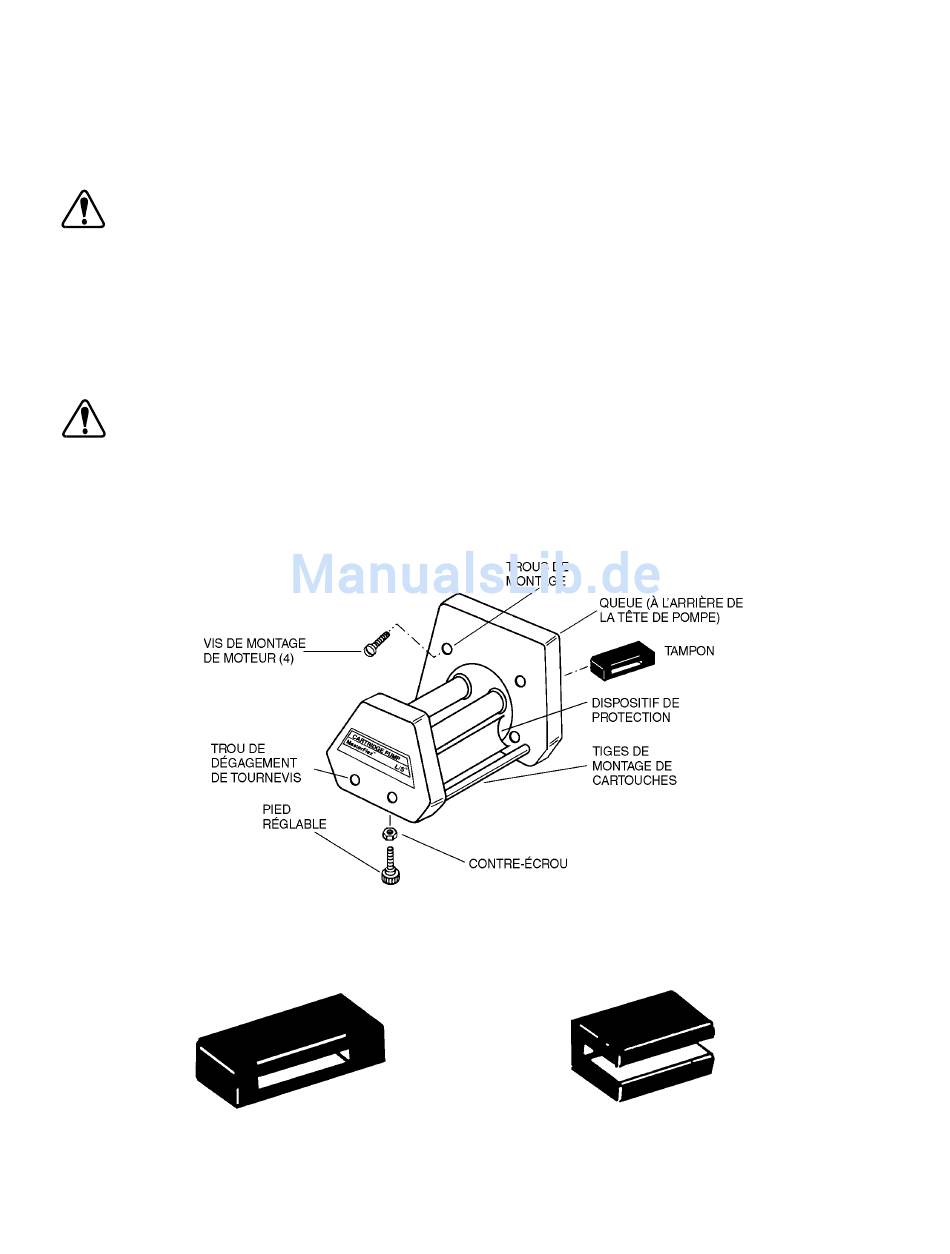

FIGURE 1 MONTAGE DE LA POMPE
A-3480
FIGURE 2 TAMPONS EN PLASTIQUE
16
en procédant comme suit :
A-3514
