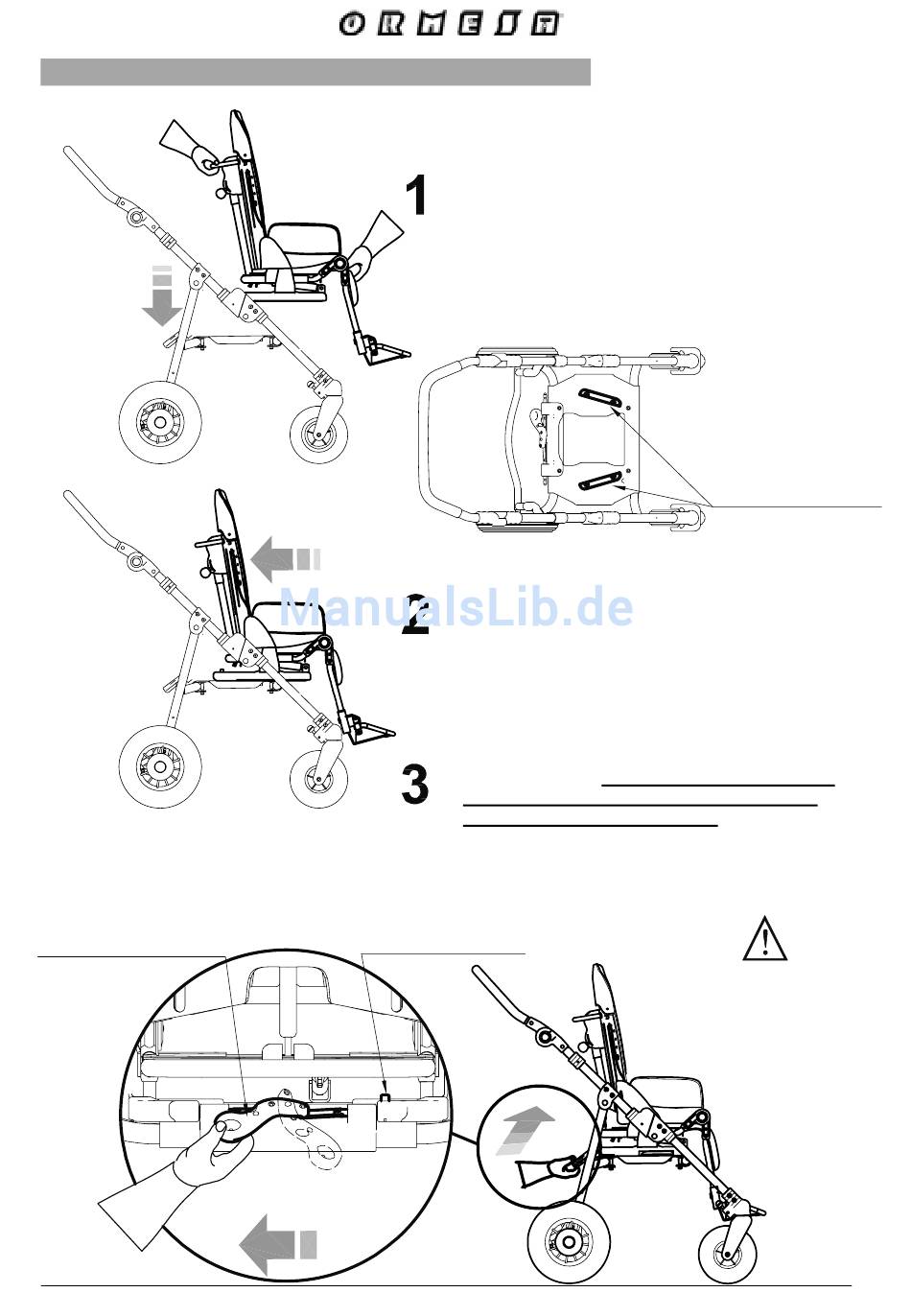

SITZEINHEIT auf das FAHRGESTELL MONTIEREN

RÜCKANSICHT
VERRI
GELUNGSHEBEL
FESTSTELLEN
ABB. B
NACHDEM SIE DIE BREMSEN BLOCKIERT
HABEN, SETZEN SIE DIE SITZEINHEIT (MIT
DER HINTEREN KANTE) AUF DIE
TRAPEZFÖRMIG ANGEORDNETEN
VERBINDUNGSSCHIENENEN (ABB. A)
DRAUFSICHT AUF DAS GESTELL
SCHIEBEN SIE DIE SITZEINHEIT ÜBER DIE
VERBINDUNGSSCHIENEN NACH HINTEN
BEWEGEN SIE DEN VERRIEGELUNGSHEBEL
(SIEHE ABB. B ). DAS KLICKGERÄUSCH DES
ROTEN SICHERHEITSKNOPFES ZEIGT DIE
VOLLSTÄNDIGE EINRASTUNG
ROTER
SICHERHEITSKNOPF
LÖSEN
34/92
ABB. A
TRAPEZFÖRMIG
ANGEORDNETE
VERBINDUNGS-SCHIENEN
VERSICHERN SIE SICH, DASS DIE
SITZEINHEIT KORREKT AUF DIE
VERBINDUNGSSCHIENEN
AUFGESETZT WURDE, BEVOR SIE
DEN VERRIEGELUNGSHEBEL
BEWEGEN.
