Sägeblatteinheit für Bündigschnitt
7

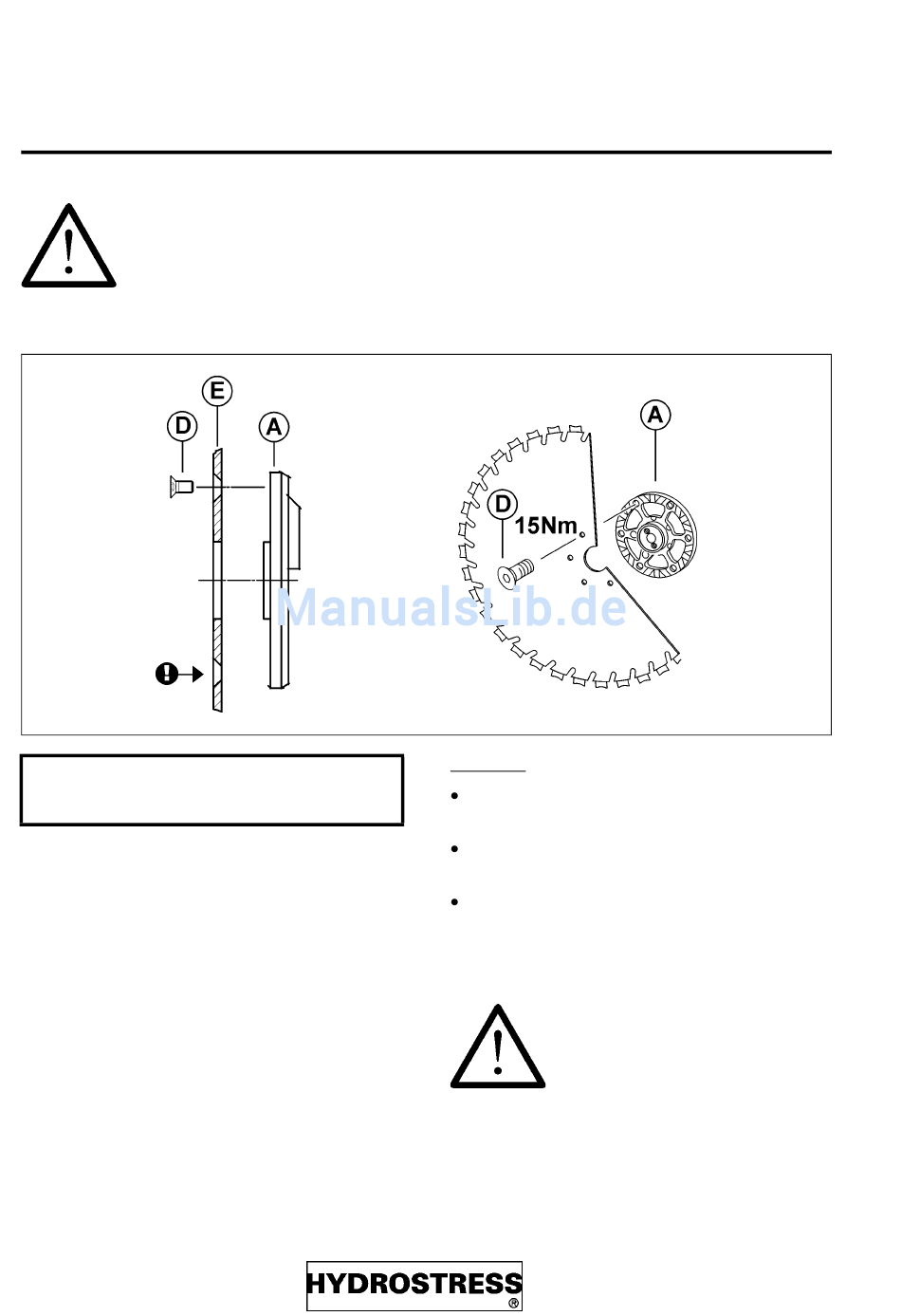

Sägeblatteinheit für Bündigschnitt
Wenn das Sägeblatt nicht richtig befestigt ist, kann es sich lösen und Personen
schwer verletzen. Beachten Sie deshalb die folgenden Anweisungen genau !
Sägeblätter zum Bündigschneiden mit
6 Stk. Senkschrauben (D) befestigen!
Seite 26
Montage
Sägeblatt mit Bohrung Ø 60 auf den Blatt-
flansch (A) legen
Ansenkung der Sägeblattbefestigung
beachten
Sägeblatt mit 6 Stk. Inbussenkschrauben
(D) auf Blattflansch (A) mit einem Drehmo-
ment von 15Nm befestigen
(Schrauben über kreuz anziehen)
Nur diese Schrauben verwenden:
Senkkopfschraube
Gütekl. 10.9, Best.-Nr. 97182
FZ-4S
M8x16,
!
FZ-4S_d_001.fm
