FZ-4S

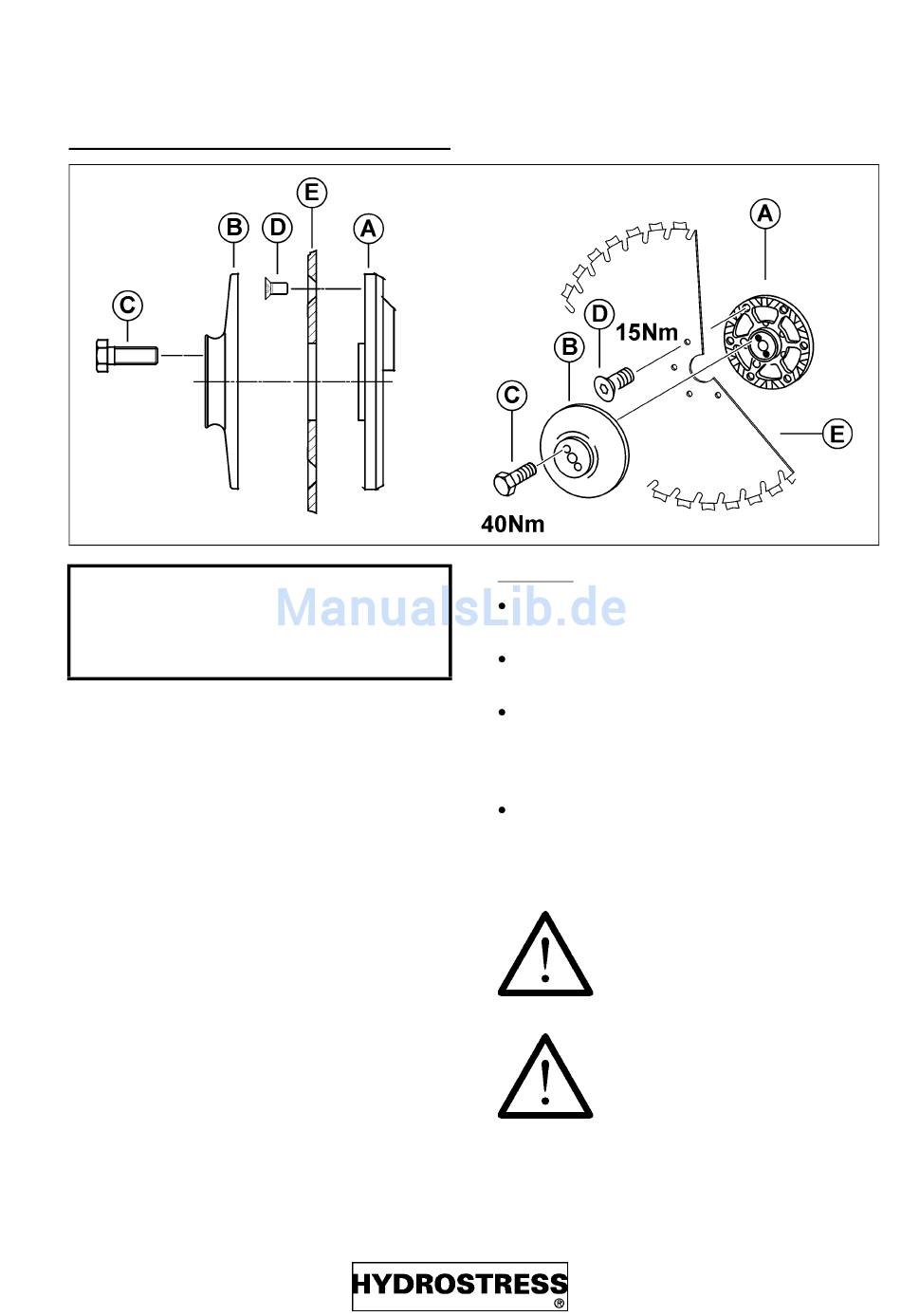

6.2 Sägeblätter grösser als Ø 1000 mm
Sägeblätter müssen ab Ø 1000 mm mit
6 Stk. Senkschrauben (D), dem Blattdeckel
(B) und 2 Stk. Sechskantschrauben (C)
befestigt werden !
FZ-4S_d_001.fm
Sägeblatteinheit für Normalschnitt
Montage
Sägeblatt mit Bohrung Ø 60 auf den Blatt-
flansch (A) legen
Ausrichtung Sägeblatt:
Ansenkungen gegen Blattdeckel (B)
Sägeblatt mit 6 Stk. Senkschrauben (D) auf
Blattflansch (A) mit einem Drehmoment von
15Nm befestigen
(Schrauben über kreuz anziehen)
Blattdeckel (B) auflegen und mit 2 Stk.
Sechskantschrauben (C) auf Blattflansch
(A) mit einem Drehmoment von 40Nm fest-
schrauben
Nur diese Schrauben verwenden:
Senkkopfschraube
Gütekl. 10.9, Best.-Nr. 97182
Nur diese Schrauben verwenden:
Sechskantschraube M12x35, Best.-Nr. 969911
M8x16,
!
Seite 25
