- Seite 1 BETRIEBSANLEITUNG WANDSÄGE WSE1217 Index 000 Originalbetriebsanleitung 10991489 de / 14.08.2018...
-
Seite 2: Wir Gratulieren
Wir gratulieren! Sie haben sich für ein bewährtes TYROLIT Hydrostress Gerät und damit für einen technologisch führenden Standard entschieden. Nur Original TYROLIT Hydrostress Ersatzteile gewährleisten Qualität und Austauschbarkeit. Werden die Wartungsarbeiten vernachlässigt oder unsachge- mäss ausgeführt, können wir unsere Garantieverpflichtung nicht erfüllen. Sämtliche Repara- turen dürfen nur von ausgebildetem Fachpersonal ausgeführt werden. - Seite 3 TYROLIT Hydrostress AG Sicherheit Diese Anleitung ist nur ein Bestandteil der produktebegleitenden Dokumentation der Wand- säge. Diese Anleitung wird zusammen mit dem «Sicherheitshandbuch / Systembeschreibung Wandsägen» vervollständigt. GEFAHR Bei Nichtbeachtung der Sicherheitshinweise im «Sicherheitshandbuch / Systemhandbuch» dro- hen Tod oder schwere Verletzungen.

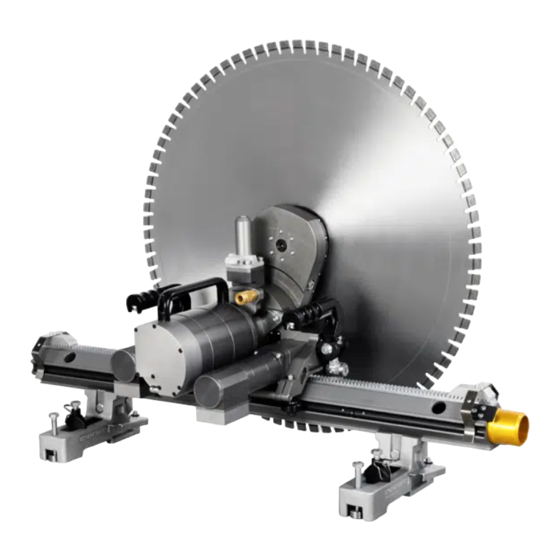

- Seite 4 TYROLIT Hydrostress AG Beschreibung Wandsägesystem Der Aufbau und die Funktion der Wandsägesysteme werden im «Sicherheitshandbuch / Systembeschreibung Wandsägen» beschrieben. Wandsäge Komponenten 1 Führungsrolle 10 Kabel Vorschubmotoren 2 Verschlusseinheit 11 Chassis 3 Wasserleitung 12 Tragegriff / Verschlusseinheit 4 Blattschutzaufnahme 13 Typenschild Blatt-Antriebsmotor...
-
Seite 5: Montage / Demontage
TYROLIT Hydrostress AG Montage / Demontage Wandsäge auf Führungsschiene aufsetzen 2. Rasten die Tragegriffe nicht ein oder sitzt die Wandsäge zu lose auf der Führungsschiene: Führungsrollen einstellen. Führungsrollen einstellen * Die Führungsrollen sind richtig eingestellt, wenn die Führungsrollen an der Führungsnut an- stehen und von Hand gedreht werden können. -
Seite 6: Antriebsmotor Montieren
TYROLIT Hydrostress AG Antriebsmotor montieren Sägeblatt montieren GEFAHR Tod oder schwere Verletzung durch wegfliegendes Sägeblatt! X Ausschliesslich Original-Schrauben der TYROLIT Hydrostress AG verwenden. GEFAHR Schwere Verletzung durch plötzlich anlaufendes Sägeblatt! X Steuerung vor Arbeiten am Sägeblatt ausschalten. X Steuerung vom Stromnetz trennen. -
Seite 7: Sägeblatteinheit Vormontieren
TYROLIT Hydrostress AG 3.4.2 Sägeblatteinheit vormontieren Die Drehrichtung des Sägeblatts muss mit der Drehrichtung der Maschine übereinstimmen. Korrekte Ausrichtung: Ansenkung der Befestigungsbohrungen gegen den Blattdeckel. Bei Normalschnitt für Sägeblätter bis Ø 1000 mm Bei Normalschnitt für Sägeblätter grösser als Ø 1000 mm Wandsäge WSE1217... -
Seite 8: Sägeblatteinheit Befestigen
TYROLIT Hydrostress AG Bei Bündigschnitt 3.4.3 Sägeblatteinheit befestigen GEFAHR Tod oder schwere Verletzung durch wegfliegendes Sägeblatt! X Kontrollieren, ob Hülse und Zentralschraube versenkt sind. X Zentralschraube mit Drehmoment von 60 Nm anziehen. Seite 8 Wandsäge WSE1217... -
Seite 9: Sägeblatteinheit Demontieren
TYROLIT Hydrostress AG Sägeblatteinheit demontieren WARNUNG Verletzung durch herunterfallendes Sägeblatt! X Sägeblatteinheit nach oben ausbauen. 2. Sägeblatteinheit in umgekehrter Weise wie beim Befestigen demontieren. Blattschutz montieren X Blattschutz gemäss Beipackzettel montieren. Wandsäge WSE1217 Seite 9... -
Seite 10: Wandsäge An Steuerung Anschliessen
TYROLIT Hydrostress AG Wandsäge an Steuerung anschliessen 9 Steuerung ist vom Stromnetz getrennt 9 Stecker sind sauber 9 Kabel sind unbeschädigt Seite 10 Wandsäge WSE1217... - Seite 11 TYROLIT Hydrostress AG Wasser Nass- und Trockenschnitt Die Wandsäge WSE1217 kann für Nass- und Trockenschnitte eingesetzt werden. A Nassschnitt B Trockenschnitt Trockenschnitt Für Trockenschnitte wird das Wasser über einen Bypass abgeleitet. Beim Trockenschnitt ist kein Dauerbetrieb möglich, da sonst das Getriebe überhitzt wird. Nach einem ¼- stündigem Einsatz muss zur Abkühlung eine ½- stündige Pause eingelegt werden.
-
Seite 12: Wartung Und Instandhaltung
X Wasser ausblasen Sägeblatt X Mit Wasser reinigen X Auf Verschleiss prüfen Service X Von TYROLIT Hydrostress AG oder bei Nach 100 / 300 / 500 / 700 Stunden einer autorisierten Vertretung durch- führen lassen * Mit feuchtem Lappen reinigen, keine Hochdruckreinigung! Seite 12 Wandsäge WSE1217... -
Seite 13: Verschlusseinheit Schmieren
TYROLIT Hydrostress AG Verschlusseinheit schmieren Getriebeöl wechseln Beschädigung der Wandsäge durch ungeeignetes Öl! X Nur TYROLIT Hydrostress AG Ölgebinde (Nr. 10981362, 1dl) verwenden. Führungsrollen wechseln X Defekte Führungsrollen durch den Austauschsatz Nr. 10977911 ersetzen. Wandsäge WSE1217 Seite 13... - Seite 14 TYROLIT Hydrostress AG Technische Daten Abmessungen Abmessungen in mm Ausführung Ausführung Parameter Wert Konstruktion Leichtbauweise Alu / Stahl Schwenkarm drehbar 360° Kraftübertragung Zahnrad Tragegriffe 2 Stück, kombiniert mit Verschlussfunktion Rollenführung Verschleissarm, passend zu allen VS und VAS Schienen Befestigung auf Schiene...
-
Seite 15: Vorschubmotor Fahren
TYROLIT Hydrostress AG Gewicht Gewicht Parameter Wert 22 kg Wandsägekopf komplett 15 kg Antriebsmotor Blatt-Antriebsmotor Blatt-Antriebsmotor Parameter Wert Elektromotor hochfrequenz, wassergekühlt Spannung 400 V Frequenz 50 - 400 Hz Vorschubmotor Fahren Elektro-Vorschubmotor mit Getriebe und Bremse Parameter Wert Untersetzung 1:256... -
Seite 16: Anschliessbare Steuerungen
265 bis 295 NLGI Schmierfett (Schwenkgetriebe) Penetration 400 bis 430 NLGI 5.10 Anschliessbare Steuerungen Die Wandsäge darf nur mit abgestimmten TYROLIT Hydrostress Steuerungen betrieben werden. Steuerung Parameter Steuerung WSE1217 (Ø650 / Ø800 / Ø1000 / Ø1200) Wasseranschluss Parameter Wert Druck min. -
Seite 17: Eg-Konformitätserklärung
TYROLIT Hydrostress AG EG-Konformitätserklärung Bezeichnung Wandsäge Typenbezeichnung WSE1217 Konstruktionsjahr 2011 Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Richtlinien und Normen übereinstimmt: Angewandte Richtilinie 2006/42/EG vom 17. Mai 2006 2004/108/EG vom 15. Dezember 2004 Angewandte Normen EN 15027/A1:2009... - Seite 18 TYROLIT Hydrostress AG Wandsäge WSE1217 Seite 18...
