1. Fahrzeugvorbereitung:
Den Fahrzeughimmel komplett demontieren, Sitze ausbauen und Boden und Armaturenbrett abdecken.
Fahrzeug ab oberem Bereich der Scheiben außen abdecken, damit keine Metallspäne den Lack
beschädigen können.
2. Dach ausschneiden:
Kabel und Leitungen im Ausschnittbereich entfernen, damit sie beim Schneiden nicht beschädigt
werden. Markieren Sie die Steckverbindungen, um den Zusammenbau zu erleichtern!
Schiebetürführung lösen.

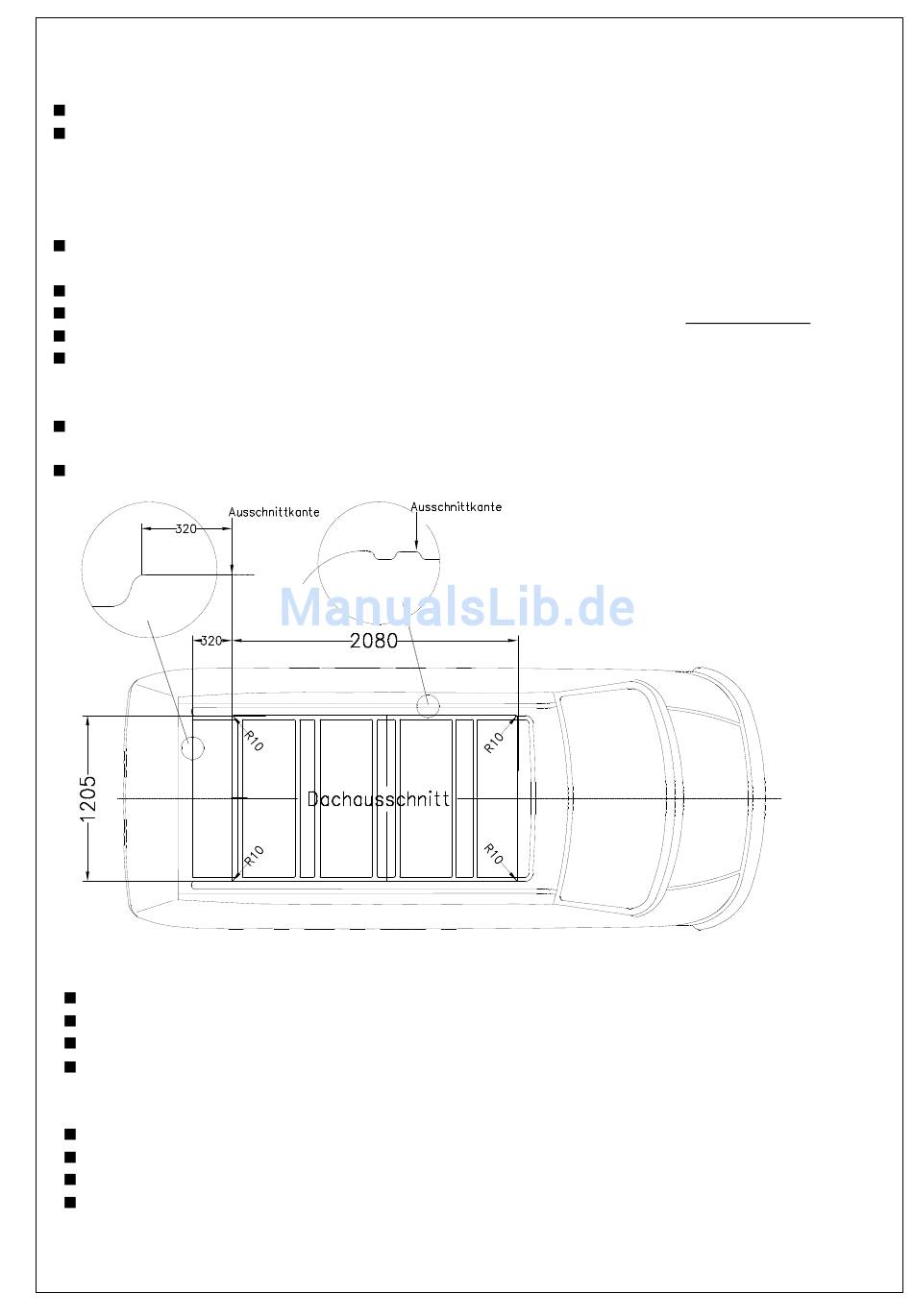

Nach untenstehender Zeichnung die Maße auf das Fahrzeugdach anzeichnen und überprüfen.
An den Ecken jeweils eine Bohrung 10mm setzen, zum Eintauchen der Stichsäge.
Blechdach entlang der angezeichneten Linie aussägen. Am einfachsten beginnen Sie mit den Ecken,
sägen erst zur Mitte, dann längs. Ist die Ecke ausgesägt, stützen Sie das ausgesägte Blech mittels
Holzleisten ab. Schutzbrille tragen!
Das komplett ausgesägte Blechdach zu zweit vom Fahrzeug heben.
Arbeitshandschuhe tragen!
Schnittkanten mit einer Feile entgraten und mit Korrosionsschutzmittel behandeln
3. Montage Dachverstärkungsrahmen :
Den Rahmen in den Dachausschnitt einpassen und mit Schraubzwingen festklemmen.
Die Bohrungen für die Nieten dem Plan entnehmen, mit einem Bohrer 5.0mm bohren.
Rahmen entfernen, Bohrungen entgraten und Bohrspäne sorgfältigst entfernen.
Klebeflächen beidseitig ( Verstärkungsrahmen zu Karosserie ) mit Sikaflex-Haftreiniger nach
Vorschrift ( 1. Mit Schleifvlies fein anschleifen. 2. Reinigen mit Haftreiniger / Sika-Cleaner 205.
Ablüftzeit: min. 10Min. / max. 2Std. ) behandeln.
Den Rahmen mit Sikaflex bestreichen und wieder einsetzen.
Den Rahmen mit den Nieten befestigen.
Schiebetürführung am Rahmen befestigen.
Das Fahrzeug von den Metallspänen gründlich reinigen.
Tipp: Das austretende Sikaflex sofort entfernen. Überprüfen Sie die wiederhergestellten
Originalverbindungen!
D:\Daten\Dachabteilung\QS\Einbaurahmen\Montageanleitung\23117.doc Rev. 1.0 vom 18.01.2006
