PCE Instruments PCE-TB Serie Bedienungsanleitung Seite 31

Achtung:
Wenn es nötig ist können Sie mit Hilfe der Option SEt-3 einen Grenzwert eintragen der als
null (z.B. gelb) signalisiert wird.
Es besteht die Möglichkeit das Ergebnis der Abgleichmessungen mit den Grenzwerten an den
PC zu senden.
Das Abgleichergebnis wird mit MIN, OK oder MAX auf dem Display Angezeigt
wenn das Wiegeergebnis:
- kleiner als der untere Grenzwert ist – Waage signalisiert MIN,
- zwischen den Grenzwerten – Waage signalisiert OK und wird mit einem Ton
verdeutlicht.
- grösser als der obere Grenzwert – Waage signalisiert MAX.
- kleiner als
obengenannten Signale angedeutet.
Wenn das Ergebnis der Wiegung:
-kleiner als der untere Grenzwert ist, zeigt die Waage MIN an,
-zwischen den beiden Grenzwerten ist, zeigt die Waage OK an,
- größer als der obere Grenzwert ist, zeigt die Waage MAX an.
Die Ausgänge der Waage können Sie nun mit Hilfe der Grenzwertfunktionen zum steuern von
Maschinen oder ansteuern von Reles usw. nutzen.

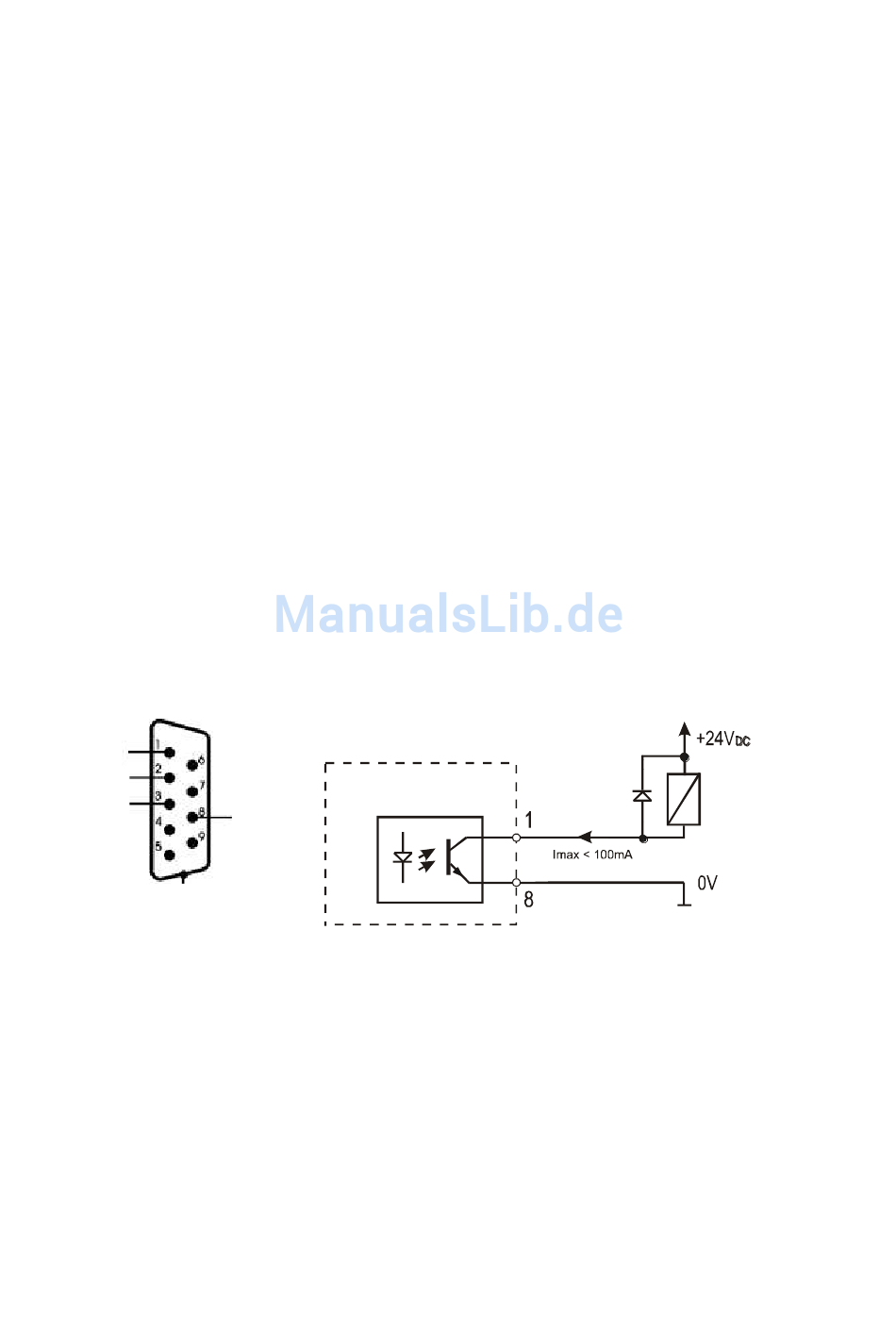

Beim erreichen gewisser Grenzwerte werden Stromkreisläufe auf der zusätzlichen RS-232
Schnittstelle geschlossen. Siehe Bild Pinbelegung.
Standarteinstellung der Waage ist so, dass der Stromkreislauf dauerhaft geschlossen ist. Ideal
zum Steuern von Signallampen.
untere Grenze
obere Grenze
null Grenze
Achtung:
Nach einschalten der Waage befinden
sich beide Grenzwerte auf max.
Beim einstellen der Grenzwerte sollten
Sie beachten dass die untere Grenze
wirklich geringer als die obere Grenze ist.
der Null-Grenzwert
Masse
(keine Belastung)
Steuerungsrelais
Waage
–
wird durch keine
