FS-C5020N
FS-C5030N

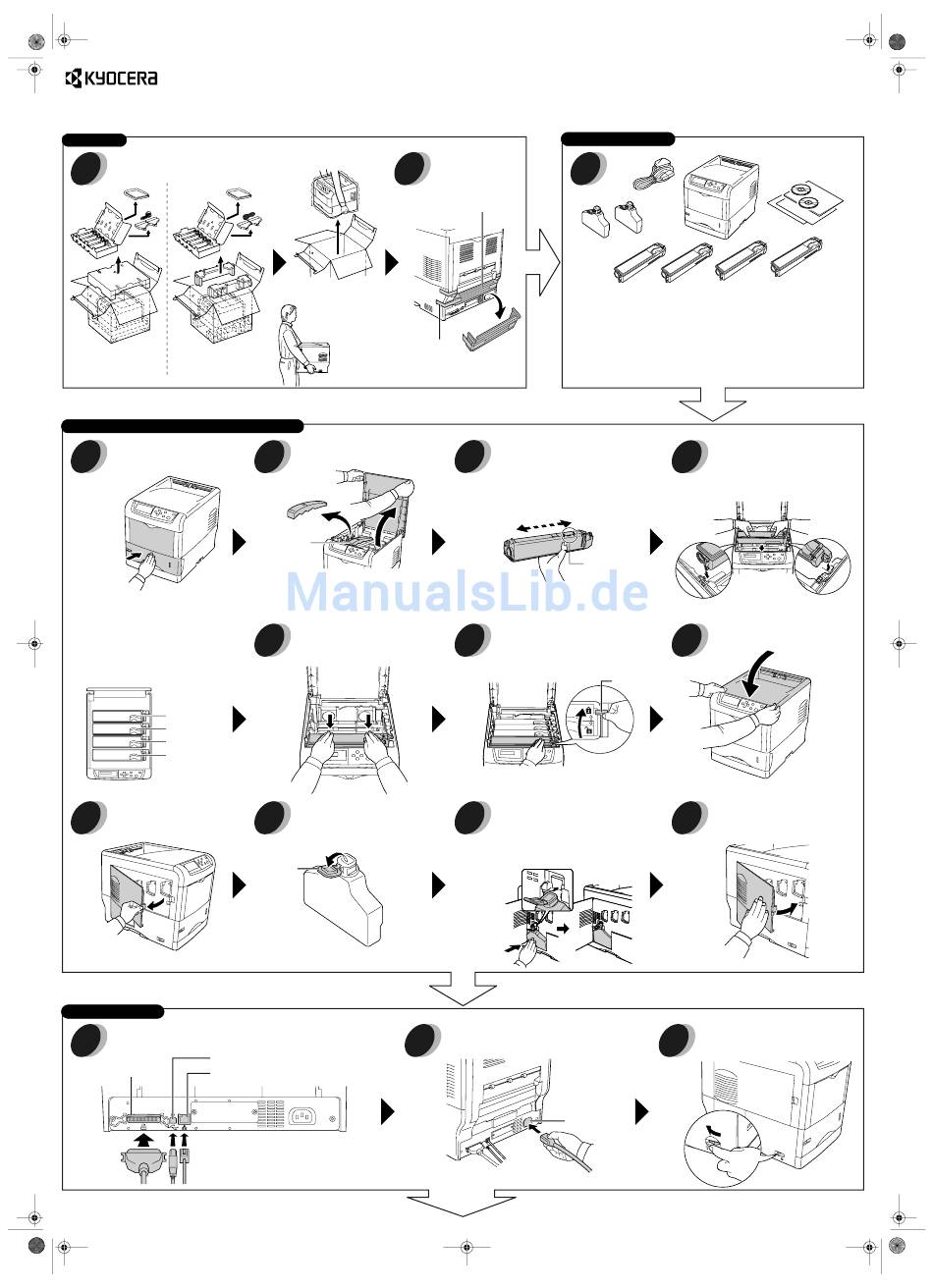

Installationsanleitung
Auspacken
Drucker und sonstige Komponenten auspacken.
1
Europa/Pazifischer
USA/Kanada
Raum
Tonerbehälter und Resttonerbehälter installieren
Papiereinzugseinheit vollständig
4
schließen.
Das Beispiel zeigt die Installation des
Schwarztonerbehälters.
Hinweis
Sicherstellen, dass sich der Tonerbehälter
an der korrekten Farbposition befindet.
Magenta (M)
Cyan (C)
Gelb (Y)
Schwarz (K)
11 Linke Abdeckung öffnen.
Drucker anschließen
Den Drucker an den Computer anschließen. (Das Verbindungskabel
15
gehört nicht zum Lieferumfang.)
USB-Schnittstelle
Parallele Schnittstelle
Netzwerkschnittstelle (Ethernet)
2
Den Drucker beim
Transport grundsätzlich
wie gezeigt an beiden
Seiten fassen.
Klebeband
Rückseite
Obere Abdeckung öffnen und
5
Verpackungsmaterial entfernen.
Verpackungs
material
Den Behälter nach unten drücken, bis
8
er spürbar einrastet.
12 Verschlussklappe des
Resttonerbehälters öffnen.
Klappe
16
Wichtig!
Kyocera Mita übernimmt keine Haftung für etwaige Schäden, die durch eine
unsachgemäße Installation des Druckers verursacht werden.
Lieferumfang prüfen
Verpackungsmaterial
3
und alle Klebebänder
entfernen.
Schutzabdeckung
1. Drucker
2. Dokumentation und Software
• Installationsanleitung (dieses
Blatt)
• Handbuch "Einführung"
• CD-ROMs
3. Tonerbehälter Magenta
4. Tonerbehälter Cyan
5. Tonerbehälter Gelb
Den Tonerbehälter mit den Markierungen
6
(Warnhinweise etc.) nach unten halten und
wie gezeigt 5- oder 6-mal schütteln.
Tonerzufuhröffnung
Während dieser Prozedur nicht mitten auf den Behälter
drücken oder die Tonerzufuhröffnung berühren.
Vorsichtig auf den Behälter drücken und den
9
blauen Verriegelungshebel bis zum
Anschlag nach hinten (in Richtung des
Verriegelungssymbols) schieben.
Wie oben beschrieben vorgehen, um die übrigen
Farbtonerbehälter zu installieren.
13 Unterseite des Resttonerbehälters in die
Behälteraufnahme stecken und
Resttonerbehälter so weit nach unten
drücken, bis er spürbar einrastet.
Das mitgelieferte Netzkabel mit dem hierfür
vorgesehenen Anschluss verbinden.
Netzkabel-
anschluss
Weiter auf der
Die Grundinstallation ist jetzt abgeschlossen. Vor dem ersten Einsatz des Druckers ist eine
Rückseite
Farbausrichtung erforderlich. Siehe hierzu die Prozedur "Farbausrichtung vornehmen" auf der
Rückseite.
1
8
7
3 4 5
6. Tonerbehälter Schwarz
7. Resttonerbehälter
(1 Ersatzbehälter)
8. Netzkabel
Den neuen Tonerbehälter mit den
7
Markierungen nach oben in den
Drucker einsetzen.
Obere Abdeckung schließen.
10
Verriegelungshebel
14 Linke Abdeckung schließen.
Den Netzschalter an der linken
17
Druckerseite in die Position (|) bringen.
2
6
