Würth LASERMAT Anleitung
  1. Anleitungen
  2. Marken
  3. Würth Anleitungen
  4. Nivelliergeräte
  5. LASERMAT
  6. Anleitung

Würth LASERMAT Anleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Würth LASERMAT

Inhaltszusammenfassung für Würth LASERMAT

  • Seite 9: Zu Ihrer Sicherheit

    INHALTSVERZEICHNIS ZU IHRER SICHERHEIT Unbedingt beachten GERÄTEELEMENTE INBETRIEBNAHME Punktbetrieb Rotationsmodus Linienmodus Nivellierautomatik und Trittsicherung NIVELLIERGENAUIGKEIT Genauigkeitseinflüsse Genauigkeitsüberprüfung ARBEITSBEISPIELE Meterriß/Höhenpunkt übertragen Parallel ausrichten Rechten Winkel antragen/Vertikalbetrieb Bodenpunkt an Decke übertragen/Lot STOMVERSORGUNG Batterien/Akkus einsetzen Betriebsdauer Akkus laden GERÄTESCHUTZ REINIGUNG UND PFLEGE UMWELTSCHUTZ GARANTIE TECHNISCHE DATEN ZU IHRER SICHERHEIT...

  • Seite 10: Geräteelemente

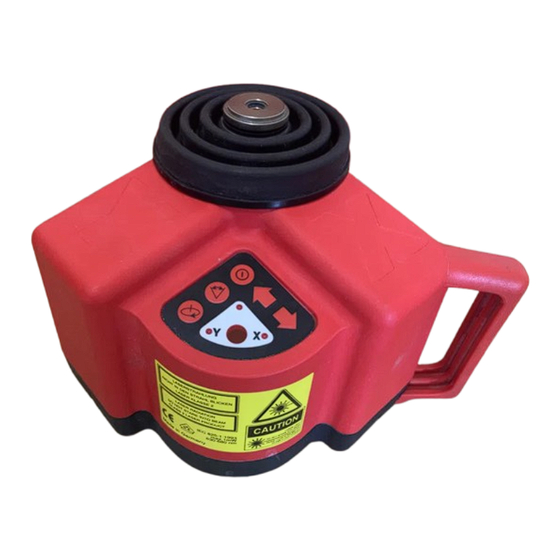

    GERÄTEELEMENTE Bedienfeldtasten 1 Ein-Aus-Taste 2 Linientaste 3 Geschwindigkeits- und Rotationstaste 4 Pfeiltaste Links 5 Pfeiltaste Rechts Kontrollanzeigen 6 Betriebsanzeige 7 Nivellieranzeige X-Richtung 8 Nivellieranz. Y-Richtung bzw. Z-Richtung/Vertikalbetrieb 9 Infrarotempfänger für Fernsteuerung Geräteelemente 10 90°-Umlenkprisma 11 rotierende Magnetgegenplatte für Umlenkprisma 12 beweglicher Gummibalg 13 Tragegriff 14 Gummifüsse 15 Stativanschluß...

  • Seite 11: Rotationsmodus

    Rotationsmodus Durch Drücken der Geschwindigkeits- und Rotationstaste 3 befindet sich das Gerät im Rotationsmodus. Der Laser startet in der größten Rotationsgeschwindigkeit. Um die Sichtbarkeit des Laserstrahls zu verbessern, kann man die Rotationsgeschwindigkeit verändern. Erneutes Drücken der Taste 3 vermindert die Geschwindigkeit in 4 Stufen bis zum Stillstand. Beim Drücken der Bedientasten kann das Gerät aufgrund der hohen Meßgenauigkeit aus der Nivellierung gebracht werden, so daß...

  • Seite 12: Genauigkeitsüberprüfung

    Den größten Einfluß auf die Meßgenauigkeit besitzt die Umgebungstemperatur. Speziell vertikale Temperaturunterschiede in Bodennähe lenken den Laserstrahl, ähnlich dem Flimmern über heißen Asphaltstraßen, ab. Dies gilt für alle optischen Meßgeräte, wie Theodolit oder Nivelliergerät! Genauigkeitsüberprüfung Dazu wird eine freie Strecke von 20 m Länge zwischen zwei Wänden (A und B) benötigt und eine Umschlagsmessung über beide Achsen X und Y im Horizontalbetrieb durchgeführt (4 Messungen).

  • Seite 13: Arbeitsbeispiele

    ARBEITSBEISPIELE Meterriß/Höhenpunkt übertragen Gerät mit Umlenkprisma in der Horizontalbetriebsart so aufstellen (z. B. mittels Stativ), daß sich der Laserstrahl auf der gewünschten Höhe befindet. Dann Prisma entweder mit der Hand zum gewünschten Zielort drehen oder eine der Rotationsbetriebsarten verwenden. Beim Arbeiten ohne Stativ, Gerät auf einer stabilen Unterlage aufstellen und Höhendifferenz zwischen Laserstrahl und gewünschtem Höhenpunkt mit Hilfe eines Metermaß...

  • Seite 14: Betriebsdauer

    Bei Verwendung von Batterien unbedingt darauf achten, daß diese nicht geladen werden. Beim Laden unterscheidet das Gerät nicht zwischen Batterien Akkus. EXPLOSIONSGEFAHR. Betriebsdauer Bei Verwendung von Alkali (AlMn) Batterien (Babyzelle LR 14) beträgt die Einsatzdauer ca. 25 h in Rotation und ca. 18 h im Linienbetrieb. NiCd-Akkus ermöglichen eine Betriebszeit von ca.

  • Seite 15: Garantie

    GARANTIE Das Gerät besitzt gemäß der gesetzlichen Bestimmungen 12 Monate Garantie auf Material und Herstellungsfehler. Für Schäden die durch Anwendung eines dejustierten Geräts entstehen, wird keine Haftung übernommen. Vor Arbeitsbeginn immer Genauigkeitsprüfung gemäß gleichnamigem Abschnitt durchführen. Die Garantie erlischt mit dem Öffnen des Geräts oder dem Entfernen der Typschilder.
