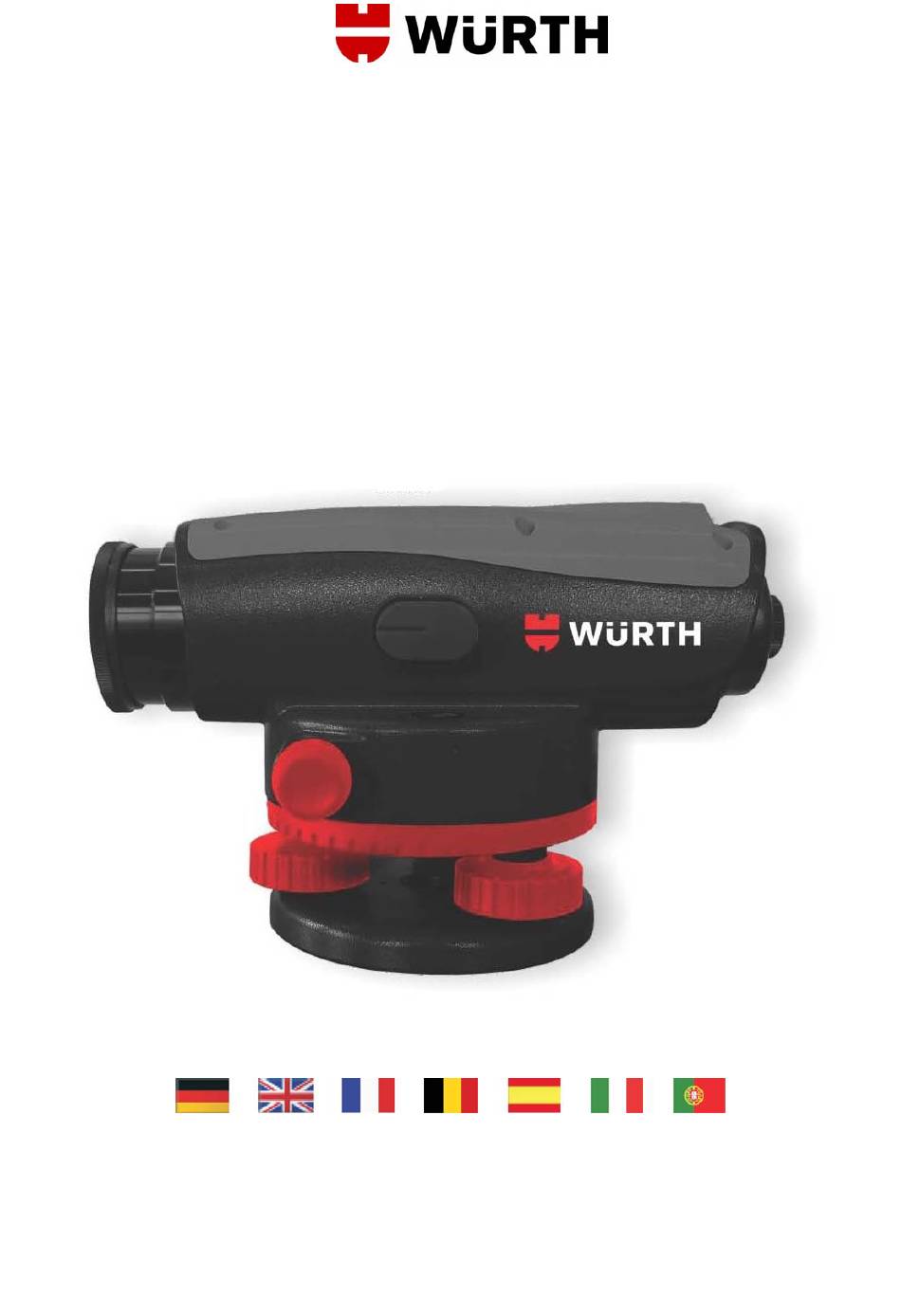

- Seite 1 Automatisches Nivellierinstrument Automatic level Niveau de chantier automatique Automatisch niveleertoesel BN-24 Art: 071464621 ‐ 1 ‐ ...
-
Seite 2: Allgemeine Sicherheitshinweise
Vorwort Vielen Dank für den Kauf dieses BN-24 Nivelliers. Um das Leistungsvermögen des Instrumentes voll auszunutzen, lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie diese für zukünftiges Nachschlagen an einem geeigneten Ort auf. ALLGEMEINE SICHERHEITSHINWEISE Augenverletzungs- und Erblindungsgefahr Betrachten Sie die Sonne niemals durch ein Teleskop. - Seite 3 2 Technische Daten BN-24 Vergrößerung Objektivöffnung 36 mm Kompensator magnetgedämpft Teilkreis 400gon Genauigkeit auf 1km Doppelnivellement ±2,0 mm Toleranz Kompensator <0,5‘‘ Multiplikationskante Kürzeste Zielweite ca. 0,65 m Libelle 8‘ / 2 mm Maße 220x140x150 mm Gewicht 1700g Schutzklasse IPX6...
- Seite 4 4 Messung Höhenmessung Messung des Höhenunterschieds zwischen Punkt A und B. 1. Stellen Sie das Nivellierinstrument in der Mitte zwischen zwei Punkten auf. 2. Stellen Sie auf den Punkt A und B je eine Nivellierlatte auf, zielen sie an und lesen den Wert an der Latte ab.
- Seite 5 5 Prüfung und Justierung Prüfen und Justierung der Dosenlibelle Prüfen Spielen Sie die Libelle sorgfältig mit den Fußschrauben ein. Drehen Sie das Instrument 180°. Bleibt die Libelle im Zentrum, so ist eine Justierung nicht erforderlich. Andernfalls gehen Sie folgendermaßen vor. Justieren 1.
- Seite 26 Notizen / Memos / Notes / Appunti / Noticias ‐ 26 ‐ ...
- Seite 27 Prüfbericht für Nivellierinstrumente / Theodoliten Informe de prueba para el Nivel Óptico Gerät / Instrument / Instrumento: Geräte-Nr. Serial no. / N° serie del instrumento: Das Gerät wurde überprüft / The instrument is checked / Le niveau est controllé: El instrumento esta comprobado: Opt.
- Seite 28 Vertriebsgesellschaften Marketing company Adolf Würth GmbH & Co.KG D-74650 Künzelsau www.wuerth.com ‐ 28 ‐ ...
