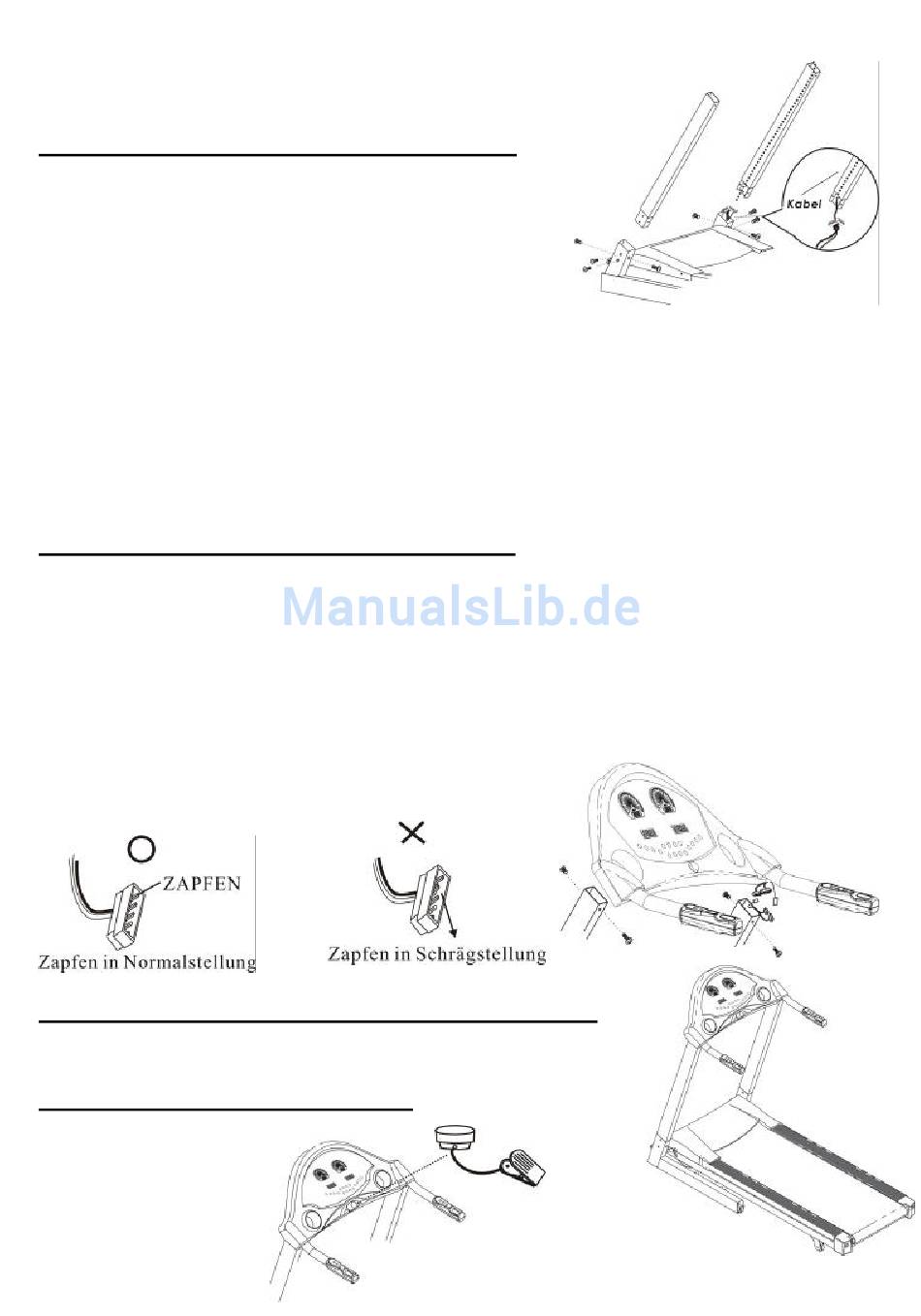

MONTAGEZEICHNUNG
SCHRITT 1
Befestigen Sie die Konsolenmasten am Basisgestell
Bild:
Kabel
A). Stecken Sie den linken Konsolenmast (ohne Kabel innen) in das Basisgestell. Befestigen Sie
den linken Konsolenmast mit vier M8x15-mm-Schrauben und einem Inbusschlüssel.
(Ziehen Sie die Schrauben nicht fest.)
B.) Legen Sie das untere Konsolenkabel und das geerdete Kabel nach innen und durch den
rechten Konsolenmast mit Hilfe des Kabels im rechten Konsolenmast, stecken Sie den rechten
Konsolenmast in das Basisgestell, befestigen Sie den rechten Konsolenmast mit vier M8x15-
mm-Schrauben und einem Inbusschlüssel.
(Ziehen Sie die Schrauben nicht fest.)
SCHRITT 2
Befestigen Sie die Konsole an den Konsolenmasten
A). Verbinden Sie das obere Konsolenkabel mit dem unteren Konsolenkabel, schließen Sie die
geerdeten Kabel an, montieren Sie das Konsolenset am Konsolenmast, befestigen Sie es mit
zwei M8x15-mm-Schrauben auf jeder Seite mit einem Inbusschlüssel.
(Ziehen Sie die Schrauben nicht fest.)
(Warnhinweis: Verbinden Sie die beiden Konsolenkabel vorsichtig. In den Schaltern befinden
sich Zapfen; diese Zapfen MÜSSEN gerade sein, sonst entstehen Probleme. Die häufigsten
Probleme in diesem Zusammenhang sind fehlender Strom für den Monitor und das Erscheinen
der Anzeige E1.)
Bild, von links nach rechts:
ZAPFEN
Zapfen in Normalstellung
SCHRITT 3
Ziehen Sie die Schrauben aus SCHRITT 1 und SCHRITT 2 an.
SCHRITT 4
Befestigen Sie den Sicherheitsschlüssel.
Seite 6
Zapfen in Schrägstellung
