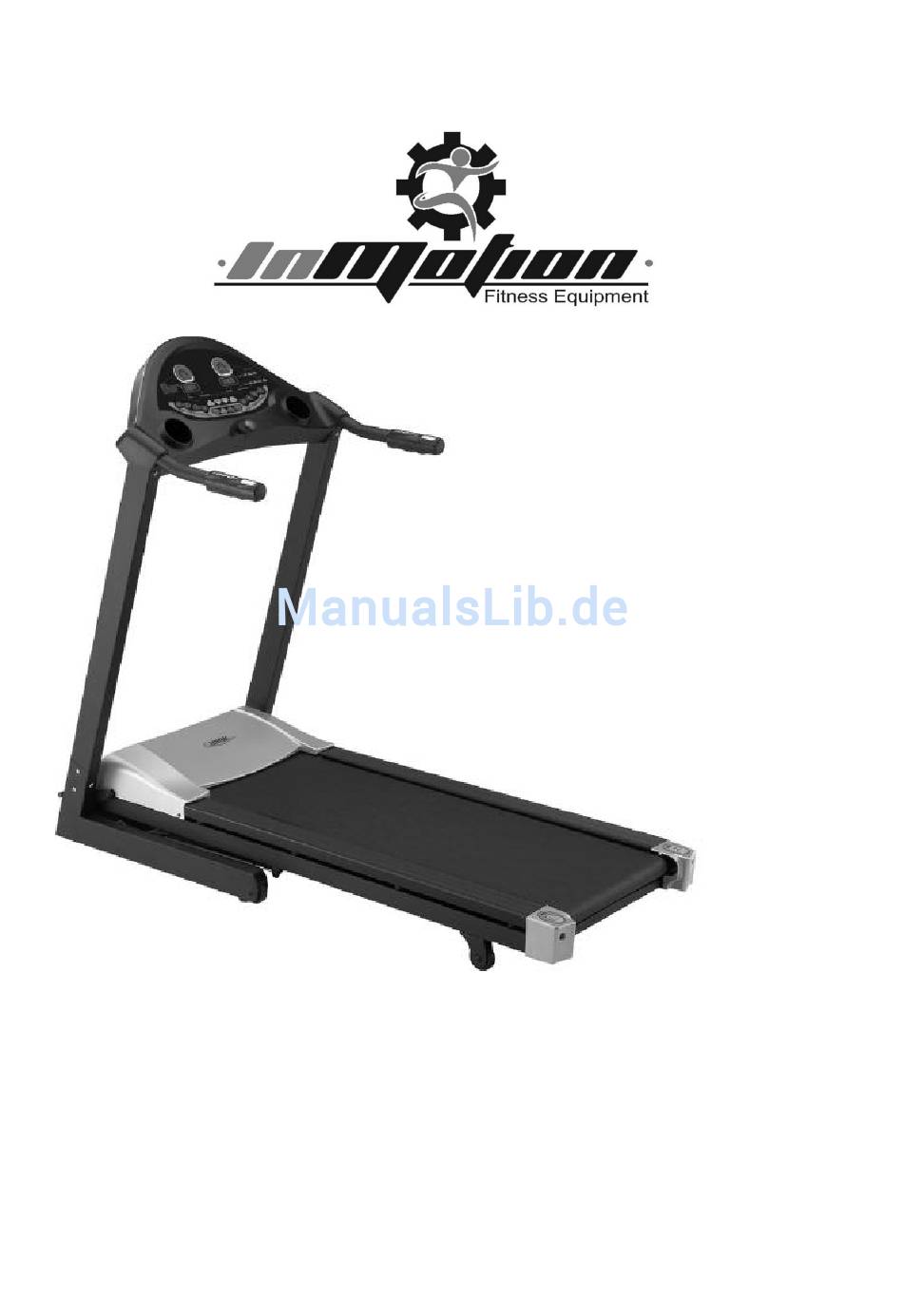

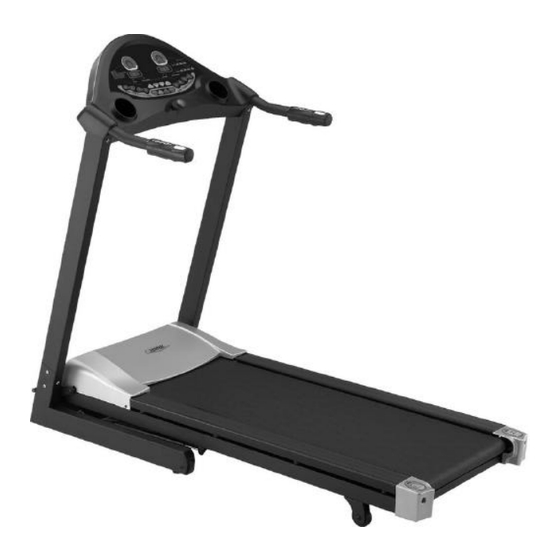

- Seite 1 GE-7000 LAUFBAND BENUTZERHANDBUCH BENUTZERHANDBUCH FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE S. 1 bis 3 WARM-UP UND COOL -DOWN S. 4 AUSPACKEN UND MONTAGE S. 5 MONTAGE ZEICHNUNG S. 6 COMPUTERBETRIEB S. 7 bis 8 EINSTELLUNG DES GURTES S. 9 WARTUNG UND INSTANDHALTUNG S. 10 SCHMIERUNG S. 11 WAS TUN IM STÖRFALL? S. -
Seite 3: Sicherheit
Seite 1 SICHERHEIT BITTE BEACHTEN: Lesen Sie alle Anweisungen und Warnhinweise vor Benutzung des Laufbands. WICHTIGER HINWEIS ZUR ELEKTRISCHEN SPANNUNG! Prüfen Sie vor dem Einstecken des Steckers in die Steckdose, ob die Bestimmungen für die elektrische Spannung an Ihrem Ort mit denen des Laufbands übereinstimmen. Die Bestimmungen an den Strom für dieses Laufband umfassen eine geerdete, festgeschaltete Leitung, die für einen der folgenden Bereiche ausgelegt ist: 115VAC +- 5 %, 60 Hz und 20 A;... - Seite 4 Seite 2 SICHERHEIT WICHTIGE SICHERHEITSHINWEISE - Überprüfen Sie das Laufband vor jeder - Lassen Sie sich vor Beginn Ihres Benutzung auf abgenutzte oder lose Trainingsprogramms von einem Arzt Teile. untersuchen. - Benutzen Sie das Laufband nicht, - Halten Sie Kinder und Haustiere vom wenn 1.
- Seite 5 Seite 3 SICHERHEIT ZIELBEREICH HERZFREQUENZ Bild: BEATS/MIN = PULSSCHLÄGE PRO MINUTE HIGH = HOCH UPPER = MITTEL LOWER = NIEDRIG = ALTER Bildunterschrift: Zielbereich Herzfrequenz 220 – Ihr Alter = Maximalpuls Text neben dem Bild: Trainieren Sie nicht mit Maximalpuls. Der empfohlene Pulsbereich liegt bei einem Prozentsatz Ihres Maximalpulses;...
-
Seite 6: Warm-Up Und Cool-Down
Seite 4 WARM-UP UND COOL-DOWN Ein erfolgreiches Trainingsprogramm besteht aus Warm-Up, aerobem Training und Cool-Down. Die Aufwärmphase ist ein wichtiger Bestandteil Ihrer Trainingseinheit; Sie sollten jede Trainingseinheit damit beginnen. Durch das Aufwärmen bereiten Sie Ihren Körper für anstrengendere körperliche Aktivitäten vor, indem Sie Ihre Muskeln wärmen und dehnen. Wiederholen Sie diese Übungen am Ende Ihres Trainings, um Muskelkater vorzubeugen. -
Seite 7: Auspacken Und Montage
Seite 5 AUSPACKEN UND MONTAGE WARNHINWEIS: Wenden Sie bei der Montage des Laufbands extreme Sorgfalt an, um Verletzungen zu vermeiden. HINWEIS: Jeder Schritt der Anweisung erklärt Ihnen, was zu tun ist. Lesen Sie bitte vor der Montage des Laufbands jeden Schritt in der Montageanleitung sorgfältig. PACKEN SIE DAS LAUFBAND AUS UND ÜBERPRÜFEN SIE DEN VERPACKUNGSINHALT. -
Seite 8: Montagezeichnung
Seite 6 MONTAGEZEICHNUNG SCHRITT 1 Befestigen Sie die Konsolenmasten am Basisgestell Bild: Kabel A). Stecken Sie den linken Konsolenmast (ohne Kabel innen) in das Basisgestell. Befestigen Sie den linken Konsolenmast mit vier M8x15-mm-Schrauben und einem Inbusschlüssel. (Ziehen Sie die Schrauben nicht fest.) B.) Legen Sie das untere Konsolenkabel und das geerdete Kabel nach innen und durch den rechten Konsolenmast mit Hilfe des Kabels im rechten Konsolenmast, stecken Sie den rechten Konsolenmast in das Basisgestell, befestigen Sie den rechten Konsolenmast mit vier M8x15-... -
Seite 9: Computerbetrieb
Seite 7 COMPUTERBETRIEB FUNKTION UND BETRIEB DES STEUERPULTS Text von links nach rechts: KALORIEN: zeigt den ungefähren Kalorienverbrauch an STRECKE: zeigt die zurückgelegte Strecke in 100-m-Schritten an ZEIT: zeigt Ihre Trainingszeit an, kann auf Countdown eingestellt werden PULS: geschätzter Puls START: Laufband starten GESCHWINDIGKEIT: zeigt die km/h in 100-m-Schritten an HÖHENPROFIL: zeigt das Höhenprofil in Prozent in 1-%-Schritten... - Seite 10 Seite 8 COMPUTERBETRIEB Bilder, von oben nach unten: GESCHWINDIGKEIT HÖHENPROFIL HÖHENPROFIL: PROGRAMM HÖHENPROFIL, Änderung des Höhenprofils GESCHWINDIGKEIT: PROGRAMM GESCHWINDIGKEIT, Änderung der Geschwindigkeit ONE-TOUCH-GESCHWINDIGKEIT / ONE-TOUCH-HÖHENPROFIL ONE-TOUCH-GESCHWINDIGKEIT / ONE-TOUCH-HÖHENPROFIL ermöglicht eine bequeme und praktische Benutzung des Laufbands, vor allem für professionelle Läufer. ONE-TOUCH-HÖHENPROFIL An der Konsolenabdeckung befindet sich ein Steuerpult ONE-TOUCH-HÖHENPROFIL, mit dem Sie das ideale Höhenprofil einstellen können.
-
Seite 11: Einstellung Des Gurtes
Seite 9 EINSTELLUNG DES GURTES Während der ersten Wochen nach Inbetriebnahme des Laufbands müssen Sie eventuell den Laufgurt einstellen. Alle Laufgurte werden werkseitig ordnungsgemäß eingesetzt. Nach der Benutzung kann sich der Gurt jedoch dehnen oder zu einer Seite verlagern. In den ersten Wochen nach Inbetriebnahme ist eine Dehnung des Gurtes normal. -
Seite 12: Wartung Und Instandhaltung
Ihren Fachhändler, wenn Sie Probleme mit der Schmierung haben. Verwenden Sie nur vom Hersteller freigegebene Silikonöl, (zb. InMotion Silikonspray Art-Nr.: 251501) welches keine für den Gurt schädliche Substanzen enthält. Kein „Caramba“, Haushaltsöl oder ähnliches! Schäden welche durch falsche Schmiermittel entstehen unterliegen nicht der Garantie. - Seite 13 B = Strohhalm; Strohhalm auf die Flasche stecken C = SPRÜHBEREICH Verwenden Sie nur vom Hersteller freigegebene Silikonöl, (zb. InMotion Silikonspray Art-Nr.: 251501) welches keine für den Gurt schädliche Substanzen enthält. Kein „Caramba“, Haushaltsöl oder ähnliches! Schäden welche durch falsche Schmiermittel entstehen unterliegen nicht der Garantie.
-
Seite 14: Was Tun Im Störfall
Seite 12 WAS TUN IM STÖRFALL? LEITFADEN FÜR STÖRFÄLLE STÖRFALL GRUND LÖSUNG a. Das Laufband hat Prüfen Sie den An-/Aus- Die LCD-Beleuchtung des keinen Strom. Schalter. Konsolendisplays b. Das Kabel der Konsole funktioniert nicht. ist nicht oder nicht Schalten Sie den Strom vollständig zuerst aus und dann angeschlossen. -
Seite 15: Gewährleistung
GERÄT: Laufband GE-7000 Gewährleistungsbedingungen: InMotion garantiert, dass das Gerät aus hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Sollten sich dennoch bei normaler Verwendung und Wartung innerhalb der hiernach genannten Garantiefrist Defekte ergeben, wird das entsprechende Teil nach entsprechender Prüfung, kostenlos ersetzt. -
Seite 16: Teileliste
Seite 14 TEILELISTE ARTIKEL BESCHREIBUNG MENGE ARTIKEL BESCHREIBUNG MENGE AB1 ST08-AB1 Hauptgestell H12 ST01- Befestigungsklammer Sicherheitsschlüssel B19 ST01-B19 Befestigungsklammer H15 ST06- Folienschlüssel Motor B21 ST06-B21 Gummikissen H16 ST01-J14 Geerdetes Kabel B B22 ST08-B22 Laufgurt J01 ST06-J01 Motor B23 ST08-B23 Seitenteil J02 ST04-J02 Winkelmotor B24 ST08-B24... -
Seite 17: Teileliste - Schrauben Und Muttern
Seite 15 TEILELISTE – SCHRAUBEN UND MUTTERN ARTIKEL BESCHREIBUNG MENGE ARTIKEL BESCHREIBUNG MENGE Schraube M10x45 Schraube M8x15 mm Winkelmotor Unterlage Grundgestell Nylonmutter M10 Schraube M8x50 mm Winkelmotor Fußteil Hebearm Schraube M3x6 mm Schraube M8x140 mm Monitor Motor Sensorkabel, Monitor Leiterplatte EZ- Taste Nylonmutter M8 Schraube M8x25 mm... -
Seite 18: Detaillierte Zeichnung
Seite 16 DETAILLIERTE ZEICHNUNG...
