Elem
Steuerung/Merkmal
ent
8
Speicher-Controller-
Modul-Fehler
9
Vertiefte Reset-Taste
10
Identifizierungs-LED
11
USB-Port
12
Diagnose-LEDs (8)
13
Serieller Port (3,5-mm-
Minibuchse)
14
Vier Mini-SAS-Ports mit
hoher Dichte (HD) (Slot
1/Port 1, Slot 1/Port 2,
Slot 1/Port 3 und Slot 1/
Port 4)
15
Mini-SAS-Port B
(Steckplatz 2/Port 2)
16
Mini-SAS-Port A
(Steckplatz 2/Port 1)
Speichersystem SCv2000/SCv2020-Laufwerke
Das Speichersystem SCv2000/SCv2020 unterstützt nur Dell Enterprise Festplattenlaufwerke (HDDs) und
Dell Enterprise Solid-State-Laufwerke (eSSDs).
Die Laufwerke in dem Speichersystem SCv2000 werden horizontal installiert. Die Laufwerke in dem
Speichersystem SCv2020 werden vertikal installiert. Die Anzeigen auf den Laufwerken geben Aufschluss
über Status und Aktivität.

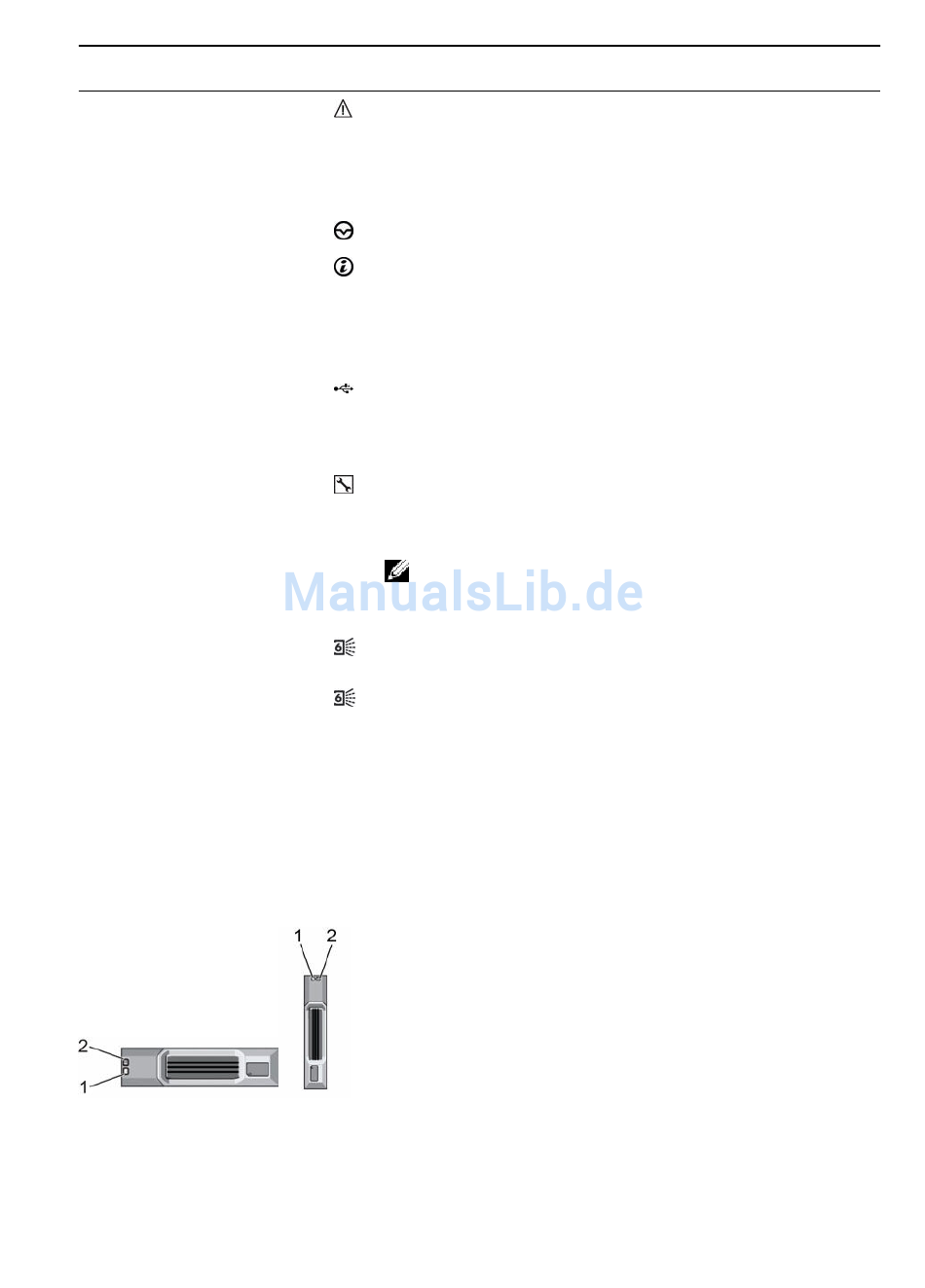

Abbildung 8. Speichersystem SCv2000/SCv2020-Laufwerkanzeigen
16
Sym
Beschreibung
bol
•
Aus: keine Fehler.
•
Leuchtet stetig gelb: Die Firmware hat einen Fehler
festgestellt.
•
Blinkt gelb: Der Speicher-Controller führt gerade den POST
aus.
Derzeit nicht verwendet
•
Aus: Identifizierung ist deaktiviert.
•
Blinkt blau (15 s lang): Identifizierung ist aktiviert.
•
Blinkt kontinuierlich blau: Der Speicher-Controller wird in
den ACPI-S5-Zustand (Advanced Configuration and Power
Interface) heruntergefahren.
Ein USB 3.0-Anschluss
—
•
Grüne LEDs 0 bis 3: Hex-POST-Code, niedrige Byte
•
Grüne LEDs 4 bis 7: Hex-POST-Code, hohe Byte
Nicht für die Verwendung durch den Kunden
—
Front-End-Konnektivitätsports
ANMERKUNG: Die Mini-SAS-HD-Ports sind nur für die
Front-End-Konnektivität vorgesehen und können nicht als
Back-End-Erweiterung verwendet werden.
Back-End-Erweiterungsport B
Back-End-Erweiterungsport A
Wissenswertes über das Speichersystem SCv2000/SCv2020
