Dell Storage Center SCv2000 Benutzerhandbuch Seite 11

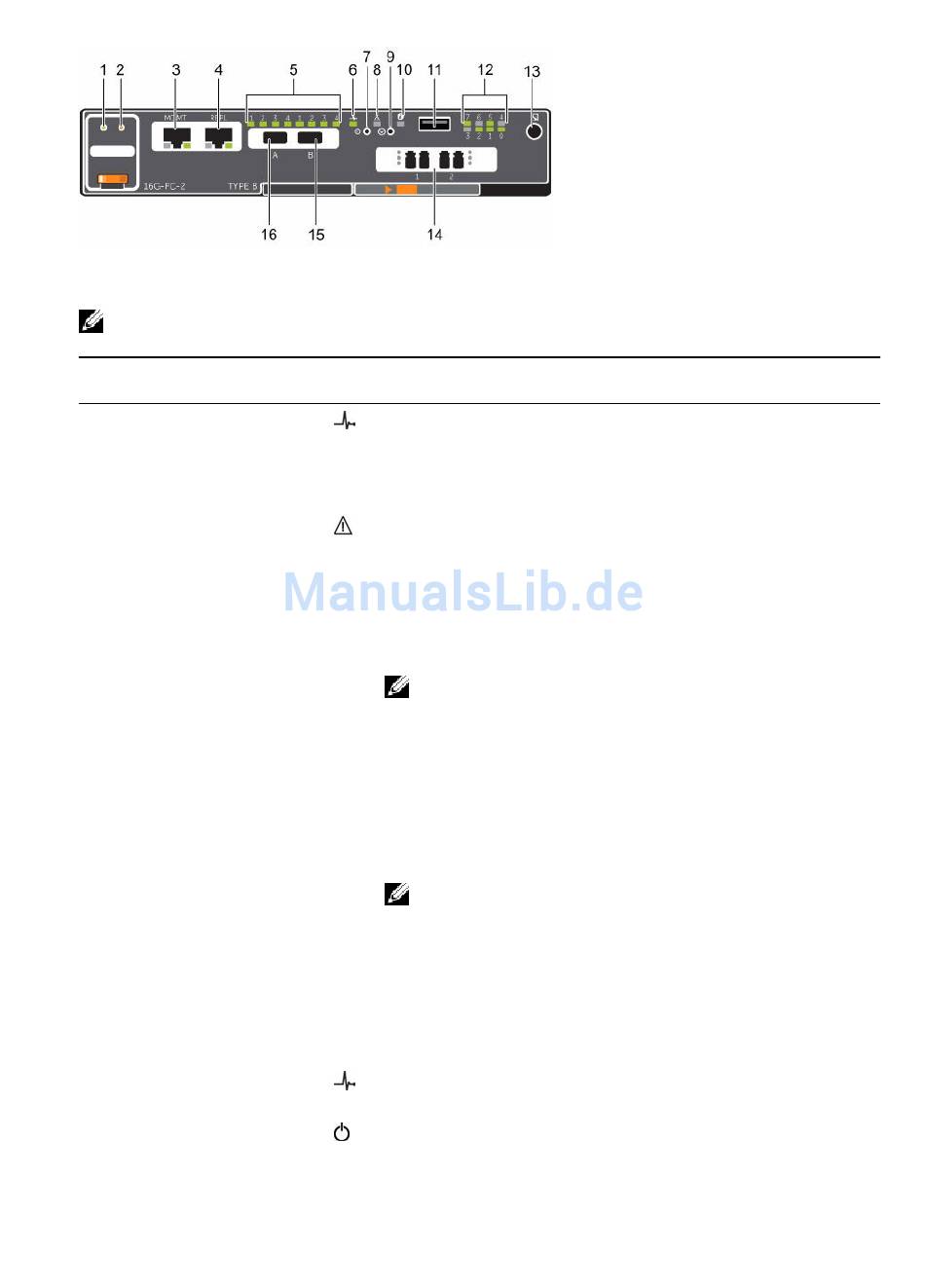

Abbildung 4. Speichersystem SCv2000/SCv2020 Speicher-Controllermit zwei 16-GBit-Fibre Channel-Front-
End-Ports
ANMERKUNG: Storage Center 6.7.3 oder höher erforderlich für Speichersysteme SCv2000/SCv2020
mit 16-GB-Fibre Channel-Front-End-Ports.
Elem Steuerung/Merkmal
ent
1 Akkustatusanzeige
2 Anzeige „Akkufehler"
3 MGMT-Port (Steckplatz
3/Port 1)
4 REPL-Port (Steckplatz 3/
Port 2)
5 SAS-Aktivitätsanzeigen
6 Speicher-Controller-
Status
7 Vertiefte Ausschalttaste
Wissenswertes über das Speichersystem SCv2000/SCv2020
Sym Beschreibung
bol
• Blinkt grün (0,5 s ein/1,5 s aus): Akkuaktivität.
• Blinkt schnell grün (0,5 s ein/0,5 s aus): Akku wird
aufgeladen.
• Leuchtet stetig grün: Akku bereit.
• Aus: Keine Fehler.
• Blinkt gelb: Korrigierbarer Fehler wurde erkannt.
• Leuchtet stetig gelb: Nicht korrigierbarer Fehler erkannt;
Akku austauschen.
— Ethernet/iSCSI-Port, der in der Regel für Speichersystem-
Verwaltung und Zugriff auf den BMC genutzt wird
ANMERKUNG: Zur Verwendung des MGMT-Ports als iSCSI-
Port für die Replikation zu einem anderen Storage Center
sind eine Flex-Port-Lizenz und eine Lizenz für die
Replikation erforderlich. Zur Verwendung des MGMT-Ports
als Front-End-Verbindung zu Host-Servern ist eine Flex-
Port-Lizenz erforderlich.
— Ethernet/iSCSI-Port, der in der Regel für die Replikation zu
einem anderen Storage Center verwendet wird (erfordert eine
Lizenz für die Replikation)
ANMERKUNG: Zur Verwendung des REPL-Ports als Front-
End-Verbindung zu Host-Servern ist eine Flex-Port-Lizenz
erforderlich.
— Es gibt vier SAS PHYs pro SAS-Port.
• Aus: SAS PHY ist nicht verbunden
• Stetig grün: SAS PHY ist verbunden, aber nicht aktiv
• Grün blinkend: SAS PHY ist weder verbunden noch aktiv
Ein: Der Speicher-Controller hat den POST abgeschlossen.
Derzeit nicht verwendet
11
