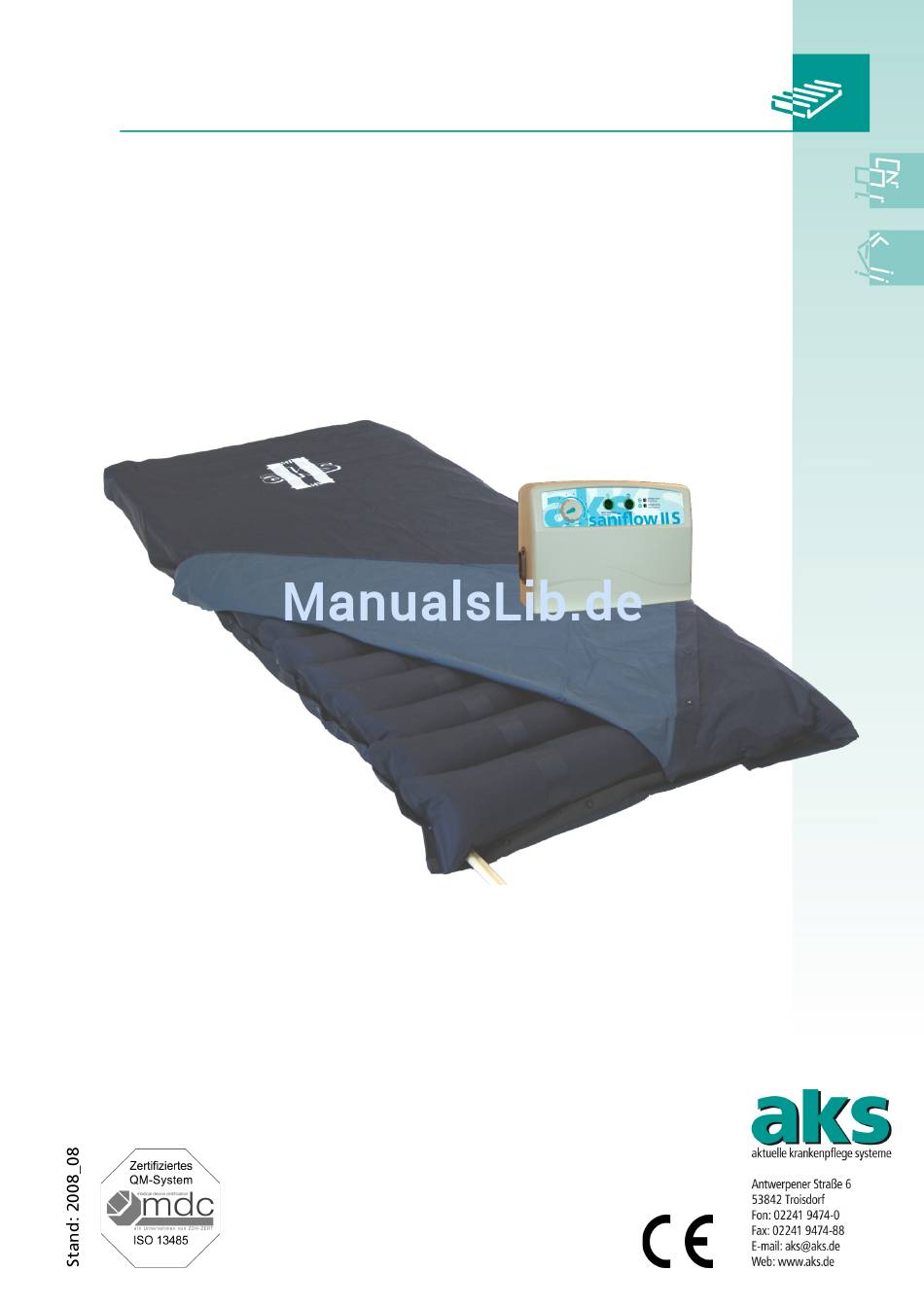

- Seite 1 II S Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
II S INHALTSVERZEICHNIS Einleitung Zweckbestimmung / Anwendungsbereich Allgemeine Sicherheitshinweise Lieferumfang Produktbeschreibung Produktübersicht Funktionsbeschreibung Inbetriebnahme Bedienung Normalbetrieb Betriebsmodus Statik Stromausfall Patiententransport Leck-Alarm Schnellentlüftung Zubehör Pflege / Reinigung 10 Lagerung 11 Wiedereinsatz 12 Entsorgung 13 Garantie 14 Wartung 14.1 Allgemeine Wartungshinweise 14.2 Wartungsplan... -
Seite 3: Einleitung
Klasse I, das zur Verhütung, Behandlung oder Linderung von Krankheiten bestimmt ist. Es ist für eine langzeitige Anwendung unter normalen Bedingungen vorgesehen. Das aks-saniflow II S-System ist für den Einsatz im häuslichen Bereich sowie für den Einsatz in Alten- und Pflegeheimen geeignet. Es ist für Menschen bestimmt, bei denen aufgrund ihrer Krankheit oder Behinderung ein überwiegendes bzw. -
Seite 4: Allgemeine Sicherheitshinweise
Dekubitalgeschwüre bewerten und um die adäquate Druckeinstellung vornehmen zu können. Das aks-saniflow II S-System ist ausschließlich zur Anwendung in trockenen Innenräumen geeignet. Die Umgebungstemperatur soll im Bereich zwischen 10 °C bis 35 °C, die Luftfeuchtigkeit zwischen 20 % bis 80 % und der Luftdruck von 700 hPa bis 1060 hPa liegen. - Seite 5 System nicht mit Strom versorgt wird (Stromausfall), verringert sich der Druck in der Wechseldruckmatratze. Der Patient muss anders gelagert werden. • Das Aggregat darf nur von entsprechend ausgebildetem und von aks autorisiertem Fachpersonal geöffnet werden. Vor dem Öffnen des Gerätes ist dieses unbedingt vom Stromnetz zu trennen.
-
Seite 6: Lieferumfang
II S Lieferumfang Das Antidekubitus-Wechseldrucksystem aks-saniflow II S wurde bereits im Werk auf Fehlerfreiheit und Vollständigkeit überprüft. Prüfen Sie dennoch das Produkt sofort nach Erhalt auf eventuelle, während des Transportes, aufgetretene Schäden. Wechseldruckmatratze Der Lieferumfang besteht aus: (siehe Abbildung 01) •... - Seite 7 II S Typenschild Luftfilter Gummistreifen Aufstellfüße (Unterseite) Sicherungen Aufstellfuß (Rückseite) Abbildung 03 Bezug Zellen Endstopfen zur Schnellentlüftung Umschlagende Versorgungsschläuche Abbildung 04 Seite 7...
-
Seite 8: Funktionsbeschreibung
Lärmbelästigung zu vermeiden. Das optische Alarmsignal signalisiert weiterhin die Störung, bis diese behoben ist. Das aks-saniflow II S-System kann zusätzlich über den Statiktaster am Aggregat (siehe Abbildung 05) vom Betriebsmodus „Wechseldruck“ in den Betriebsmodus „Statik“ und umgekehrt umgeschaltet werden. Im Betriebsmodus „Statik“ werden beide Luftkammerkreise in der Wechseldruckmatratze mit dem eingestellten Druck gleichzeitig befüllt. - Seite 9 Schaumstoffmatratzenunterlage wird durch Umschlagenden, die sich an Kopf- und Fußende der Wechseldruckmatratze befinden, gewährleistet (siehe Abbildung 04). Die aks-saniflow II S ist wiedereinsatzfähig und ist vor dem Wiedereinsatz (z.B. bei einem Patientenwechsel) hygienisch aufzubereiten und zu warten. Abbildung 05 Erklärung der Anzeige- und Bedienelemente des Aggregates...
-
Seite 10: Inbetriebnahme
Für den Betreiber / Anwender von Medizinprodukten ist die Medizinprodukte-Betreiber- Verordnung (MPBetreibV) verbindlich. Überprüfen Sie das aks-Wechseldrucksystem vor, während und nach der Inbetriebnahme auf eventuelle Schäden und Mängel, um sicherzustellen, dass während der Lagerung, dem Transport oder beim Aufbau keine Beschädigungen oder Defekte entstanden sind. - Seite 11 Bettes ausführen lassen, ohne die Wechseldruckmatratze zu beschädigen. Die Versorgungsschläuche der Wechseldruckmatratze müssen so plaziert werden, dass sie nicht geknickt oder gequetscht werden. Achten Sie beim Einsatz der aks-saniflow II S auf einem Pflegebett mit Seitengittern darauf, dass die Seitengitterfunktionen vollständig erhalten bleiben.
-
Seite 12: Bedienung
Spannbettlaken auf. Ein Entfalten der Wechseldruckmatratze darf nicht behindert werden! Lagern Sie jetzt den Patienten auf die aks-Wechseldruckmatratze. 10. Anschließend stellen Sie die Leistungsstufe ein. Die optimale Leistungsstufe hängt von mehreren Faktoren ab. Hierzu gehören in erster Linie das Patientengewicht und die Auflagefläche des Patienten. - Seite 13 II S Für die Einstellung kann Ihnen das Diagramm (siehe Abbildung 10) einen ersten Anhaltswert liefern. Dieser Wert dient nur als Richtwert zur groben Druckeinstellung und gibt keine genaue Angabe für das Einsinkverhalten des Körpers. 11. Nach ca. 15 Minuten...
-
Seite 14: Betriebsmodus Statik
II S Betriebsmodus Statik Mit dem aks-saniflow II S-System haben Sie die Möglichkeit, den Betriebszustand von Wechseldruckbetrieb auf statischen Betrieb umzustellen. Drücken Sie dazu den Statiktaster (siehe Abbildung 05). Der Betriebsmodus „Statik“ wird durch das Aufleuchten der LED im Statiktaster signalisiert. -
Seite 15: Patiententransport
10. Jetzt muss der Druck neu eingestellt werden. Gehen Sie dazu, wie im Abschnitt 7.1 Normalbetrieb Punkt 10 bis 13 beschrieben, vor. Patiententransport Soll der Patient zusammen mit dem aks-Wechseldrucksystem transportiert werden, kann ein Druckverlust aufgrund der Stromunterbrechung verhindert werden (ähnlich wie beim Stromausfall). -
Seite 16: Leck-Alarm
II S Leck-Alarm Das aks-Wechseldrucksystem ist mit einem optischen und akustischen Alarm ausgestattet. Kann das System während dem Normalbetrieb den eingestellten Druck nicht erreichen bzw. kommt es zu einem Druckverlust im System (z.B. durch Leckage) erlischt die grüne LED „normaler druck“ und die rote LED „niedriger druck“ leuchtet blinkend auf. -
Seite 17: Schnellentlüftung
Kopfseite der Wechseldruckmatratze. Abbildung14 Abbildung 15 Zubehör Als Zubehör sollten ausschließlich original aks-Zubehörteile verwendet werden, denn nur diese sind von uns geprüft und gewährleisten somit eine einwandfreie und sichere Funktion. • Matratzenunterlage aus Schaumstoff (90 x 200 x 4 cm) Best.Nr. -
Seite 18: Pflege / Reinigung
II S Pflege / Reinigung Die Herstellung des aks-saniflow II S-Systems unterliegt höchsten Qualitätsnormen. Damit sich die vom Hersteller angegebenen Eigenschaften nicht verändern, sind folgende Hinweise zu beachten: • Allgemein Verwenden Sie keine Scheuermittel oder harte Bürsten. Verwenden Sie nur nicht chlorhaltige Desinfektionsmittel aus der Liste des RKI (Robert-Koch-Institut) oder der Desinfektionsmittelliste des VAH (Verbund für Angewandte Hygiene e.V.). -
Seite 19: Lagerung
Luftdruck von 700 hPa bis 1060 hPa. 11 Wiedereinsatz Das aks-Wechseldrucksystem ist für den Wiedereinsatz geeignet. Vor dem Wiedereinsatz muss das aks-saniflow II S-System nach Kapitel 9 Pflege / Reinigung gereinigt und nach Kapitel 14 Wartung gewartet werden. 12 Entsorgung Hat das aks-Wechseldrucksystem ausgedient, sind die elektrischen Komponenten wie Elektroschrott gemäß... -
Seite 20: Garantie
II S 13 Garantie Das aks-saniflow II S-System zeichnet sich durch Langlebigkeit und hohe Zuverlässigkeit aus. Sollten sich dennoch technische Probleme ergeben, versuchen Sie nicht selbst diesen Fehler zu beheben. Setzen Sie sich mit Ihrem ortsansässigen aks-Fachhändler in Verbindung. Dieser wird schnellstmöglich Abhilfe schaffen und ggf. alle nötigen Ersatzteile beschaffen. -
Seite 21: Wartung
Beschädigung. Wurde das Aggregat nicht bestimmungsgemäßen Umgebungseinflüssen ausgesetzt, ist es außer Betrieb zu nehmen und muss durch die Firma aks oder durch eine von der Firma aks autorisierte Fachperson überprüft werden. Unter normalen Betriebsbedingungen muss das Aggregat alle 12 Monate durch die Firma aks oder durch eine von der Firma aks autorisierte Person gewartet werden. -
Seite 22: Wartungsplan
Alle Druckknopfverbindungen geschlossen beide Endstopfen vorhanden und befestigt Prüfung auf Undichtigkeiten Gesamtbewertung System in Ordnung Datum Firma Prüfer Unterschrift NEIN Das elektrische Aggregat benötigt keine Wartung der Innenteile und darf nicht geöffnet werden. Es dürfen nur original aks-Ersatzteile verwendet werden. Seite 22... -
Seite 23: Technische Daten
II S 15 Technische Daten aks-saniflow II S-System Klassifizierung: Medizinprodukt der Klasse I (gemäß der Richtlinie 93/42/EWG) - Umgebungstemperatur von 10 °C bis 35 °C Betriebsbedingungen: - Luftfeuchtigkeit von 20 % bis 80 % - Luftdruck von 700 hPa bis 1060 hPa... -
Seite 24: Konformitätserklärung
II S 16 Konformitätserklärung Seite 24... - Seite 25 II S Bitte tragen Sie hier die Seriennummer Ihres Wechseldrucksystems ein: Seriennummer: _____________________________ Bitte tragen Sie hier das Baujahr Ihres Wechseldrucksystems ein: _____________________________ Baujahr: Bitte tragen Sie hier Rufnummer und Namen des Ansprechpartners Ihres aks-Fachhändlers ein: _____________________________ Name: _____________________________ Rufnummer:...
- Seite 26 II S Seite 26...
- Seite 27 II S Seite 27...
- Seite 28 - aktuelle krankenpflege systeme GmbH Antwerpener Straße 6 53842 Troisdorf Tel.: 02241 / 9474-0 Fax.: 02241 / 9474-88 e-mail: aks@aks.de web: http://www.aks.de Nachdruck, auch nur auszugsweise, nur mit vorheriger Genehmigung des Herausgebers gestattet. Alle Rechte und technische Änderungen vorbehalten.
